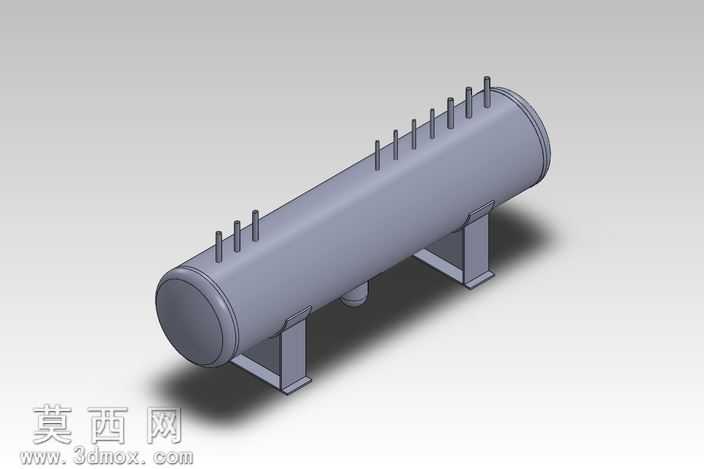

卧式压力容器工业设备三维设计模型

本模型采用SolidWorks进行全参数化三维建模，整体为卧式承压容器结构，建模过程严格遵循压力容器设计规范，首先通过旋转凸台命令生成两端带标准椭圆封头的圆柱形筒体主体，筒体壁厚均匀，曲面过渡平滑无几何畸变，保证后续工程出图与结构仿真的几何精度。支座部分采用对称布置的鞍式支座结构，通过拉伸、切除命令完成支座立板、底板、加强筋的细节建模，支座与筒体的连接位置经过受力位置校核，贴合面做了适配筒体弧度的曲面切除处理，保证装配贴合度符合实际安装要求。筒体顶部均匀排布多组接管接口，每个接管均做了补强圈结构建模，接管高度、间距按照常规化工容器管口布置规范设定，筒体底部设置排污管口结构，所有管口端面均做了法兰连接面的细节建模，包含法兰盘、螺栓孔的完整结构特征。材质渲染阶段，筒体主体采用哑光碳钢材质，调整材质粗糙度、反射率参数还原工业压力容器的金属质感，支座部分做了轻微的漆面质感区分，场景添加柔和的环境漫反射光照，搭配软阴影效果突出模型的立体结构与轮廓层次，渲染视角选择斜向等轴测视角，可完整展示筒体、支座、所有管口的整体布局。设计思路围绕通用卧式承压储罐的通用结构展开，建模过程保留全参数化特征，可根据实际设计需求调整筒体直径、长度、壁厚、接管规格、支座间距等核心参数，适配不同容积、不同压力等级的卧式容器设计需求，模型结构完整无缺失特征，所有装配关系均做了同轴、重合等标准配合约束，可直接用于装配验证、工程图生成、结构受力仿真等后续设计环节，整体建模逻辑清晰，特征树层级分明，无冗余特征与无效几何，符合工业三维建模的规范要求。
