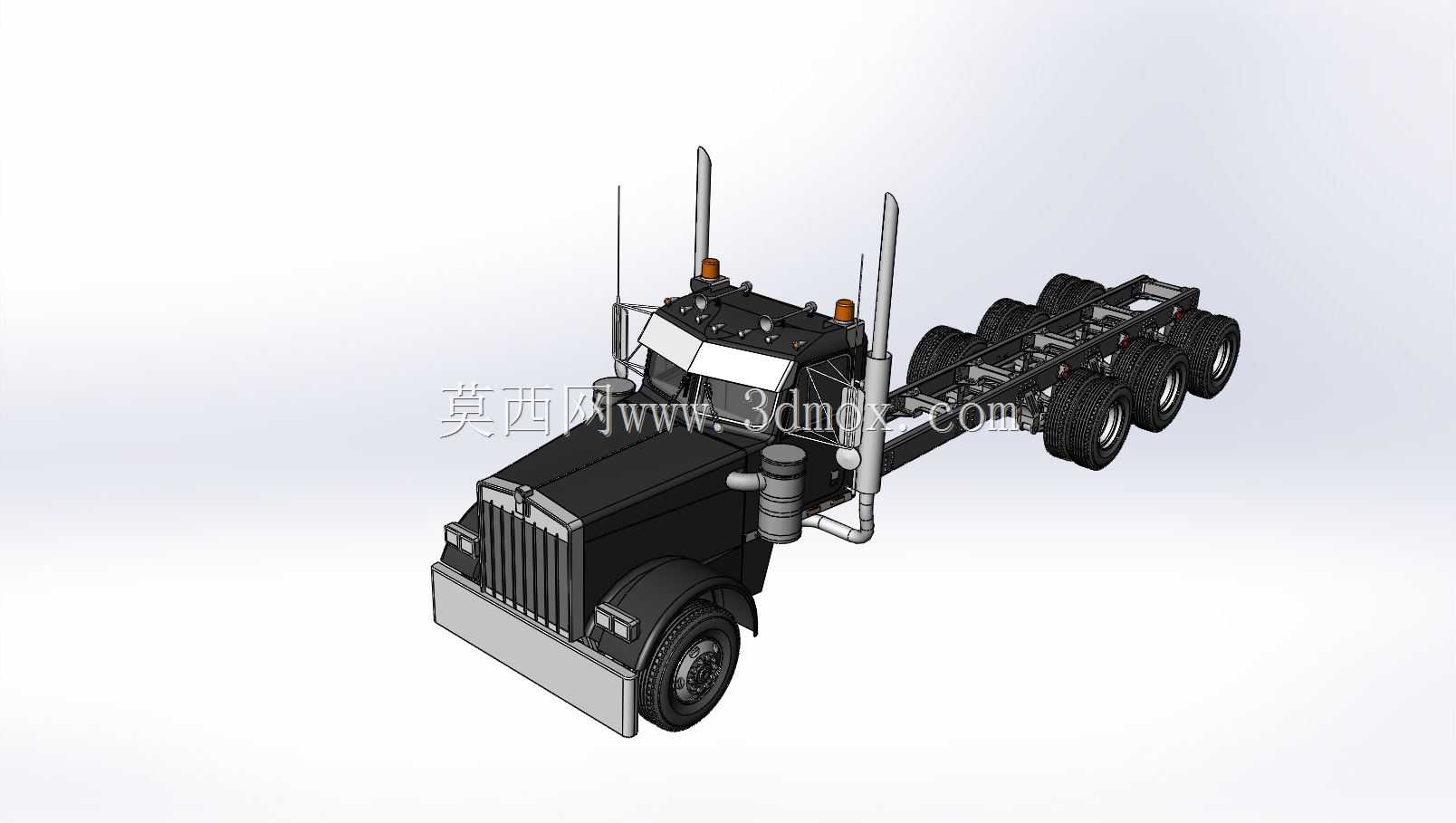

8x6重载卡车底盘结构三维设计

　　在长途干线物流、重型工程转运、特种装备挂载这类场景里，8x6驱动形式的重载卡车底盘一直是承载能力与通过性平衡的核心载体，这类底盘的设计核心从来不是外观造型的复刻，而是要在轴荷分配、安装兼容性、结构强度之间找到可落地的平衡点。本次完成的底盘结构设计，核心参考了Kenworth系列重载卡车的底盘宽度参数与纵梁材料厚度基准，所有附属零件、连接支架、安装点位的结构逻辑，均从实际车辆的工程拆解资料逆向推导而来，建模过程中对尺寸公差做了±1°的合理放宽，这个公差范围在重型商用车的改装、上装匹配场景里完全满足使用要求，不会出现安装干涉或者定位失准的问题。

　　从实际使用场景来看，这类8x6底盘最核心的用途是承载各类上装设备，不管是栏板货厢、罐式储运装置、起重作业机构还是专用救援设备，都需要在底盘纵梁上通过螺栓连接或者焊接的方式完成固定，因此在建模阶段就提前预留了全长度的安装孔位基准，纵梁上的安装点位按照行业通用的孔距标准排布，不需要后期二次打孔调整，能直接适配市面上绝大多数通用型卡车上装的安装需求。底盘的总长度、驾驶室悬置位置、各车轴之间的轴距参数，都保留了可调整的设计余量，设计人员可以根据不同供应商的车桥规格、驾驶室型号、上装长度要求，直接在模型里调整对应参数，不需要重新搭建基础底盘框架，能大幅缩短专用车改装的前期建模周期。

　　设计思路上没有做过多的非功能性装饰结构，所有外露的部件都对应实际车辆的功能模块：驾驶室后方的立式排气装置、两侧的空气滤清器总成、车架侧面的燃油箱与储气筒支架、多组驱动桥与转向桥的悬架连接结构，都按照实际装配关系做了层级划分，每个子装配体都可以单独导出用于局部结构的校核。比如前转向桥的转向拉杆布局、平衡悬架的推力杆角度，都参考了实车的运动边界做了干涉检查，在车轮达到最大转向角度、悬架处于极限压缩行程的时候，不会和周边的车架、支架发生剐蹭，这一点对于后续做运动仿真、上装匹配校核来说非常关键，很多新手建模容易忽略运动边界的预留，导致后续导出的模型在做装配验证时出现结构冲突。

　　外形尺寸与安装边界的设定上，底盘的宽度严格按照重型商用车的法规限值设定，两侧轮距的尺寸匹配常规重载轮胎的规格，车架上平面的高度保持在通用的安装基准高度，不管是挂载标准集装箱锁具，还是安装工程设备的副车架，都能保证上装的重心高度在合理范围内，不会出现整车超高或者重心偏移的问题。车架纵梁的截面尺寸按照重载工况做了等比例还原，内层加强板的位置、横梁的连接点位都和实车保持一致，在做有限元强度分析的时候，可以直接赋予对应的材料属性，不需要重新调整梁的截面参数。需要注意的是，这个模型的尺寸基准是通用化的参考值，在实际投产或者做定制化改装之前，还是需要结合具体选用的零部件参数、实际使用的载荷工况做最终的尺寸验证，毕竟不同地区的法规要求、不同场景的载荷分布都会对底盘参数提出差异化的要求，模型提供的是一个经过结构合理性验证的基础框架，能帮设计人员省去从零开始搭建底盘结构的大量重复工作。

　　从结构细节来看，多轴驱动的布局让底盘的承载能力得到了充分保障，三根后桥的驱动形式搭配前转向桥，既能保证重载状态下的驱动力输出，也能在非铺装路面的工程场景里拥有足够的通过性，车架尾部的牵引装置安装位也做了预留，可以直接挂载全挂车或者重型拖挂设备，适配长途重载运输的需求。驾驶室的悬置点位按照四点悬浮的结构做了定位，后续如果需要替换不同型号的驾驶室总成，只需要调整悬置支架的位置即可，不需要改动主车架的主体结构，这种模块化的设计思路能大幅提升模型的复用性，不管是做物流运输车、工程作业车还是特种改装车的基础底盘，都能在这个模型的基础上快速调整出符合要求的结构方案。
