复古风格船用起重滑轮结构设计

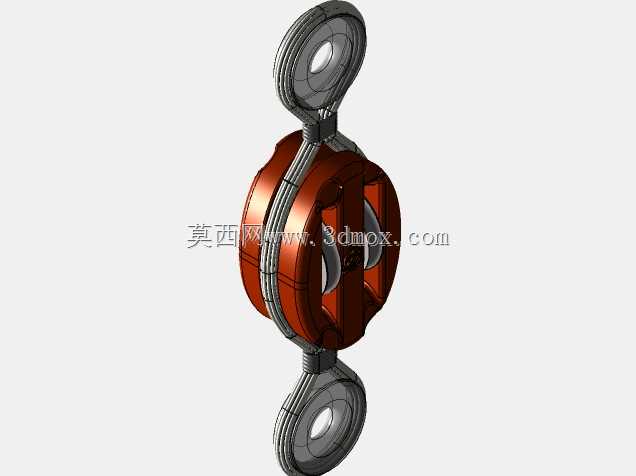

　　该滑轮构件主要面向小型船舶系泊、轻型吊装作业场景设计，适配内河小型作业船、仿古帆船、休闲游艇的甲板起重需求，可配合纤维绳索完成锚链辅助牵引、船载物资吊装、帆装索具导向等作业，在近岸渔业作业、水上休闲文旅场景的仿古船型配套中也有较高适配性。从结构功能来看，构件采用上下对称的吊环布局，中部为双轮缘滑轮主体，绳索可沿滑轮轮槽顺畅滑动，轮槽的曲面弧度经过适配优化，可匹配常规直径的三股扭绳与编织化纤绳，避免绳索在受力过程中出现跳槽、过度磨损的问题；上下吊环采用闭环式结构，可直接通过卸扣与船体基座、吊装索具连接，无需额外加工连接耳板，降低现场安装的适配成本。设计过程中优先考虑了船用场景的耐候需求，主体轮体采用对称剖分的组合式结构，

　　通过中部的连接结构实现轮体的紧固装配，既保证了轮体的整体结构强度，也方便后期对轮轴、衬套等易损部件进行拆解维护，无需整体更换构件；上下吊环与轮架的连接部位做了圆弧过渡处理，避免应力集中导致的构件断裂，在额定载荷下可保证索具的受力方向始终沿滑轮中心平面，减少侧向力对轮轴的磨损。从安装边界来看，该滑轮整体为中心对称结构，安装时仅需保证上下吊环的连接点处于同一受力轴线上即可，无需额外调整安装角度，轮体的转动间隙预留了足够的绳索摆动空间，可适配船舶在水面颠簸状态下的索具角度偏移，避免绳索与轮架发生硬摩擦；轮槽的深度设计兼顾了绳索容纳量与整体结构紧凑性，在保证绳索不脱槽的前提下尽可能压缩了整体外形尺寸，适配甲板狭小空间的安装需求。结构细节上，

　　轮体表面的加强筋布局沿受力方向分布，既提升了轮体的抗挤压能力，也减少了不必要的材料冗余，控制构件整体重量；吊环的截面采用椭圆形设计，相比圆形截面在同等截面积下拥有更好的抗弯性能，可承受吊装过程中突发的冲击载荷，适配船舶作业中常见的波动受力场景。在实际使用中，该滑轮可单独作为定滑轮改变索具受力方向，也可与其他滑车组合构成滑轮组提升起重载荷上限，轮体内部的转动副预留了润滑介质加注空间，可在长期户外使用过程中定期补充润滑脂，降低转动阻力，延长构件使用寿命；整体外观的复古造型设计，也可适配仿古船型的外观装饰需求，在满足结构功能的前提下兼顾视觉协调性，无需额外做外观包覆处理即可直接外露安装。
