70mm规格发动机活塞三维结构设计

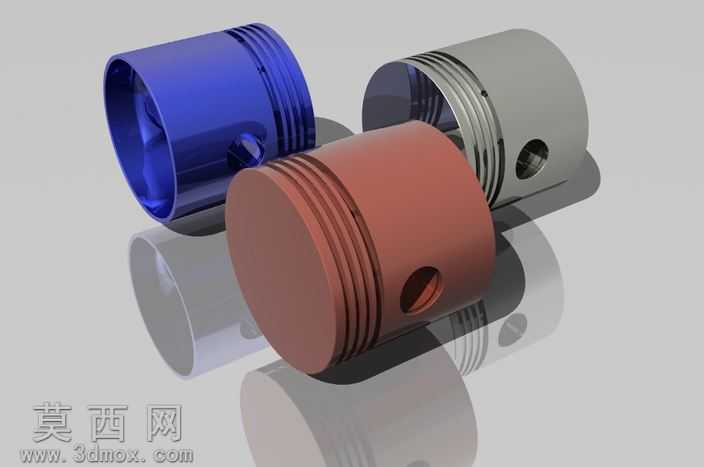

本作品为直径70mm规格的发动机活塞三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循内燃机活塞的实际工程设计规范，完整还原了活塞的内部与外部结构特征。建模阶段首先以活塞的公称直径为基础基准，绘制活塞头部的外圆轮廓草图，通过回转特征生成活塞的主体基体，随后依次构建活塞顶部的燃烧室凹坑结构、环槽区域的气环槽与油环槽结构，精准控制各环槽的宽度、深度以及轴向位置，匹配实际活塞环的装配尺寸要求。针对活塞内部的销座结构，建模时通过拉伸、切除特征完成活塞销孔的同轴度约束，同时构建内部的加强筋结构，还原活塞销座与活塞主体之间的过渡支撑结构，保证结构受力的合理性，裙部区域的型线也按照实际活塞的热变形设计要求做了微造型处理，还原真实活塞的工作适配结构。材质与渲染阶段，为模型赋予了铝合金材质属性，还原铸造铝合金活塞的金属质感，通过调整材质的粗糙度、反射率参数，模拟活塞加工后的表面金属光泽，渲染时采用柔和的工作室光照环境，清晰呈现活塞内部的腔体结构、加强筋布局以及各部位的倒角、圆角过渡细节，完整展示活塞的结构设计细节。设计思路上，该活塞模型面向小排量内燃机的应用场景，整体结构紧凑，内部加强筋的布局充分考虑了活塞工作过程中的受力传递路径，销座部位的加厚设计能够承受活塞销传递的交变冲击力，环槽部位的尺寸精度预留了装配与热膨胀的余量，油环槽的回油孔结构也做了完整还原，能够直观展示活塞的润滑、密封相关结构设计，整个模型的特征树逻辑清晰，各尺寸参数可编辑调整，可用于发动机结构教学、装配模拟以及相关零部件的二次开发设计参考。
