简易曲柄传动机构装配三维设计作品

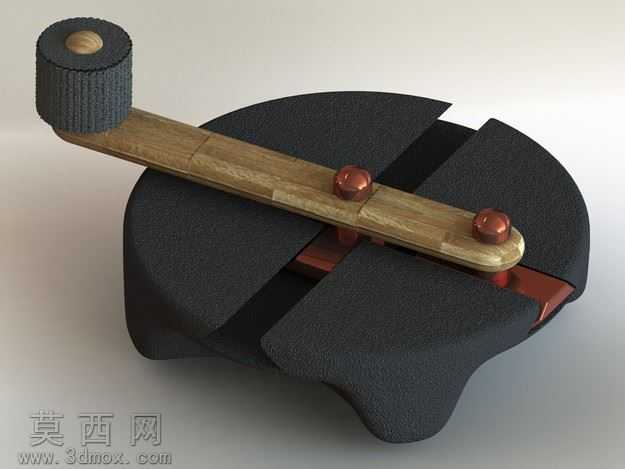

本作品为简易曲柄传动机构的装配三维设计，整体建模过程遵循机械设计的装配逻辑，先完成各个单体零件的参数化建模，再按照实际装配约束完成整体组合。建模阶段首先处理基座部件，基座采用类圆盘带支撑脚的造型，表面做了分块式的结构设计，既保证基座的放置稳定性，也为曲柄的滑动行程预留出足够的运动空间，基座边缘做了圆润的过渡处理，避免尖锐棱角带来的视觉突兀感。曲柄主体采用长条形杆状结构，建模时严格控制杆身的平直度与两端的连接结构尺寸，一端设置带防滑纹理的操作旋钮，旋钮表面做了滚花纹理的细节建模，还原真实操作件的防滑设计特征，旋钮顶部设置圆形金属质感的端盖，提升部件的细节层次；杆身设置两处铜质铰接固定点，铰接件采用圆头铆钉造型，建模时精准匹配铰接孔的配合公差，保证虚拟装配下的运动逻辑通顺，杆身另一端做圆弧收头处理，嵌入基座的滑动导槽内，可随曲柄摆动沿导槽做直线往复滑动。材质渲染阶段针对不同部件做了差异化的材质参数调整，基座部分采用哑光黑色磨砂橡塑材质，调整材质的粗糙度与漫反射参数，还原橡塑材质的细腻颗粒质感，同时降低材质的反光度，避免过度反光遮挡结构细节；曲柄杆身采用做旧木质材质，添加自然的木纹纹理与轻微的使用磨损痕迹，调整材质的凹凸贴图参数，让木纹呈现自然的立体触感；铰接铆钉与旋钮端盖采用红铜金属材质，调整金属的反射率与高光参数，还原铜质金属温润的金属光泽，同时添加轻微的氧化暗部细节，避免金属质感过于浮夸；旋钮的滚花部分采用深色耐磨橡塑材质，和基座材质形成质感呼应。整体装配结构完全还原曲柄机构的运动原理，通过操作端的旋钮带动曲柄杆身绕铰接点摆动，即可带动导槽内的滑动块做直线往复运动，实现旋转运动到直线运动的转换，设计时充分考虑了各部件的运动干涉问题，在建模阶段就完成了运动行程的干涉检查，保证所有运动部件在行程范围内不会出现碰撞卡顿。渲染阶段采用柔和的侧上方主光源搭配补光的布光方案，既清晰展现各个部件的结构轮廓与材质质感，也通过柔和的阴影增强整体模型的立体感，让整个装配模型的视觉呈现更贴近真实实物的展示效果，可作为曲柄传动原理教学、机械结构认知的直观展示模型使用。
