行星齿轮组SolidWorks设计模型

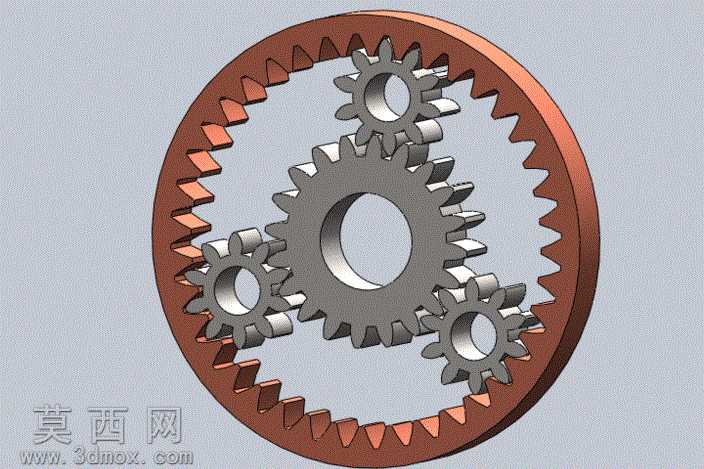

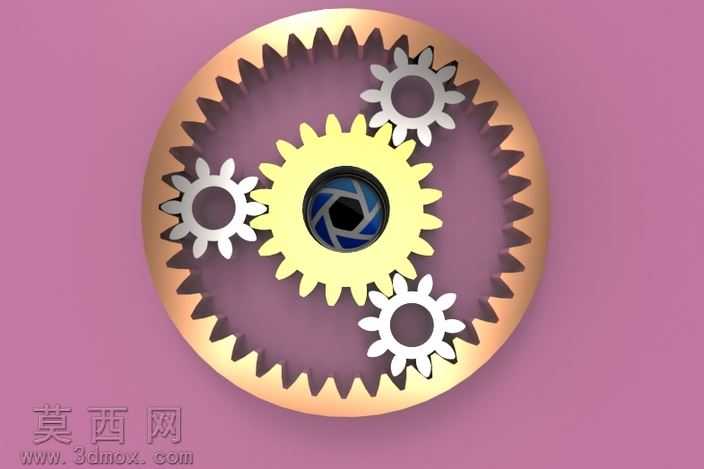

本行星齿轮组模型采用SolidWorks2012进行全参数化建模，整体建模过程严格遵循行星轮系的机械设计规范，从齿廓曲线生成到各部件装配约束均经过严谨校核，确保模型几何精度符合机械传动设计的常规要求。建模阶段首先完成内齿圈的参数绘制，内齿圈采用渐开线齿形设计，齿根与齿顶过渡处做了标准圆角处理，避免应力集中问题，材质渲染采用红棕色金属质感，模拟实际工业应用中合金结构钢经表面氧化处理的外观效果。中心太阳轮作为轮系的核心动力输入部件，建模时重点校准了齿距、模数、压力角等核心参数，齿面做了平整化处理，渲染采用银灰色磨砂金属材质，还原调质处理钢材的视觉特征。四个均匀分布的行星轮分别与太阳轮、内齿圈形成啮合关系，建模过程中通过装配约束保证各行星轮的安装位置度，确保轮齿啮合间隙处于合理范围，行星轮的结构设计包含轮体与中心安装轴孔，轴孔处做了倒角处理，方便实际装配时的轴承安装定位。整体装配完成后通过干涉检查功能验证，各轮齿啮合过程无干涉、无错位，可直观展示行星轮系的运动传递逻辑：动力输入至太阳轮时，行星轮在绕自身轴线自转的同时，可沿内齿圈做公转运动，实现大传动比的动力传递。模型在渲染阶段对各部件的光影、材质反光度做了调试，内齿圈的金属光泽、行星轮与太阳轮的哑光金属质感形成清晰区分，能够直观呈现各部件的结构边界与装配关系。该模型完整还原了行星齿轮机构的典型结构，可用于机械原理教学演示、传动方案设计验证、相关产品的前期开发参考，帮助设计人员快速理解行星轮系的布局逻辑，缩短同类传动部件的设计周期，也可作为机械专业学生学习齿轮传动、行星轮系结构的直观参考素材，清晰展示内齿圈、太阳轮、行星轮三类核心构件的配合关系与传动原理。
