管断屑器三维结构设计方案展示

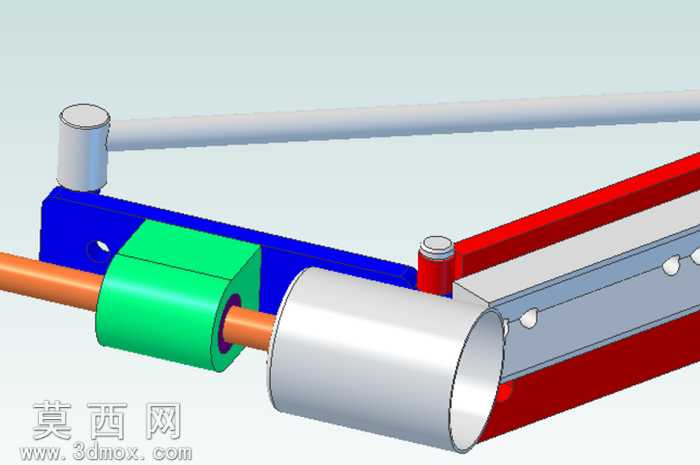

本作品为适配圆管加工场景的管断屑器三维建模成果，建模过程中严格遵循机械加工工装的实际功能逻辑，对各组成部件的尺寸配合、运动关系进行了精准还原。模型整体采用模块化结构设计，从左至右依次设置了管材导向定位组件、进给调节组件、裁切执行组件与机架支撑结构，各部件间的装配公差经过反复校核，确保虚拟装配状态下无干涉、无错位，完全符合实际机械加工的装配要求。材质渲染阶段，针对不同功能部件匹配了对应的真实材质属性：与管材直接接触的导向定位块采用高耐磨硬质合金材质，渲染时突出其表面高硬度、低粗糙度的金属质感；裁切执行组件的主体外壳采用航空铝合金材质，渲染时还原其阳极氧化后的哑光银白金属质感，兼顾轻量化与结构强度的视觉表达；机架支撑结构采用高强度结构钢材质，表面做喷塑防锈处理，渲染时呈现出稳重的红蓝配色工业漆面效果；滑动导轨部件采用镀铬处理，渲染时突出其表面高光、低摩擦系数的光滑金属特性。结构设计上，该管断屑器通过可调节的定位套适配不同外径的金属圆管，进给组件采用螺旋进给结构，可精准控制裁切进刀量，避免管材裁切过程中出现毛刺、变形问题，断屑结构内置弹性顶出机构，可在裁切完成后自动将残留切屑排出，避免切屑卡滞影响后续加工。设计思路围绕管件加工的实际痛点展开，针对传统管材裁切工具定位不准、断屑不畅、适配管径范围窄的问题，在建模阶段就对调节结构的行程范围进行了参数化设置，可通过修改关键参数快速适配不同规格的管材加工需求，各连接部位的紧固件、销轴等标准件均按照国标尺寸建模，确保模型可直接导出工程图用于实际生产加工，整体结构紧凑，操作逻辑符合一线加工人员的使用习惯，兼具实用性与结构合理性。
