V型定位限位挡块机械构件设计

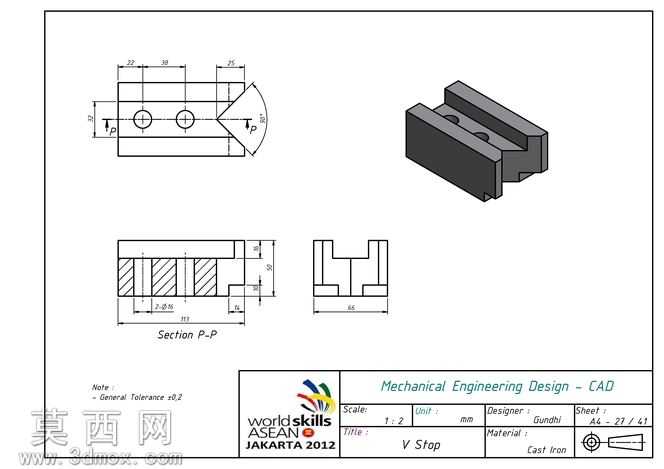

本作品为机械领域常用的V型定位限位挡块构件，采用三维参数化建模方式完成全流程设计，建模过程严格遵循机械制图投影规范，同步完成了多视图工程图的匹配绘制，确保三维模型与二维工程图的尺寸、结构、形位公差完全对应。建模初始阶段首先梳理构件的功能需求，该挡块主要用于工装夹具、输送线工位中对工件进行端面定位与侧向限位，因此主体采用长方体基座搭配端部V型定位结构的整体构型，基座部分设置两处同轴通孔用于紧固件穿装固定，同时基座底部开设通槽结构，既可以减轻构件整体重量，也能够适配导轨类安装基准实现快速滑移调整。建模过程中首先绘制主体基座的草绘截面，通过拉伸特征生成基座实体，随后对端部V型结构进行角度约束，严格按照图纸标注的120度夹角完成V型面的切除成型，保证V型面的对称度与角度公差符合通用机械零件的精度要求；针对基座上的安装通孔，采用同轴心约束完成两个孔位的定位，确保孔中心距、孔边距完全匹配图纸标注尺寸，底部的通槽结构采用对称拉伸切除的方式生成，保证槽体两侧壁厚均匀，避免应力集中问题。材质设定环节选用铸铁作为构件的基础材质，渲染时还原铸铁件的哑光深灰金属质感，对V型定位面、安装孔内壁等加工面做轻微的光泽处理，区分铸造毛坯面与机加工面的视觉差异，清晰呈现零件的不同工艺区域。结构设计上充分考虑零件的加工工艺性，所有棱边均设置合理的工艺倒角，避免锐边划伤，同时V型面与基座底面设置垂直度公差约束，安装孔与底面设置平行度约束，保证零件安装后定位面的精度满足使用要求。整体建模过程完全关联参数，后续可根据实际使用场景调整V型角度、基座长度、安装孔孔径等参数，快速衍生出适配不同工位需求的同系列挡块构件，工程图部分补充了剖面视图清晰展示内部孔槽结构，标注了完整的外形尺寸、安装尺寸与形位公差，可直接用于指导生产加工。
