自行车车架旋转挂载夹紧支架设计

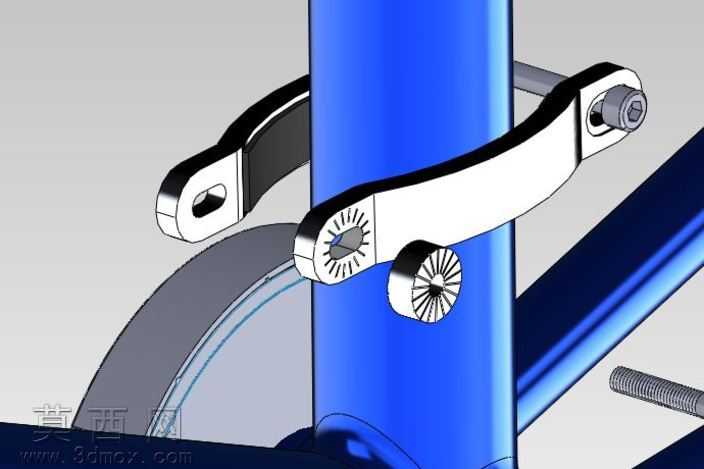

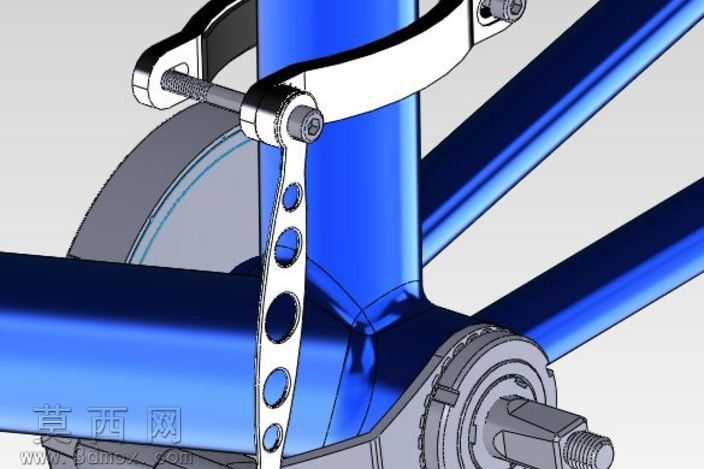

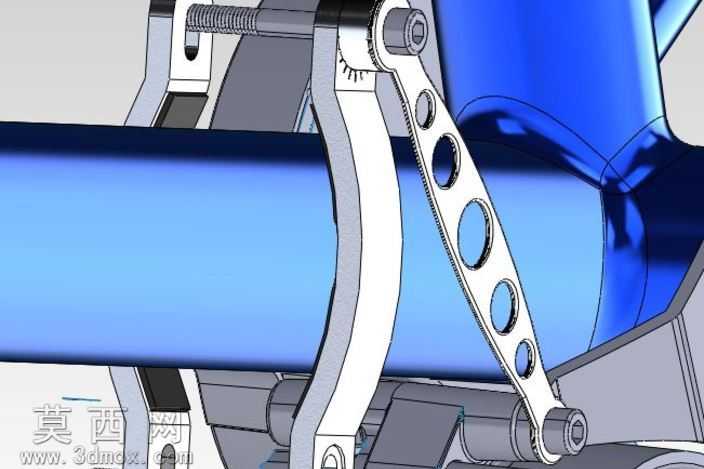

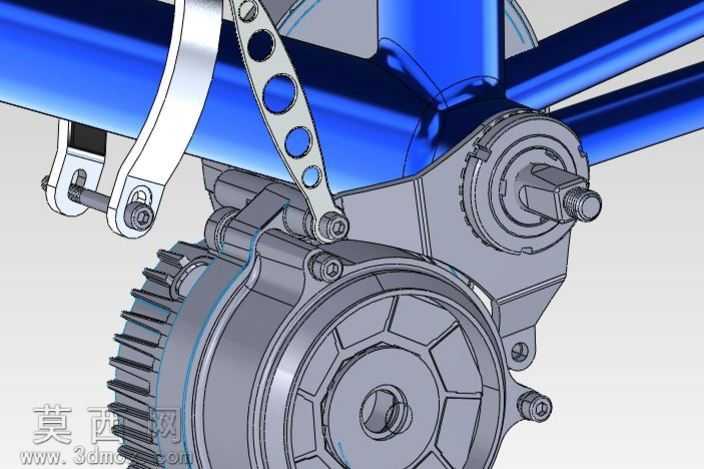

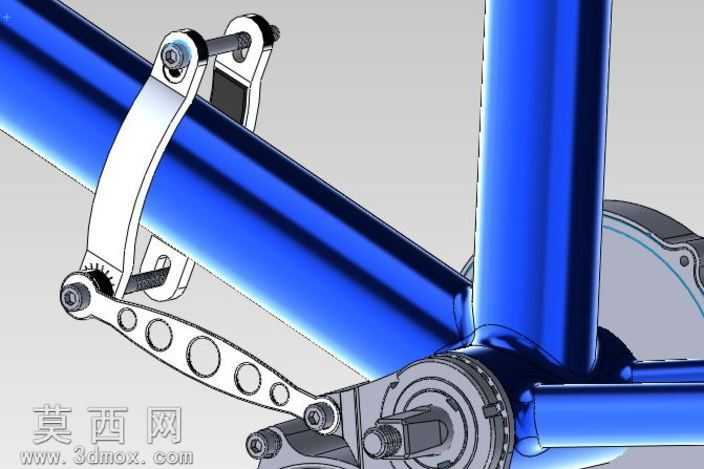

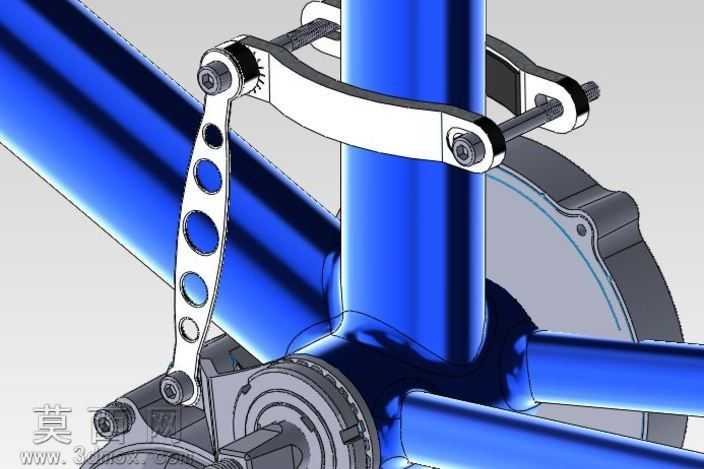

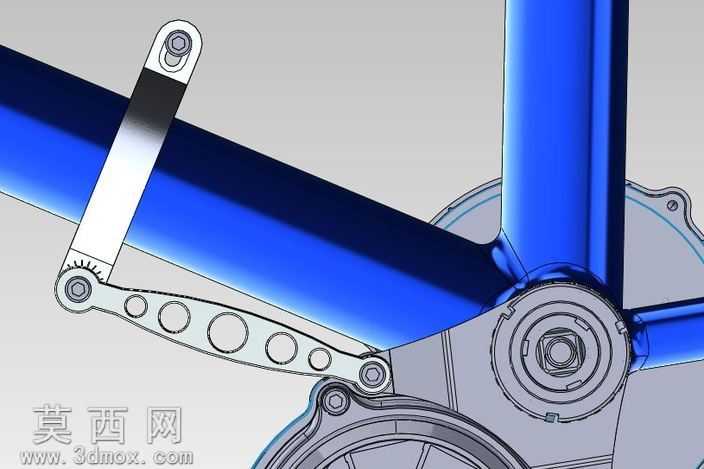

本作品为适配自行车车架的旋转挂载夹紧支架三维建模设计，建模阶段围绕自行车车架管体的适配需求展开，首先完成整体装配逻辑的梳理，将支架拆分为两个独立夹紧支架、旋转连接结构、橡胶内衬、锁紧螺栓组件四个核心部分，逐一完成单个零件的特征建模。建模过程中严格把控各零件的配合公差，针对夹紧支架的夹臂部分，采用带减重孔的流线型结构设计，既保证夹臂的结构强度，又通过均匀排布的圆形减重孔降低整体重量，同时优化外观的视觉协调性。旋转连接结构采用齿盘式限位设计，可实现支架相对于自行车下管、立管的任意角度旋转挂载，调整到位后通过侧面锁紧螺栓完成角度固定，避免使用过程中出现移位松动。材质与渲染阶段，针对自行车车架主体赋予亮蓝色金属烤漆材质，还原真实自行车架的漆面光泽与质感；夹紧支架主体采用银灰色金属材质，模拟铝合金阳极氧化后的哑光金属质感，边缘做轻微倒角处理避免应力集中；夹臂内侧的橡胶内衬赋予黑色哑光橡胶材质，还原橡胶的柔韧质感，同时在结构设计上预留橡胶内衬的安装槽位，保证橡胶衬垫完全贴合夹臂内壁，夹紧时通过橡胶的形变增大与车架管体的摩擦力，同时避免金属夹臂直接接触车架漆面造成刮花损伤。夹口部分采用宽幅开口设计，可兼容不同直径的自行车圆管、异型管，适配常规自行车下管、立管的管径范围，无需额外更换夹块即可完成不同规格车架的挂载固定。整体装配完成后进行干涉检查，确认旋转过程中各零件无运动干涉，锁紧状态下夹臂与管体接触均匀，受力点分布合理，既满足日常使用的结构强度要求，又通过轻量化的结构设计降低额外负重，兼顾实用性与外观的简洁流畅性，可直接用于自行车附加配件挂载、车架维修固定等场景的结构参考。
