工业用型材焊接支撑工作台架结构

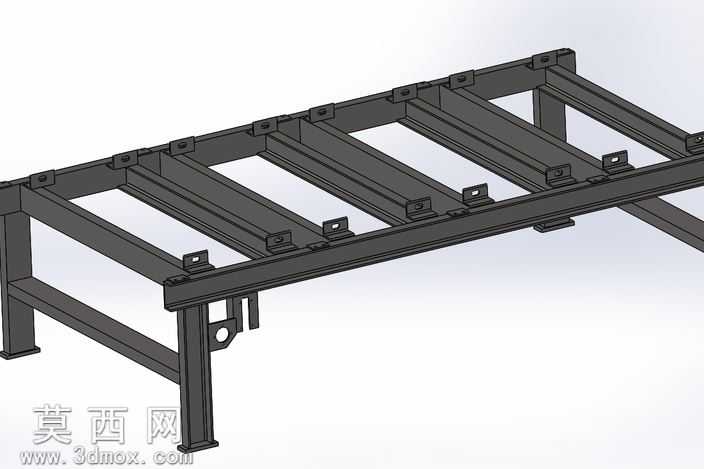

本作品为工业场景使用的型材焊接式支撑工作台架三维模型，整体采用SolidWorks软件完成全参数化建模，建模过程严格遵循金属焊接结构件的设计规范，所有型材交接处均按照实际焊接工艺预留合理焊接收缩余量，同时对安装定位点位做了精准的尺寸约束，确保模型可直接导出用于生产下料参考。模型渲染阶段采用哑光深灰金属材质模拟真实碳钢型材的表面质感，对焊缝位置做了细微的凹凸纹理处理，还原焊接加工后的真实表面效果，同时添加柔和的环境漫反射光照，清晰展现架体各部分的结构层次与连接关系，避免金属材质过强反光遮挡结构细节。从结构设计来看，该架体采用矩形钢管作为主承重梁，横向排布多根等距承重横梁，每根横梁上预设标准化安装固定座，用于后续固定工作台台面或配套工装夹具；架体支腿采用同规格矩形钢管制作，支腿与主横梁连接处增设三角形加强筋板，大幅提升架体整体的抗扭、抗弯折承重能力，支腿侧边预留辅助安装挂位，可用于挂载工业生产所需的工具挂板、管线支架等附属配件；支腿底部设计平整的安装接触面，可通过膨胀螺栓与地面完成固定，保障工作台在重载作业下的结构稳定性。设计思路上，该架体优先考虑工业场景的通用性与承重可靠性，整体采用标准化型材规格，减少非标定制加工成本，所有安装孔位、固定座均采用模块化排布，可适配不同尺寸的工作台台面安装需求，架体下方预留充足的腿部操作空间与设备放置空间，满足生产作业时的人机工程要求；建模过程中对所有型材的壁厚、倒角、安装孔尺寸均做了1:1还原，未做简化省略处理，既可以用于工业场景的布局规划演示，也可作为焊接工装设计、非标工作台定制的基础参考模型，帮助设计人员快速完成同类产品的结构迭代，缩短非标工业架体的设计开发周期。
