自升式钻井驳船三维数字模型

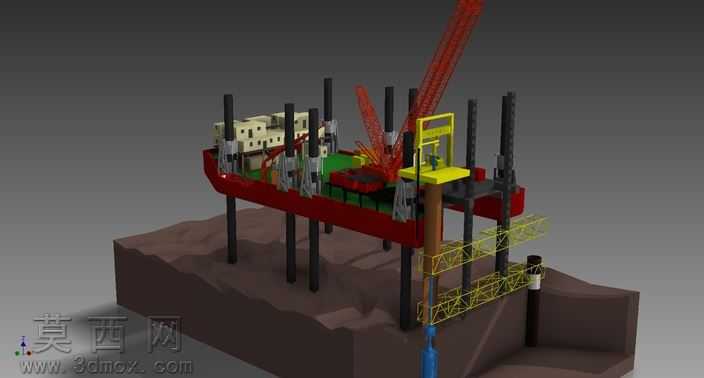

本模型为自升式海上钻井驳船的三维数字模型，完整还原了该类海洋工程装备的整体结构与核心作业单元。建模过程中首先依据自升式钻井平台的真实尺度比例搭建整体框架，先完成驳船主船体的基础曲面建模，还原主船体的舱室布局轮廓、甲板承载区域的划分，主船体部分采用红色船体材质模拟真实船舶的防腐涂装效果，上层生活舱区域采用米白色哑光材质，还原海上作业平台生活舱的外观特征。模型完整还原了自升式驳船的核心支撑结构——多根垂直布置的黑色桩腿，桩腿采用金属质感的哑光材质，搭配桩腿与船体连接部位的灰色升降锁紧机构，精准还原了自升式平台通过桩腿抬升船体、脱离海面进行作业的结构特征。甲板区域的作业单元建模细致完整，包含斜向布置的红色起重吊臂，吊臂采用桁架式结构建模，还原了海上起重设备的轻量化桁架结构特征，吊臂旁设置黄色的钻井作业平台支架，搭配延伸至海面以下的蓝色钻具结构，完整呈现钻井作业的工作链路；同时模型还原了甲板周边布置的黄色桁架式登船栈桥结构，栈桥采用镂空桁架建模，还原真实栈桥的通透结构特征。模型还配套制作了海底地形的展示底座，采用深褐色哑光材质模拟海床地质结构，将抬升状态的钻井驳船与海床结合呈现，直观展示该类装备的作业场景。建模过程中对各部件的装配关系进行了严谨还原，桩腿与船体的连接结构、吊臂的回转支撑结构、钻井平台的导向结构都做了对应呈现，材质搭配上区分了船体涂装、金属结构、作业设备的不同质感，通过渲染光影效果突出各部件的结构层次，清晰展现自升式钻井驳船从船体支撑、桩腿升降到甲板作业的完整系统构成，直观呈现该类海洋工程船舶的作业原理与结构特点。
