30英寸商用玉米焦糖膨化处理设备结构

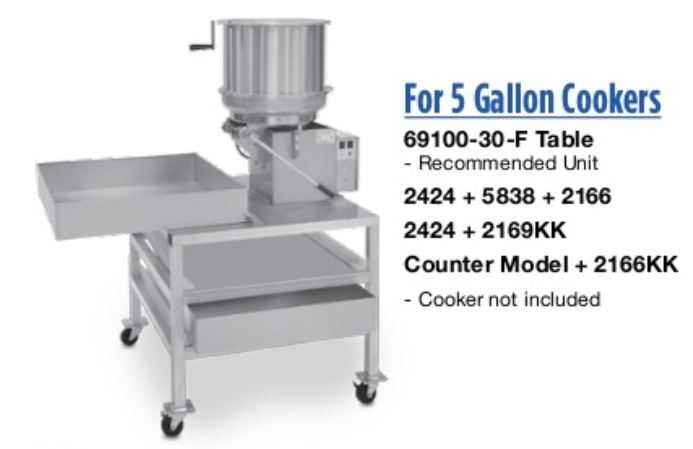

　　在休闲食品加工的线下门店、小型加工工坊场景中，这类带倾斜出料结构的膨化食品处理设备，主要用于玉米原料经膨化后，与焦糖、风味配料的混合裹涂作业，单批次处理容量适配5加仑规格的加工需求，可满足单店日常高峰时段的成品产出节奏，避免小容量设备频繁加料导致的生产断档。从结构布局来看，设备整体采用方管焊接机架作为承载主体，机架底部设置可调支撑脚，可适配门店内不平整的地面安装条件，安装时需预留机架周边至少300mm的操作空间，方便操作人员完成出料、清洁、日常检修的动作。上方的圆柱状搅拌容器采用110度倾斜铰接设计，容器侧壁配置手动操作杆，操作人员扳动操作杆即可带动容器绕铰接轴翻转，完成混合完成后成品的出料动作，相比固定容器的设备，

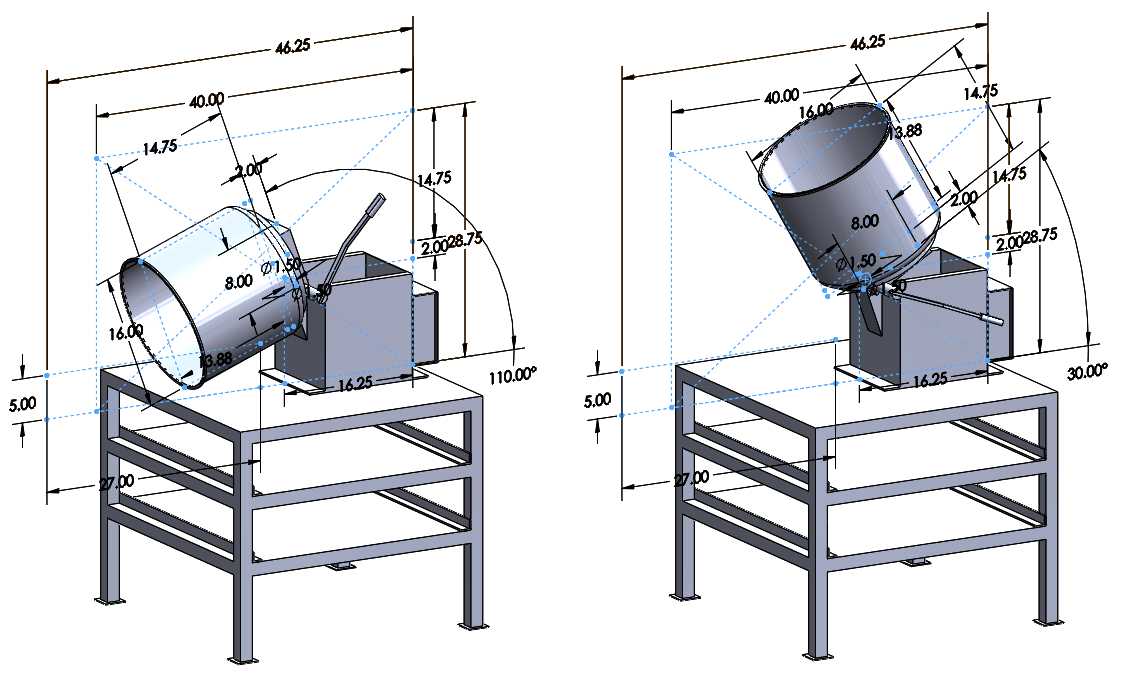

　　无需额外配置舀取工具，出料过程无残留死角，可大幅降低清洁工作量。容器的尺寸设计充分考虑单批次物料的膨胀空间，筒身直径8英寸，整体筒长16英寸，容器翻转的极限角度通过机架上的限位结构做了硬限位，避免翻转角度过大导致物料泼洒，同时铰接位置配置耐磨衬套，长期频繁翻转也不会出现铰接松旷、定位偏移的问题。机架的层架结构除了承载上部的工作主机，中层的横撑框架还可作为临时置物平台，放置配料容器、清洁工具等常用物件，充分利用设备的垂直空间，减少门店内的额外置物架占用面积。从设计逻辑上，该设备的结构优先考虑门店场景的操作便捷性，所有操作动作均集中在设备正面的操作侧，操作人员无需绕设备移动即可完成加料、搅拌控制、出料的全流程动作，

　　容器的出料口高度设置为距离地面1100mm左右，适配常规的接料容器放置高度，操作人员出料时无需弯腰抬举接料桶，降低长期操作的劳动强度。设备的尺寸边界控制严格，整体机架的长宽尺寸控制在17英寸见方范围内，加上上部容器翻转时的最大外伸尺寸，整体占地投影不超过20英寸见方，非常适合门店内操作区空间有限的安装场景，无需对现有操作台面做大规模改造即可直接放置使用。容器与机架的连接位置做了快拆设计，日常深度清洁时可快速将容器从铰接座上取下，无需借助专用工具即可完成容器的整体冲洗，符合食品加工设备的卫生清洁要求。操作杆的力臂长度经过匹配设计，即使容器满载物料的状态下，单名操作人员也可轻松扳动操作杆完成翻转出料，无需额外施加过大的操作力，

　　铰接位置的阻尼设置可让容器停留在翻转行程内的任意角度，方便不同出料速度的控制需求，避免一次性翻转角度过大导致物料快速冲出洒落。机架的方管选型兼顾结构强度与轻量化要求，整体机架重量控制在单人可短距离挪动的范围内，门店调整布局时无需借助吊装设备即可完成设备移位，方管的焊接位置全部做了打磨圆角处理，无尖锐毛刺外露，避免操作人员日常作业时被剐蹭受伤。
