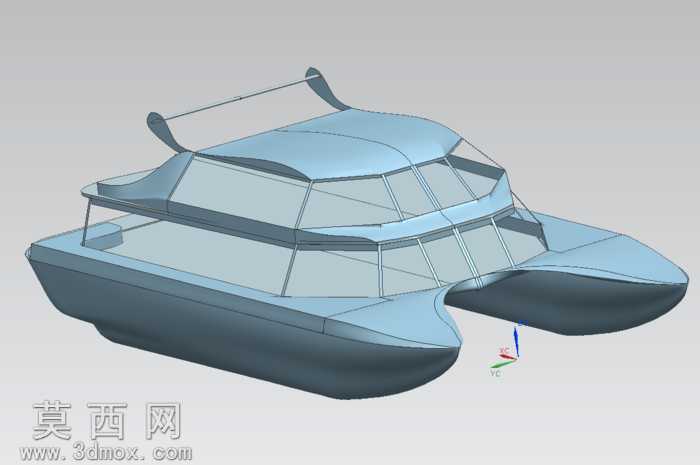

双体休闲游艇外观结构三维设计

本作品为双体休闲游艇的三维外观结构建模成果，建模过程依托三维设计软件完成全流程参数化搭建，首先从双体船的核心水动力特征出发，先绘制两个平行片体的水下型线轮廓，通过曲面放样、曲率连续调整构建出顺滑的双浮体外壳，保证浮体曲面在水线位置的流线型过渡，减少航行过程中的兴波阻力。上层建筑部分采用分层设计思路，首先搭建下层主甲板的平面轮廓，通过曲面拉伸、倒角处理构建甲板边缘的安全围挡结构，再向上延伸搭建主客舱的围护结构，客舱的舷窗部分采用多块倾斜曲面玻璃的拼接设计，通过曲面修剪、边界混合命令完成窗框与玻璃曲面的贴合装配，保证每一块玻璃的倾斜角度符合观光视野需求，同时兼顾外观的流线型美感。顶部驾驶舱区域采用圆弧过渡的顶篷设计，顶篷尾部延伸出两个对称的流线型尾翼结构，既提升整体外观的运动感，也可作为顶篷的加强结构。建模过程中对所有曲面交接位置都进行了G2连续的曲率检查，避免出现曲面褶皱、棱角突兀的问题，船体外壳统一赋予哑光浅蓝金属漆材质，玻璃部分赋予半透明带轻微反射的玻璃材质，还原真实游艇的材质质感。整体结构设计充分考虑双体船的稳定性特征，两个浮体的间距、上层建筑的重心高度都经过比例校准，保证模型比例协调，符合真实双体游艇的尺寸比例关系，客舱内部预留了开阔的活动空间轮廓，可后续拓展内部座椅、操控台等细节结构，船体表面的分缝线、甲板边缘的防滑纹理等细节也通过曲面偏移、浮雕命令做了初步刻画，让模型整体完成度更高，可用于船舶外观方案展示、3D打印样件制作、船舶设计教学演示等场景。
