螺栓胶接铝制龙门数控雕刻机结构

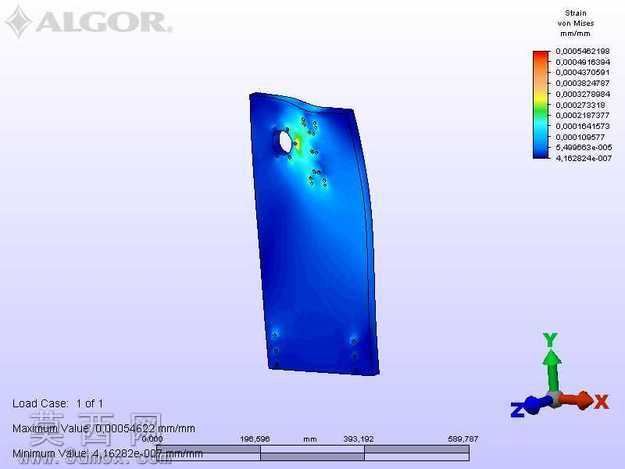

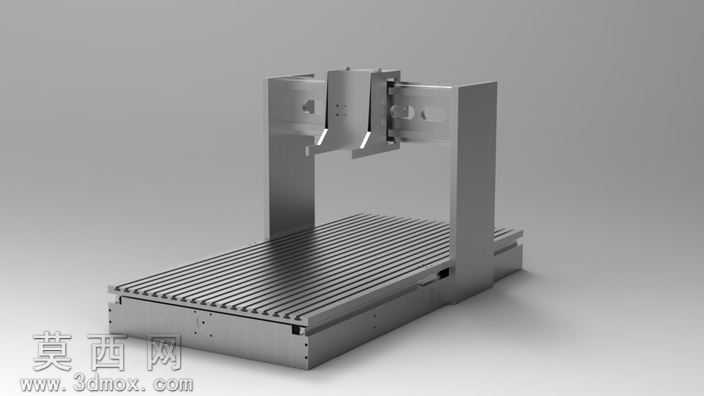

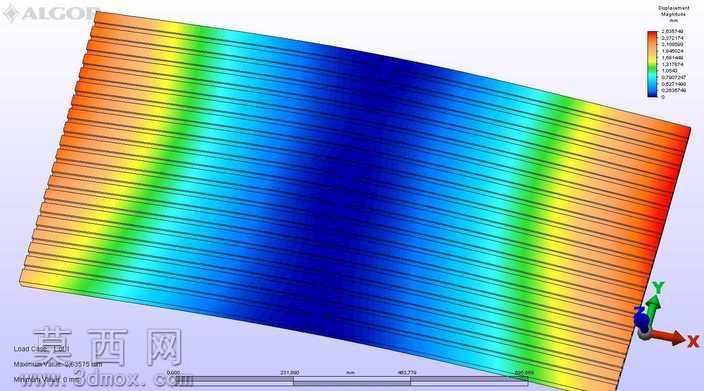

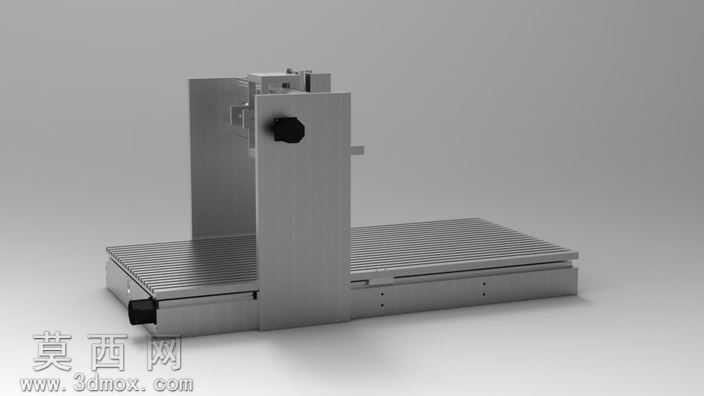

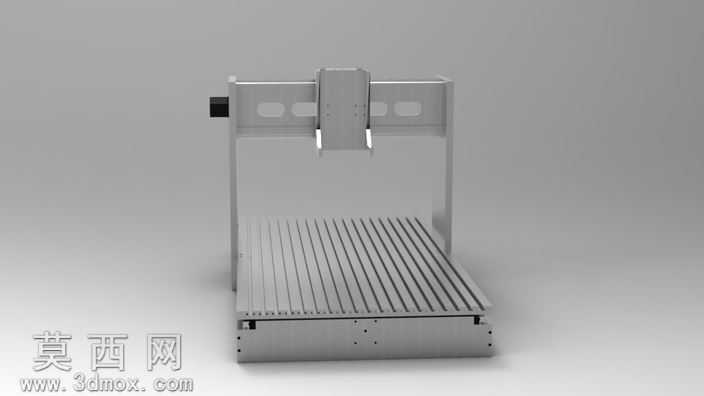

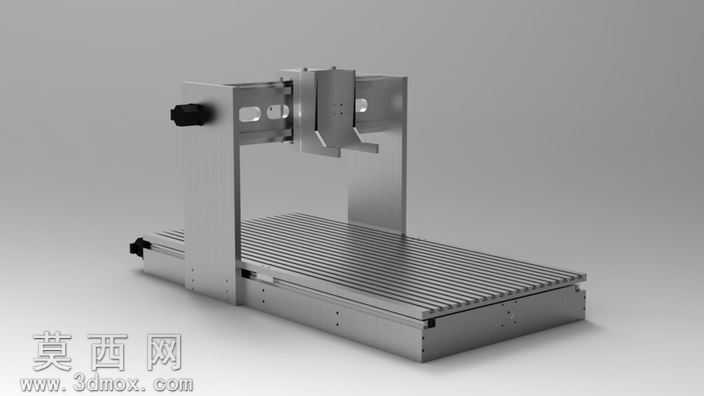

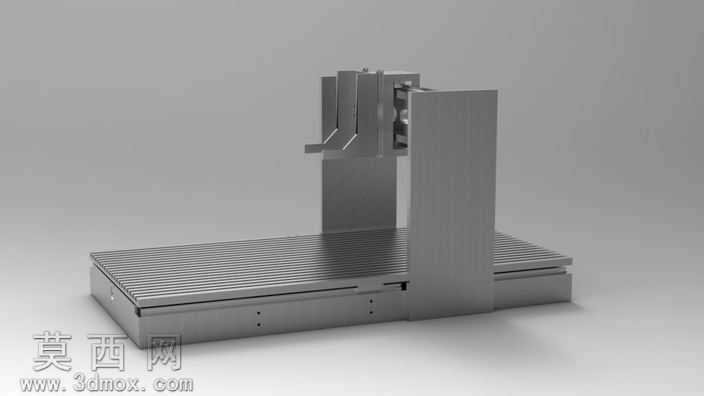

本作品为一款采用铝制构件搭建的三轴数控雕刻机三维设计方案，整体建模过程围绕低成本易装配的设计思路展开，全程未采用复杂焊接工艺，仅通过螺栓连接与胶水粘接完成全部机架的装配固定，大幅降低了个人DIY制作的加工门槛与成本投入。建模阶段首先完成各铝制构件的参数化绘制，针对龙门式机架的受力特点，对两侧立柱、横梁以及底部工作台的铝型材截面做了适配优化，保证各连接部位的螺栓孔位完全对齐，胶接面预留了足够的粘接接触面积，避免装配后出现结构松动或形变问题。渲染环节采用金属铝材质真实还原机架的金属质感，对工作台面的T型槽纹理、手轮的防滑纹理、运动轴的导轨滑块结构都做了精细化的材质贴图与光影处理，清晰呈现出设备的整体外观与细节构造。结构设计上采用经典的龙门移动式布局，Y轴传动组件集成在底部工作台两侧，X轴滑块搭载在龙门横梁上，Z轴主轴安装座沿X轴滑块做垂直方向进给，三轴的运动行程经过合理规划，可满足小型工件的雕刻加工需求。设计过程中充分考虑了个人制作者的加工条件，所有铝制构件均可通过常规切割、钻孔工艺完成加工，无需专用的大型加工设备，螺栓连接的设计也方便后期对设备进行调试、拆解与部件更换，胶接工艺则用于辅助固定非受力的辅助构件，进一步提升机架整体的连接稳定性。该设计最初规划预留了第四轴的扩展安装空间，可根据后期使用需求加装旋转轴实现多面加工功能，整体结构紧凑，装配逻辑清晰，既适合作为数控设备入门学习者的结构参考案例，也可作为个人DIY小型数控雕刻机的制作参考蓝本，建模过程中对各运动部件的装配间隙做了合理预留，保证模拟运动过程中无干涉问题，各连接部位的受力点均做了加厚处理，保障设备运行时的结构刚性。
