太阳能供电LED瓶灯创意结构设计

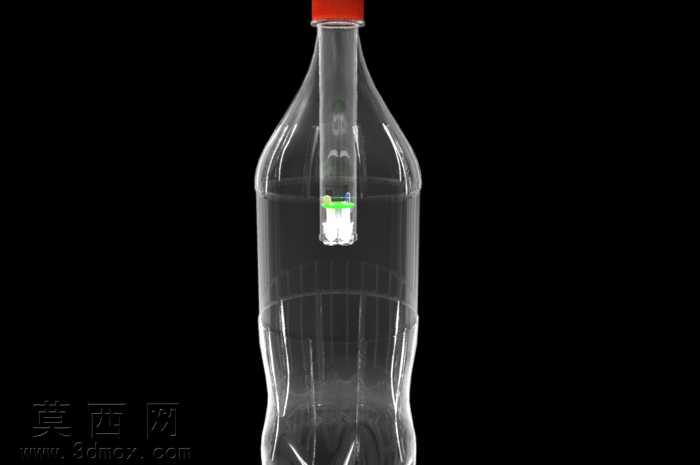

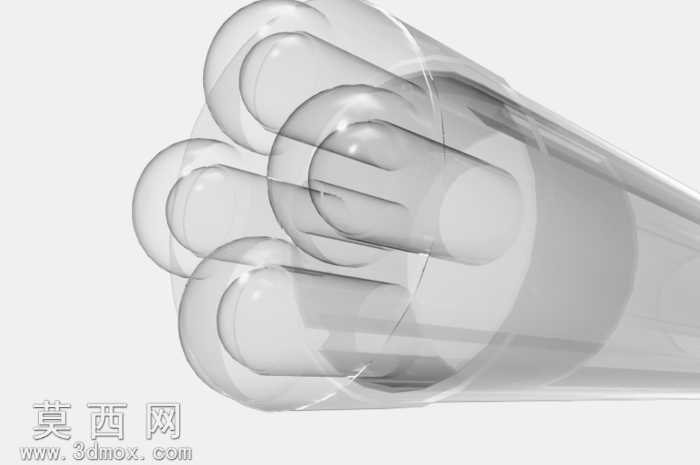

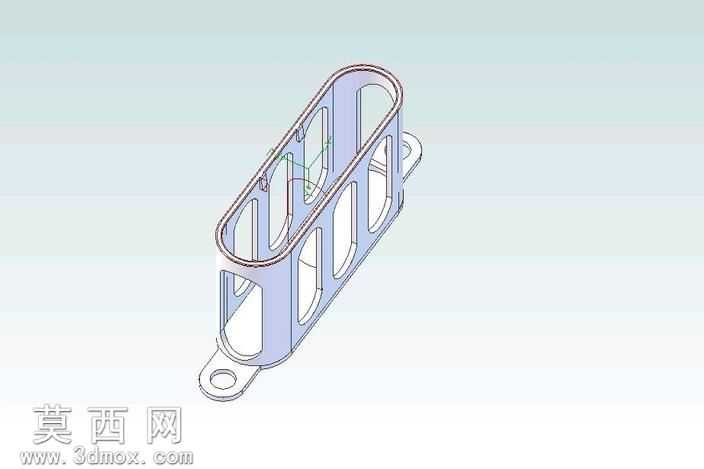

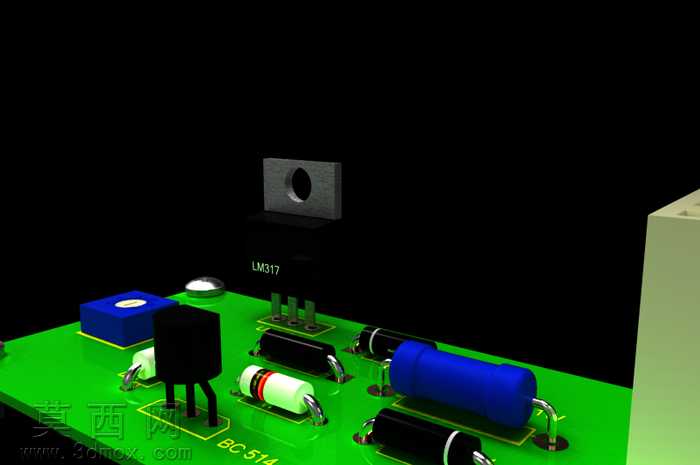

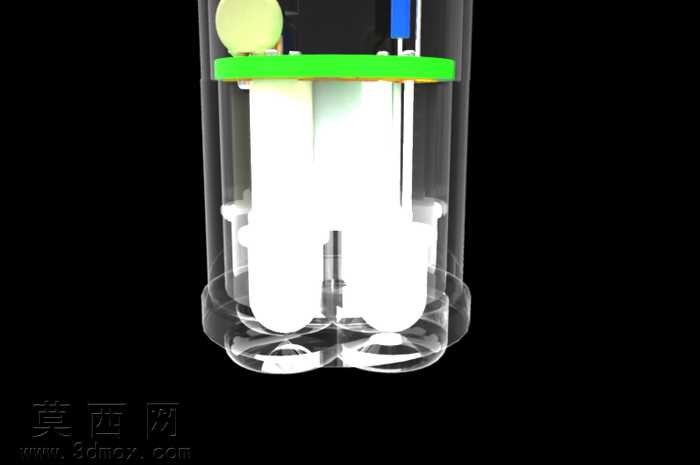

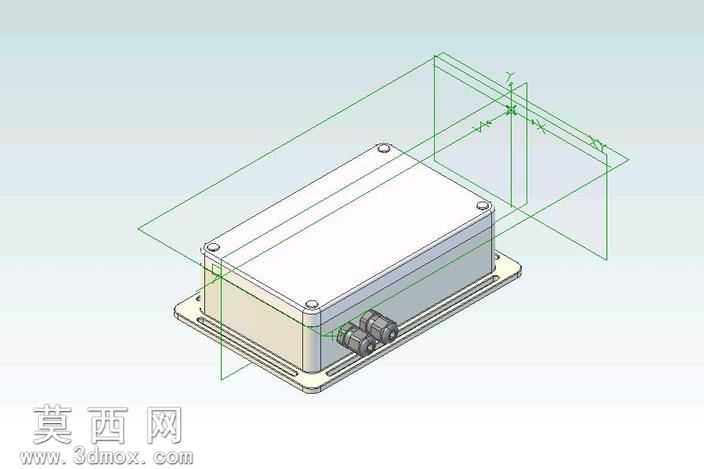

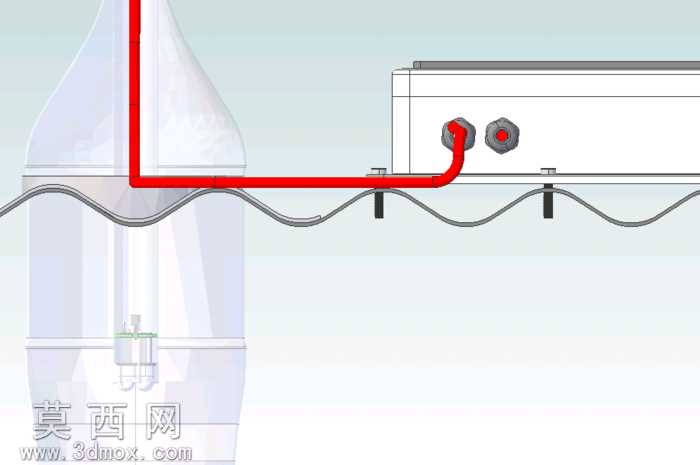

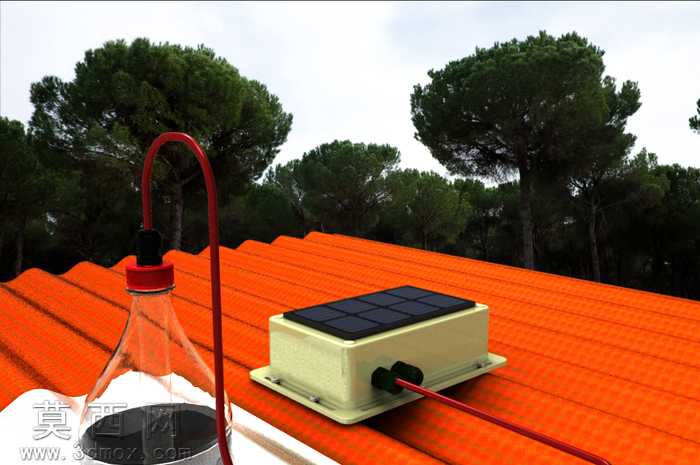

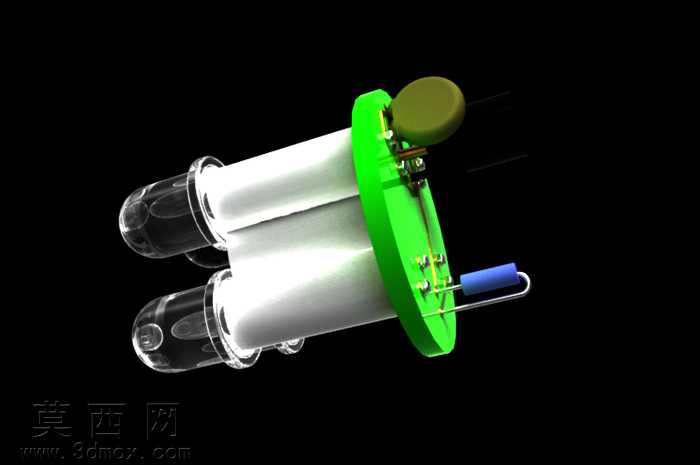

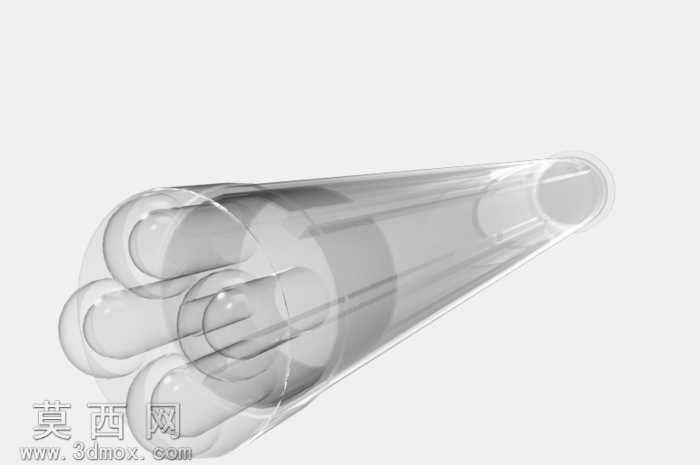

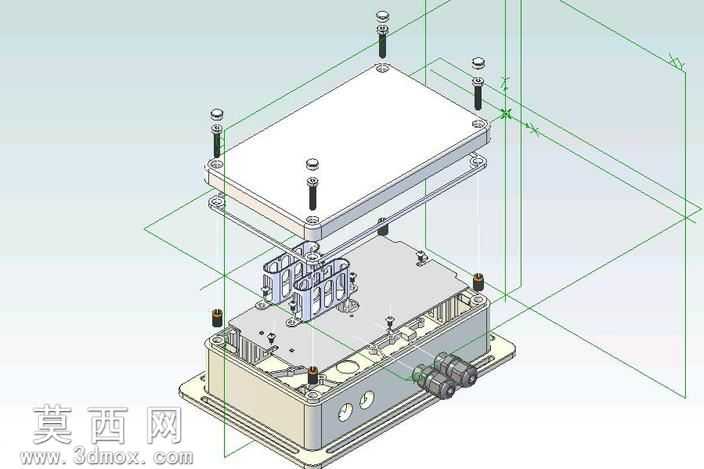

本作品为太阳能供电的LED瓶灯三维设计方案，建模阶段采用参数化设计逻辑完成全零件的特征构建，首先针对适配玻璃瓶体的安装结构进行精准建模，还原了可穿过原钻孔瓶盖的密封压盖结构，对穿线部位的密封槽、线缆过孔做了公差适配的细节处理，确保装配后瓶体可保持水密状态。太阳能控制盒部分采用分体式壳体建模，上壳体预留了太阳能电池板的嵌入式安装槽，槽体边缘做了承托凸台与密封胶圈安装位的结构设计，下壳体设计了带安装孔的固定法兰，法兰底部增设防滑槽结构，可适配波纹彩钢瓦等不同类型的屋面安装场景，无需额外钻削附件即可完成固定。盒体内部预留了电池仓、充电控制PCB板的安装卡位，对PCB板的固定柱、电池限位卡扣做了精准的尺寸匹配，出线部位设计了防水格兰头结构，可锁紧穿入的供电线缆，避免户外使用时雨水渗入盒体内部。灯具发光端设计了带四个圆顶结构的光线扩散件，建模时对圆顶的曲面曲率做了反复调整，通过曲面连续性校验确保光线经过扩散件后可实现均匀的大角度出光，解决普通LED灯珠出光角度小、光斑集中的问题。渲染阶段针对不同部件赋予了对应材质：太阳能电池板采用深蓝色多晶硅材质搭配透明钢化玻璃表层，还原光伏板的真实质感；壳体采用米黄色耐候ABS材质，添加细微的磨砂颗粒纹理模拟户外塑料制品的表面质感；玻璃瓶体采用高透玻璃材质，设置合适的折射率与反射参数，还原玻璃通透的光学效果；线缆采用红色软质PVC材质，添加细微的表面纹理模拟橡胶线缆的触感；密封压盖采用红色硅胶材质，还原软胶的哑光质感。场景渲染阶段搭建了户外彩钢瓦屋面的展示场景，搭配背景的松树与天空环境光，调整光照角度模拟晴天户外的自然光效果，通过全局光照设置呈现不同部件在真实光照下的材质表现，清晰展示产品的装配关系与使用场景。设计思路围绕低成本升级安装光瓶的需求展开，无需对现有玻璃瓶做额外改造，仅通过替换瓶盖结构即可将普通玻璃瓶改造为太阳能LED灯，整套结构兼顾户外使用的防水性能与安装便捷性，所有零件的建模均考虑了注塑生产的拔模角度与壁厚均匀性，可直接用于后续的开模生产验证。
