莫桑比克螺旋结构电热加热组件三维设计

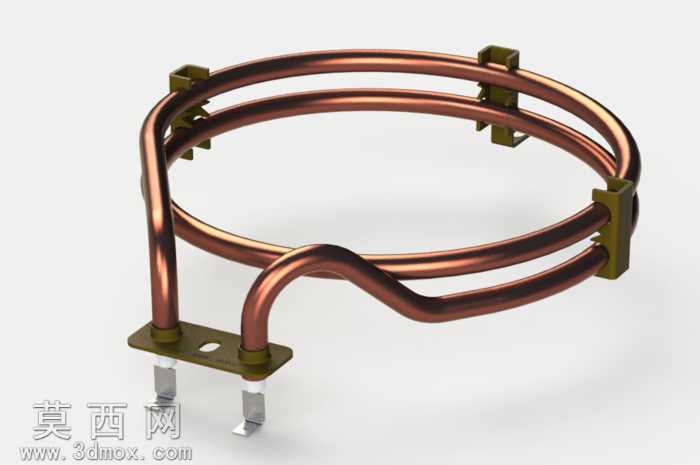

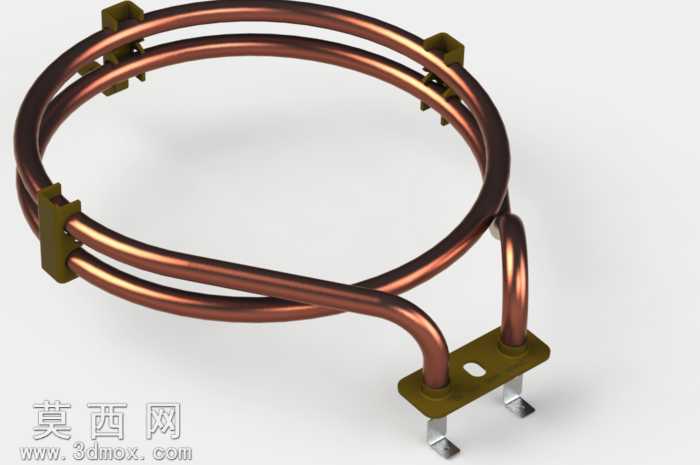

本作品为采用SolidWorks完成全参数化建模的莫桑比克螺旋结构电热加热组件，建模阶段首先以空间螺旋线为核心路径基准，通过精准调整螺旋线的升角、圈数、交叉过渡段曲率，还原莫桑比克螺旋特有的双环交叉缠绕形态，避免常规螺旋结构的流场或热场分布盲区。盘管主体采用扫描特征完成实体构建，严格控制紫铜管的壁厚、管径参数，保证螺旋段的曲率过渡平滑无折痕，交叉位置通过曲面剪裁与实体合并完成自然衔接，杜绝建模过程中出现的实体干涉、曲面破面问题。端部的引出段采用平滑弯弧处理，与底部固定安装座精准对齐，保证电极引出位置的结构强度。固定卡扣与底部安装支架采用单独零件建模后完成虚拟装配，卡扣的卡槽尺寸与盘管外径做过盈配合参数设置，安装支架上的固定孔、定位槽按照实际安装标准预留公差，所有装配体添加同轴、重合等标准配合关系，可直接用于干涉检查与工程图导出。材质渲染阶段，盘管主体赋予紫铜材质，调整金属粗糙度、反射参数还原紫铜加热管的红棕金属质感，表面添加轻微的使用质感纹理避免塑料感；固定卡扣与安装支架赋予耐高温电木材质，调整哑光漫反射参数与深色固有色，与紫铜盘管形成明确的材质区分；底部电极插片赋予镀镍金属材质，还原冷金属的亮面反光效果。场景布光采用三点布光法，主光从侧上方打亮螺旋盘管的主体轮廓，辅光补全暗部细节避免阴影死黑，顶光强化金属表面的高光反射，突出螺旋结构的空间层次感。设计思路上，该结构相比常规单螺旋加热管，在同等占用空间内提升了有效换热长度，双环交叉的形态可让受热区域的热分布更均匀，固定结构的设计兼顾了安装便捷性与长期使用的结构稳定性，可直接用于电热设备的加热模块设计参考，模型所有特征保留完整建模参数，可根据实际功率需求调整管径、圈数、安装尺寸等参数，适配不同的加热场景使用需求。
