飞机座椅轨道绑环紧固结构设计

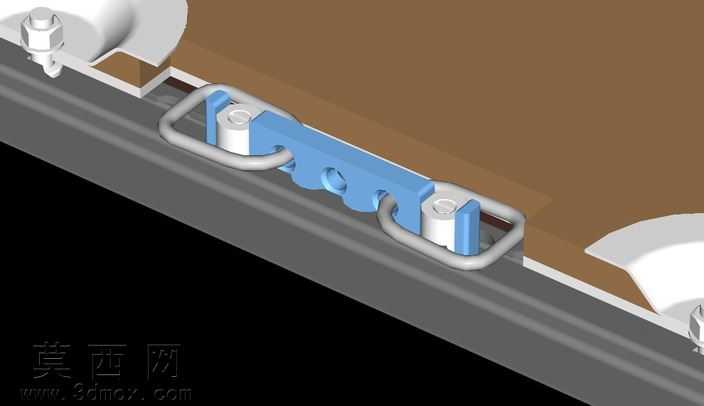

本作品为飞机座椅轨道配套的绑环紧固组件三维设计，建模阶段采用参数化特征建模思路，先完成座椅滑轨基体的轮廓搭建，精准还原轨道内侧的卡槽定位特征，保证卡槽的节距、槽深、倒角参数完全匹配民用航空座椅滑轨的通用安装规范，为后续绑环组件的适配安装提供准确的装配基准。绑环主体采用闭合式环形框架结构设计，建模时通过扫掠特征生成环形的金属绑环基体，对绑环与轨道接触的受力面做圆角过渡处理，避免应力集中导致的结构失效；中间的蓝色锁紧块采用多齿卡槽结构，通过拉伸切除特征加工出与轨道卡槽一一对应的卡合齿，每个卡齿的端面都做了微小的导向斜角设计，既保证锁紧时卡齿能顺畅滑入轨道卡槽，又能在锁止状态下承受座椅传递的纵向、横向载荷，防止座椅在飞行过程中出现移位。两端的柱状锁紧销采用台阶式结构设计，大直径端面压合在绑环外侧，小直径柱体穿过绑环与锁紧块的对应安装孔，底部做卡簧槽特征用于安装限位卡簧，保证整个组件在反复调节位置的过程中不会出现松脱。材质渲染阶段，金属绑环与锁紧销采用哑光航空铝合金材质，调整材质的反射粗糙度参数模拟航空铝材经阳极氧化后的细腻金属质感，锁紧块采用高强度蓝色工程塑料材质，添加细微的颗粒纹理还原航空级工程塑料的表面质感，轨道基体采用深灰色金属材质模拟高强度合金钢的哑光磨砂效果，相邻的座舱地板部分采用棕色哑光皮革纹理材质，还原飞机座舱内部的真实铺装效果。装配设计时严格遵循实际安装逻辑，先将锁紧块卡入轨道的对应卡槽，再将绑环跨接在锁紧块外侧，穿入两端锁紧销后完成限位固定，整个组件可沿轨道方向滑动调整位置，按压锁紧块即可解除锁止实现座椅位置的快速调节，结构紧凑无冗余零件，在保证连接强度的前提下尽可能降低组件自重，符合航空零部件轻量化的设计要求，整体渲染效果清晰展示了组件的装配关系与工作状态，可用于航空座椅配件的结构验证、安装演示以及配套设计参考。
