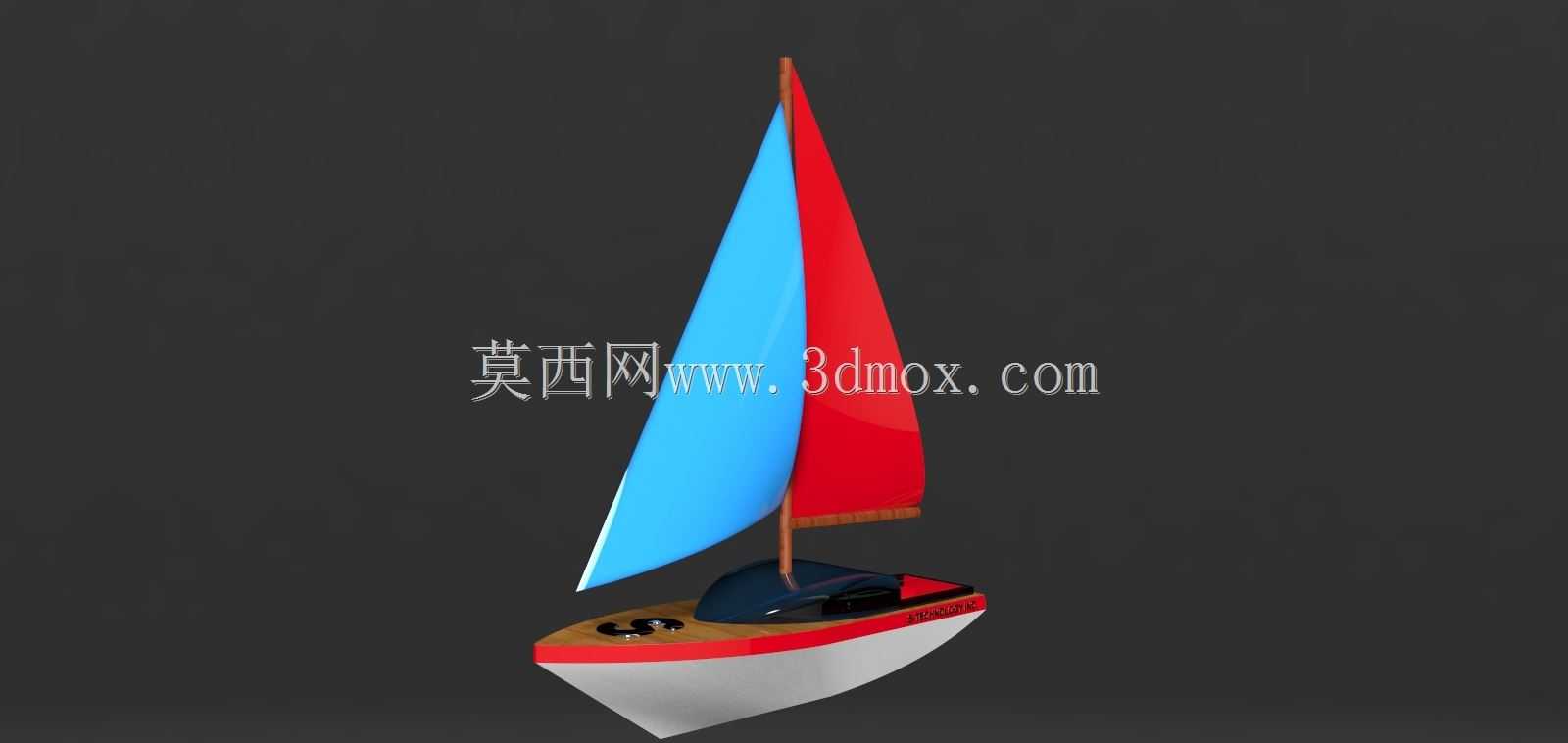

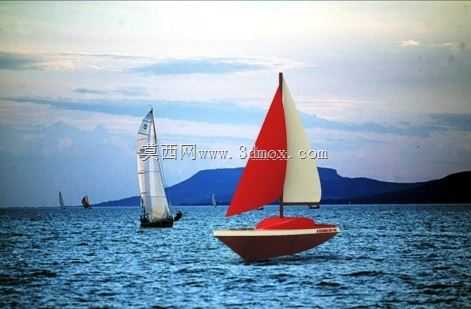

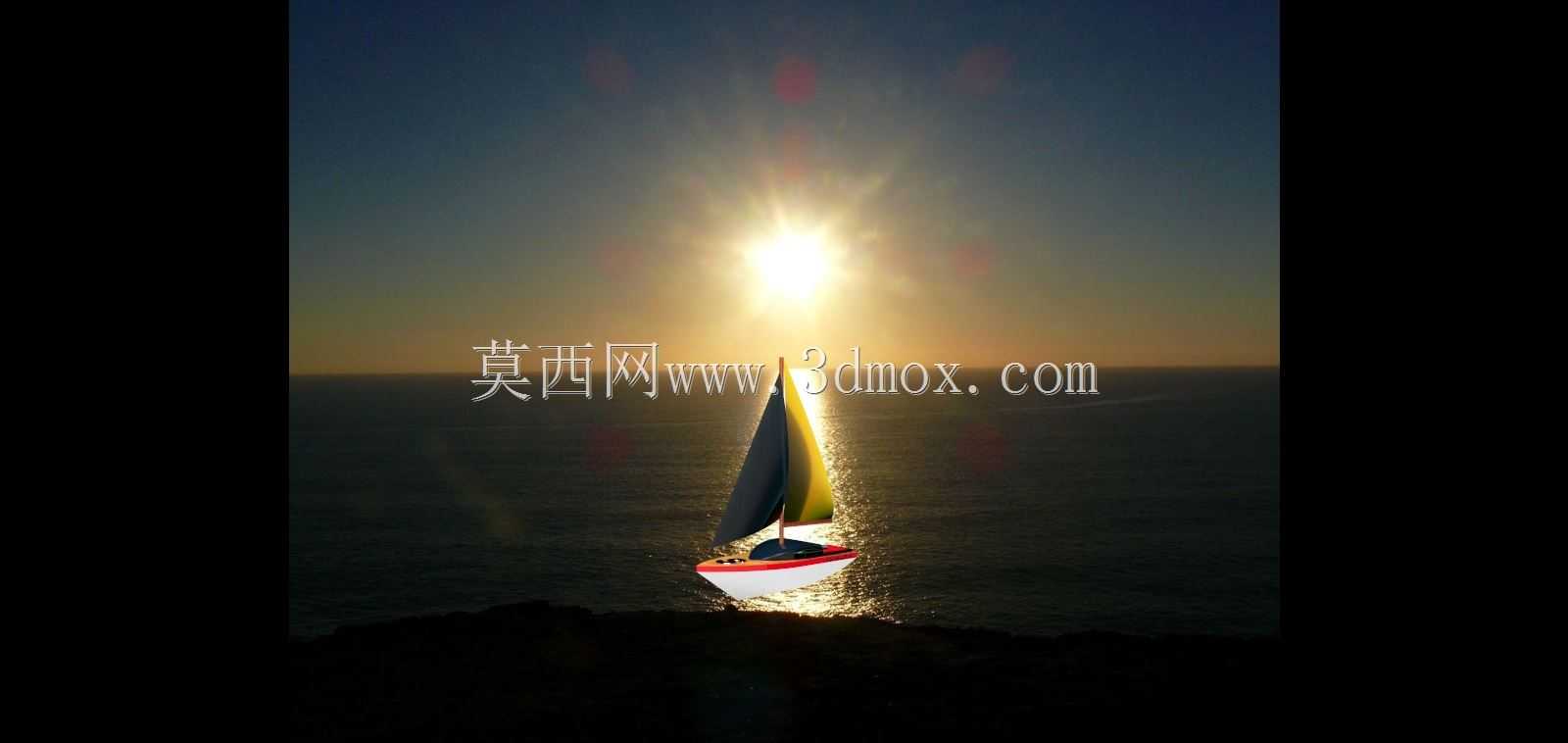

近海航行小型单体帆船三维结构设计

　　这款小型单体帆船的三维结构设计，核心面向近岸休闲航行、青少年航海教学、水上运动展示类场景的应用需求，整体结构围绕单人或双人短途航行的载荷边界做适配，没有冗余的结构增重，所有部件的尺寸边界都严格控制在小型泊位的停靠要求范围内，船体总长控制在2.4米，型宽0.8米，吃水深度0.18米，空载状态下整体重心高度距离船底基线0.32米，即使在3级风的近岸水域航行，也能保证足够的稳性余量，不会出现侧倾过大的安全隐患。

　　从设计思路的落地逻辑来看，船体部分采用V型艏部搭配平底艉部的线型组合，V型艏的结构可以有效破开近岸常见的细碎浪涌，减少航行过程中的砰击震动，平底艉部则可以在浅水区靠岸时直接坐滩，不需要额外的停靠支架，适配近岸水域复杂的水深条件。船体上层的甲板结构做了一体化的防滑纹理设计，脚踩区域的摩擦系数满足湿滑状态下的站立防滑要求，甲板边缘设置了高度120mm的舷墙，既可以阻挡航行时溅起的浪水进入船舱，也能作为人员在甲板移动时的扶手支撑，不需要额外加装栏杆部件，进一步压缩整体结构重量。

　　帆装部分的设计采用单桅三角帆结构，桅杆高度为2.8米，采用中空薄壁的结构形式，在保证纵向抗弯强度的前提下，将桅杆自身重量控制在2.2kg，桅杆底部和船体的连接位置设置了可快拆的铰接结构，不需要借助额外工具就可以完成桅杆的放倒与竖立，方便车辆短途运输时的尺寸适配，放倒桅杆后整体高度不超过0.5米，可以直接放入普通家用SUV的后备箱。帆面采用对称三角裁片设计，帆面积控制在2.1平方米，在2-4级风的条件下可以提供足够的航行推力，帆面和桅杆、横杆的连接点都设置了可快速调节的锁扣结构，航行过程中可以根据风向变化快速调整帆的角度，不需要复杂的绳索操作，适配入门级使用者的操作能力。

　　船体内部的舱室结构做了简化处理，没有设置复杂的分隔舱，仅在艏部位置设置了一个容积0.08立方米的密封浮力舱，即使船体出现意外进水的情况，浮力舱提供的浮力也能保证整船不会沉没，满足近岸航行的基本安全要求。舵叶部分安装在船艉正下方，采用悬挂式安装结构，舵叶深度0.25米，和舵柄的连接采用万向铰接结构，转向时的传动间隙控制在2度以内，操作手感灵敏，同时舵叶设置了向上翻转的限位结构，在浅水区航行触底时，舵叶可以自动向上抬起，不会出现舵叶折断或者连接结构损坏的问题。

　　从安装边界的适配性来看，整船所有部件都采用模块化拆分设计，船体、桅杆、帆面、舵叶、稳向板五个主要模块可以在15分钟内完成组装或者拆解，拆解后的单个部件最大尺寸不超过1.2米，方便存储和运输。稳向板安装在船体中部的插槽内，插槽深度0.3米，稳向板可以根据水深条件上下调整，深水区航行时将稳向板完全放下，可以减少横向漂移，提升航行的指向性，浅水区航行时将稳向板提起，避免触底磕碰。船体表面的曲面过渡全部做了圆角处理，所有连接位置的外凸结构都做了沉头安装设计，没有尖锐的外凸棱角，避免人员在船上活动时被磕碰划伤。

　　在结构强度的校核层面，船体外壳采用4mm壁厚的结构设计，通过有限元模拟验证，在单人75kg重量站在甲板任意位置的工况下，船体的最大变形量不超过1.2mm，完全满足使用强度要求，船体和桅杆的连接位置做了局部加厚处理，加厚区域的壁厚达到8mm，可以承受帆面传递的最大推力，不会出现连接位置开裂的问题。整船的重量分配经过反复调整，空载状态下重心纵向位置距离船艏1.1米，正好处于船体浮心的纵向位置，航行时不会出现艏倾或者艉倾的问题，保证航行姿态的平稳。
