22.5英寸铝制卡车车轮三维数模

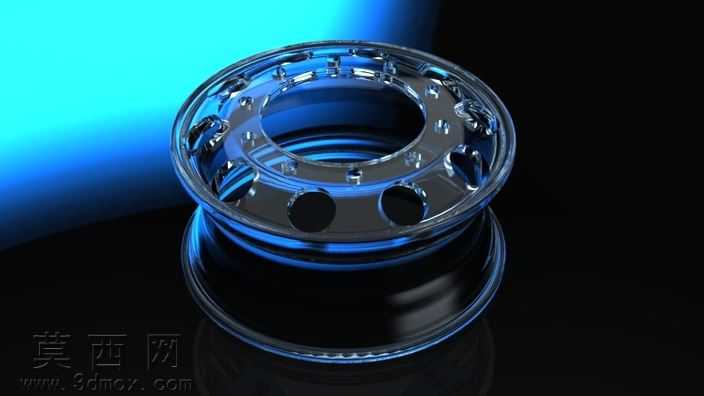

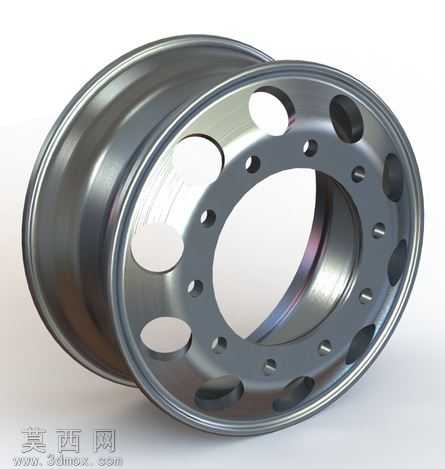

本模型为22.5英寸规格的铝制卡车车轮，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循商用车车轮的实际设计规范，完整还原了重载卡车铝轮的全部结构特征。建模阶段首先以轮辋的公称直径、轮缘宽度、安装孔分布圆直径为核心基准参数，通过旋转特征生成轮辋的主体回转结构，精准复刻了深槽轮辋的胎圈座、轮缘、气门嘴安装位的轮廓尺寸，保证轮辋部分与标准卡车轮胎的装配匹配性。轮辐部分采用拉伸、切除阵列的建模逻辑完成结构构建，按照实际重载车轮的受力分布设计了多组大小不一的减重孔，大尺寸圆孔用于装配操作与散热，小尺寸螺栓孔严格按照10孔重载卡车轮毂的螺栓分布标准做圆周阵列，同时在螺栓孔周边做了凸台加厚处理，模拟实际产品的应力强化结构，避免车轮在重载工况下出现安装位开裂的问题。材质与渲染阶段，模型赋予了铝合金金属材质，调整了金属粗糙度与反射参数，还原锻造铝合金车轮的哑光金属质感，同时在轮辋与轮辐的焊接结合位置做了细微的结构过渡处理，还原真实产品的工艺特征。模型结构完整拆分了轮辋、轮辐的装配关系，所有安装孔位、减重结构、轮缘轮廓均按照实际产品比例设计，无结构缺失与干涉问题，可用于商用车底盘结构教学、车轮轻量化设计参考、装配模拟演示等场景，完整展现了重载铝制卡车车轮的结构设计逻辑与工艺特征，能够帮助使用者清晰理解商用车车轮的受力设计思路与装配匹配要求。
