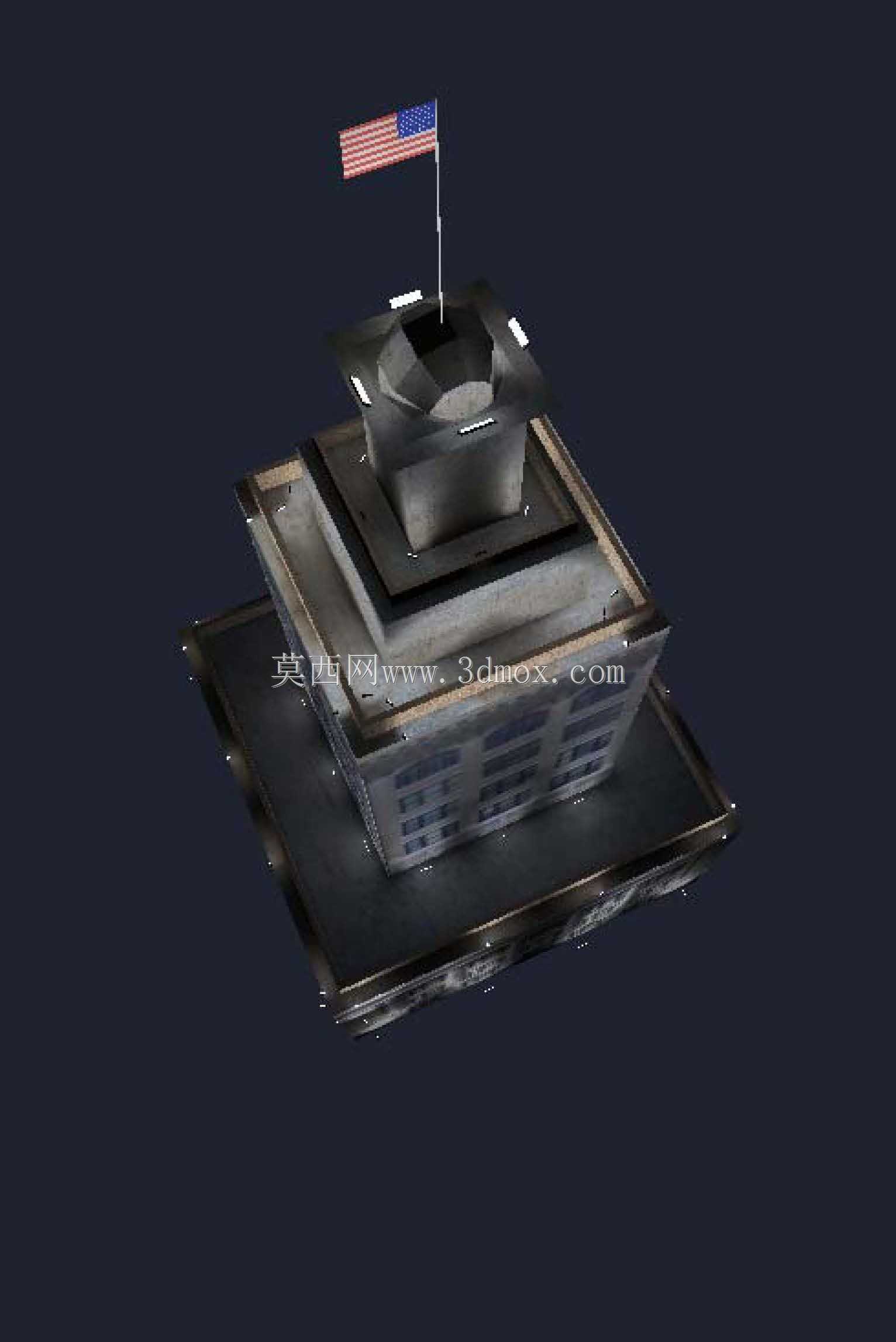

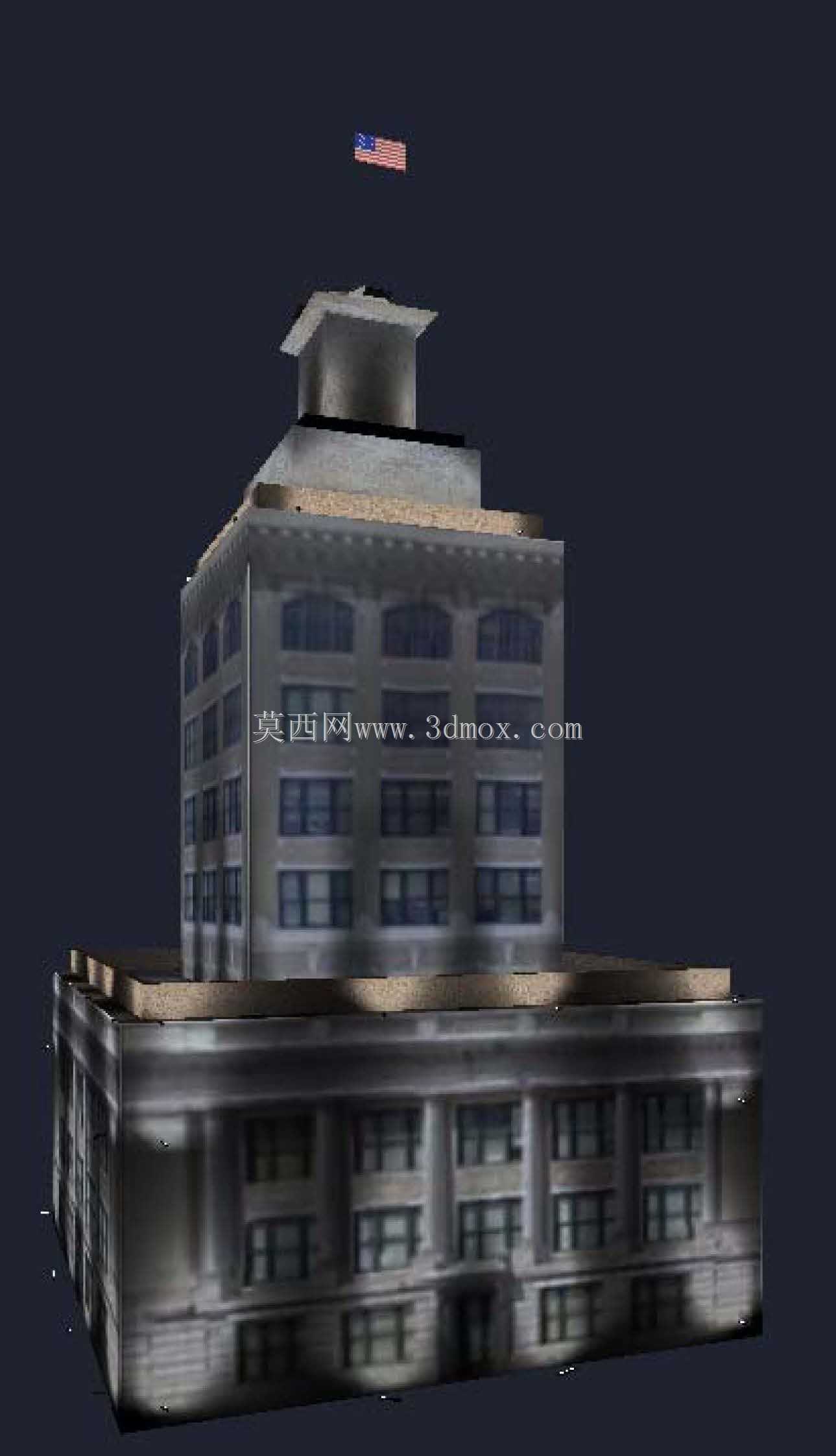

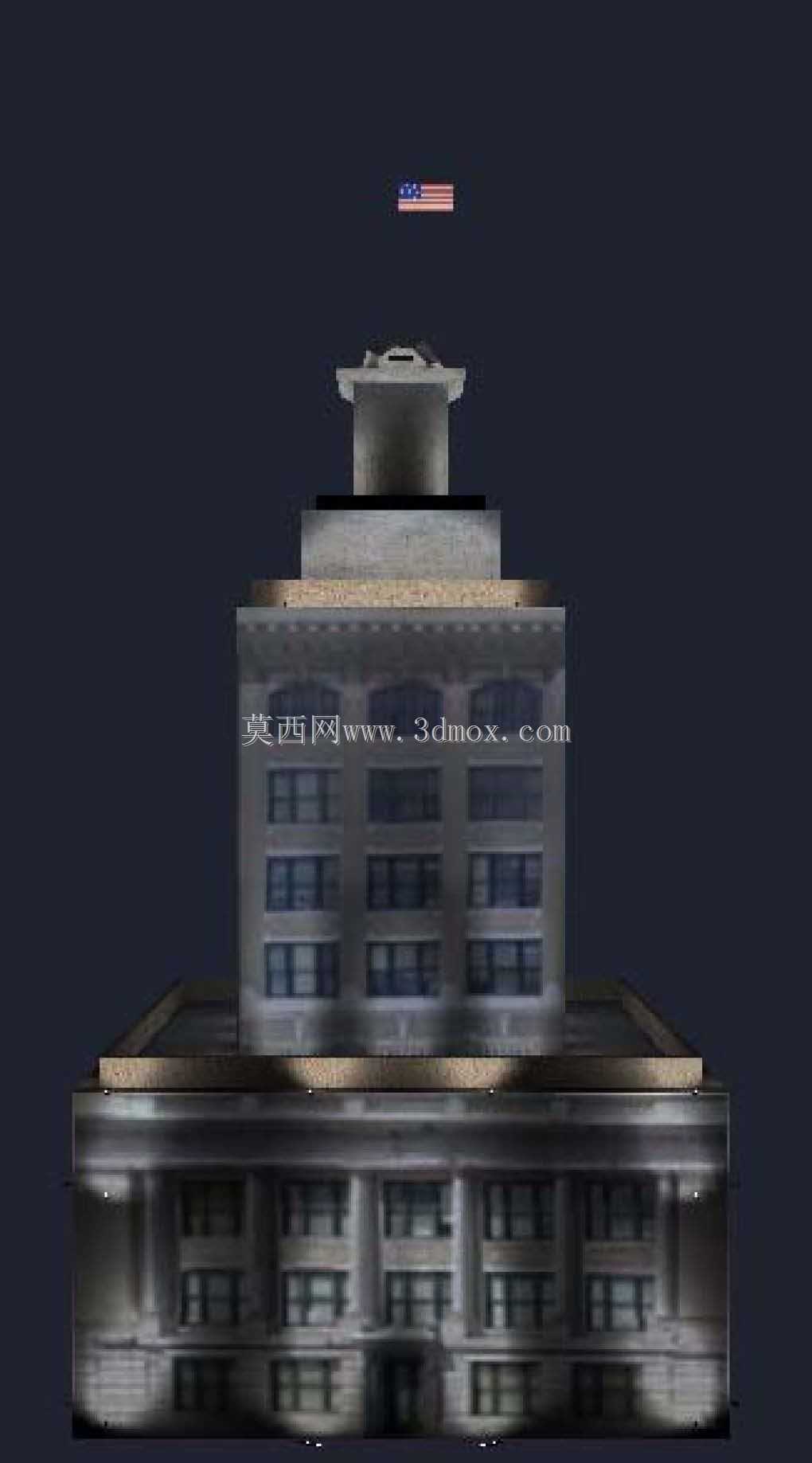

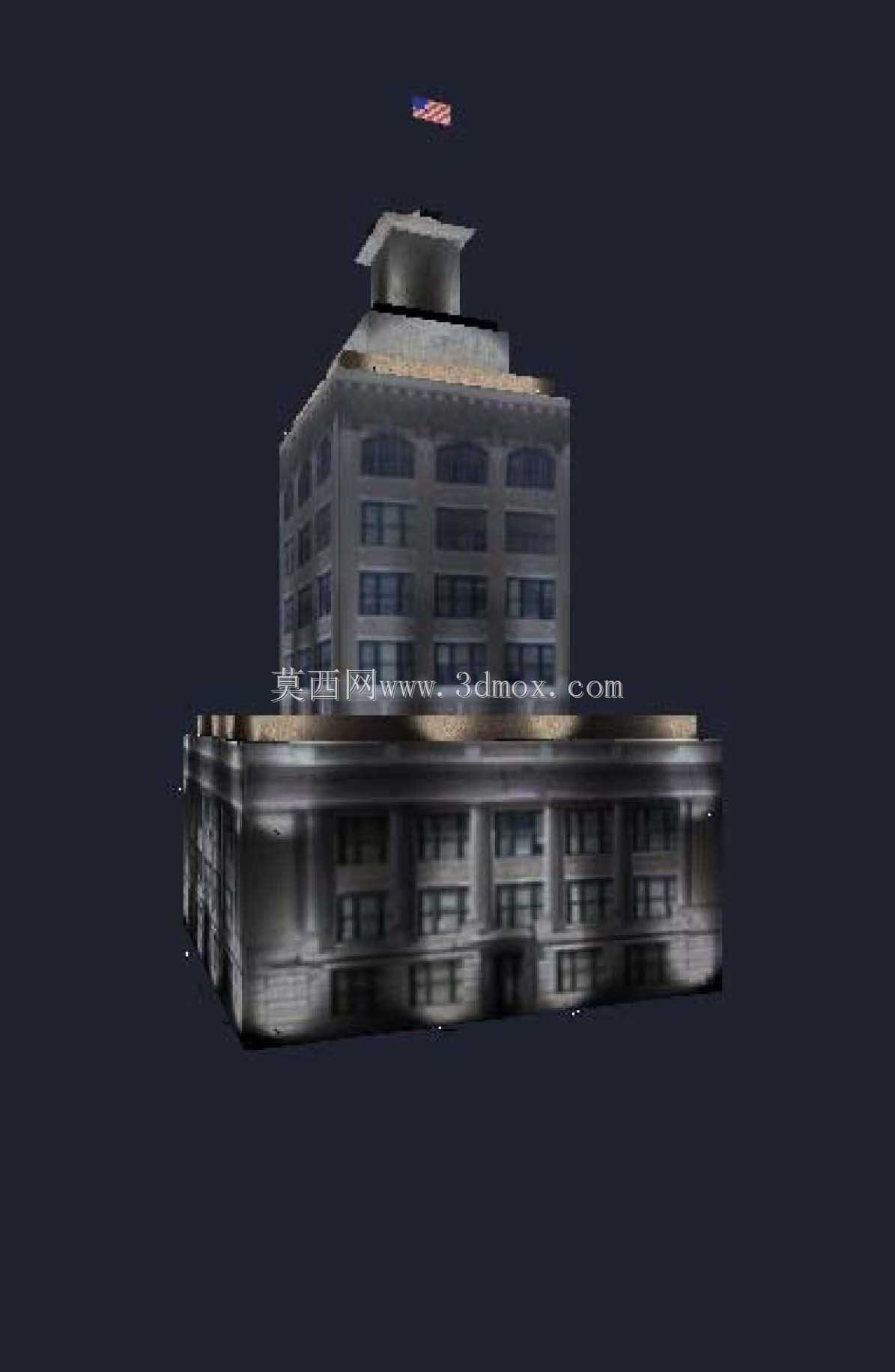

坦帕市政厅建筑照明分析三维模型

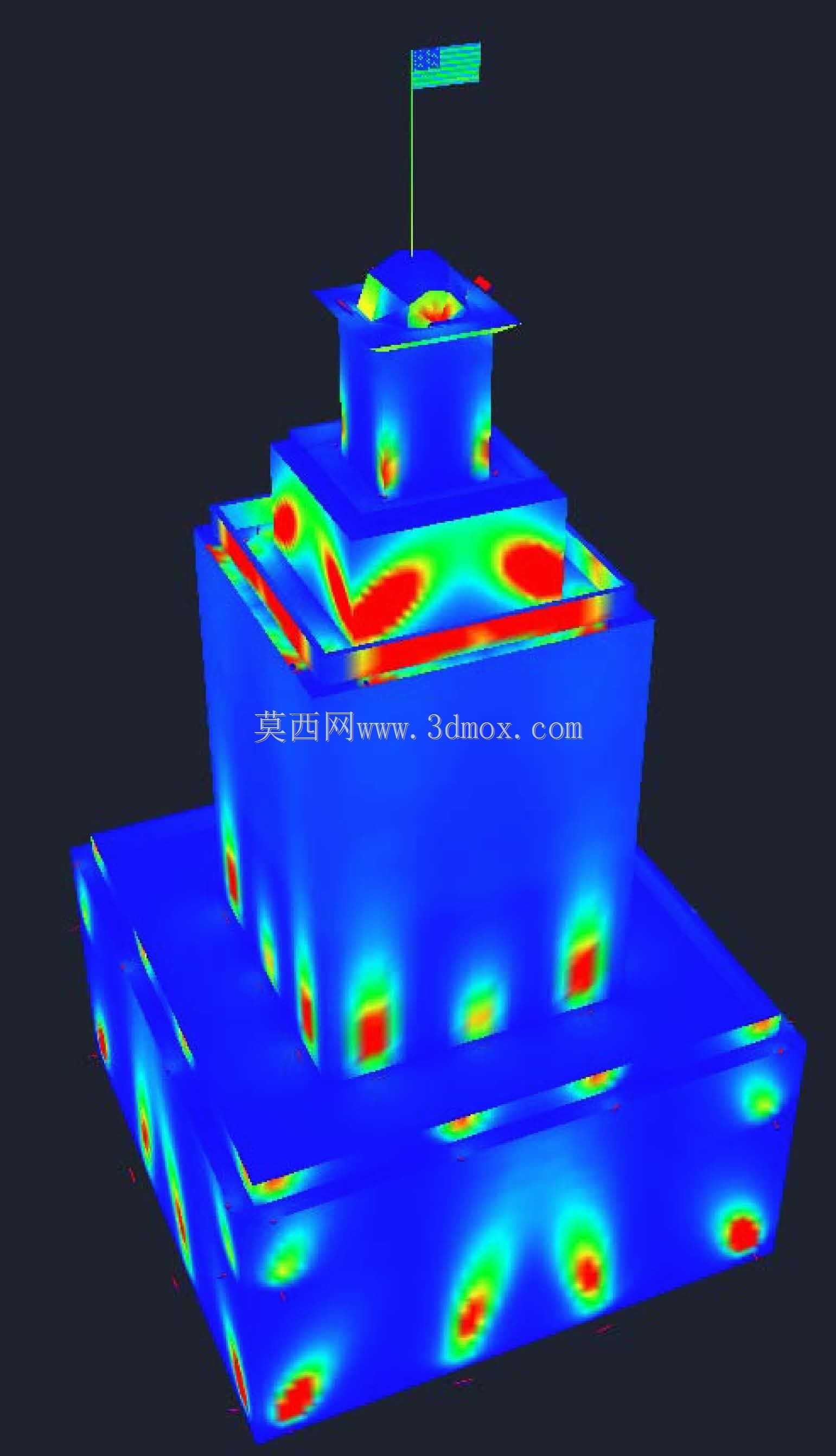

　　做建筑照明方案的三维推演时，这类公共建筑的光环境模拟模型是方案落地前必不可少的验证载体，不同于常规仅做外观展示的建筑模型，这个模型的核心价值在于把建筑的结构分层、立面材质分区、空间功能区块和照明计算的网格节点做了一一对应，能直接导入照明分析模块完成照度、亮度、眩光值的全维度验算。从模型的结构分层来看，底层是市政厅的公共办事大厅区域，这部分的层高、窗洞位置、入口挑檐的悬挑尺寸都按照实际建筑的边界做了还原，做照明计算时可以单独给办事大厅的出入口区域设置人行步道的照度要求，匹配公共建筑入口区域的夜间通行照明标准，同时挑檐下的暗藏灯位布置也能在模型里直接模拟出洗墙的光效过渡，避免出现立面明暗断层的问题。中间层是市政办公的主体区域，

　　这部分的立面是规整的网格窗结构，模型里把每个窗洞的凹凸深度、窗间墙的材质反射率参数都做了预设，做立面泛光照明计算时，可以直接调整投光灯的安装角度、功率、配光曲线，模拟不同布灯方案下的立面亮度均匀度，避免出现局部过曝或者暗区，同时也能验算窗面的反射眩光会不会影响室内办公人员的正常视线。顶部的塔楼和旗帜区域是建筑的视觉制高点，模型里把塔楼的收分结构、顶部平台的护栏尺寸都做了精准还原，做重点照明设计时，可以在这个区域调整窄光束投光灯的投射角度，让塔楼的轮廓在夜间城市天际线里有清晰的辨识度，同时也能验算顶部照明的溢散光会不会对周边居民区造成光污染。做这类公共建筑的照明模拟模型时，建模逻辑和常规建筑外观模型有明显区别，

　　不需要过度纠结装饰细节的曲面精度，但必须把所有影响光线传播的结构边界做准确：比如建筑入口的台阶高差、立面的装饰线条凹凸、屋面的设备遮挡，这些结构都会直接改变光线的反射路径，如果建模时省略了这些细节，最终计算出来的照度值和实际落地后的测量值会出现超过30%的偏差，完全失去模拟验证的意义。在实际项目应用里，这类模型可以直接对接照明计算模块，完成不同布灯方案的能效比对，比如对比传统金卤投光灯和LED投光灯在同等照度要求下的功率密度值，帮业主筛选更节能的照明方案，同时也能提前预判不同季节、不同时间段的照明效果，比如节假日的动态灯光模式和工作日的常规照明模式，都可以在模型里提前做效果预演，避免施工完成后再调整灯位造成的工期和成本浪费。

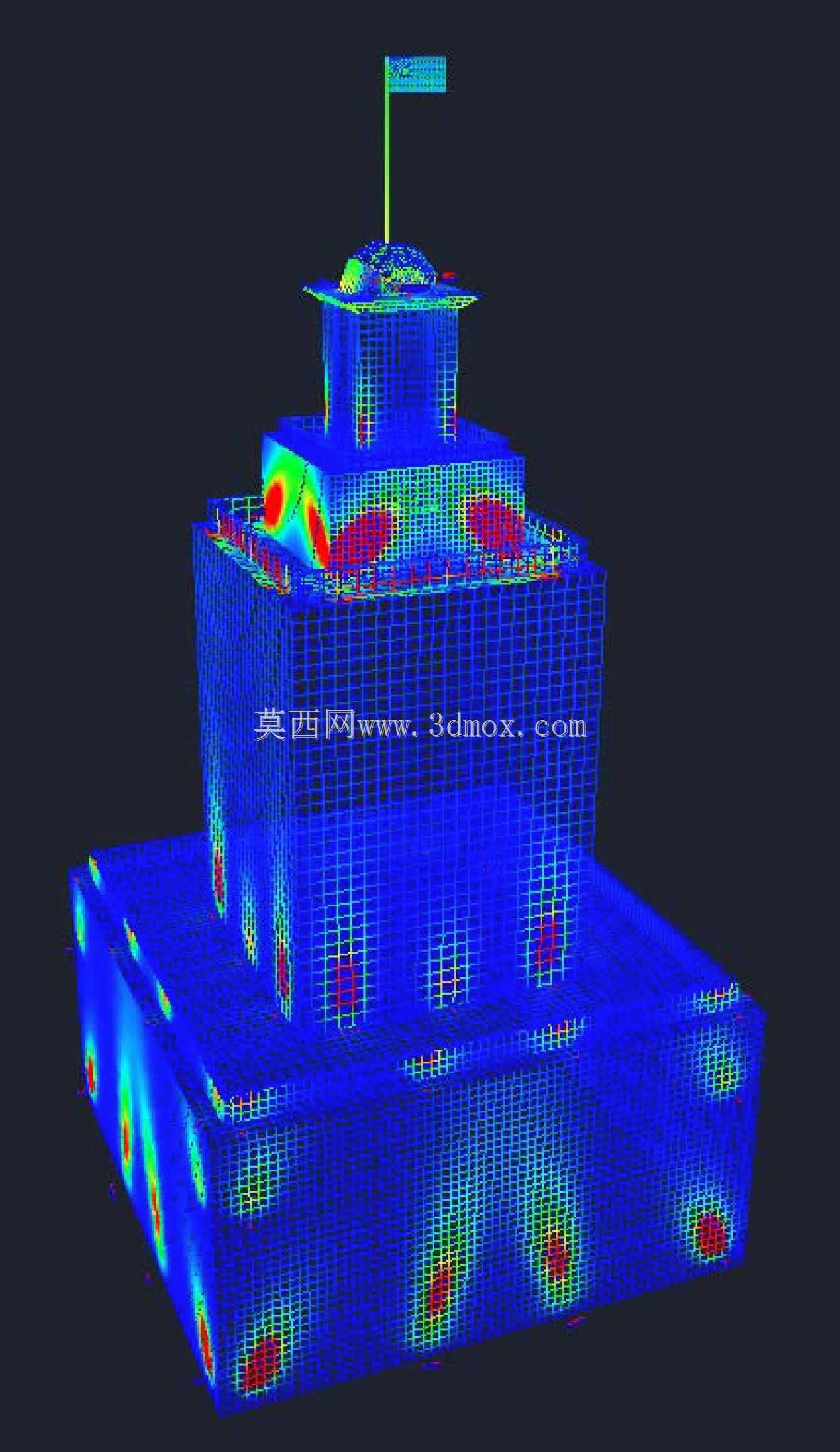

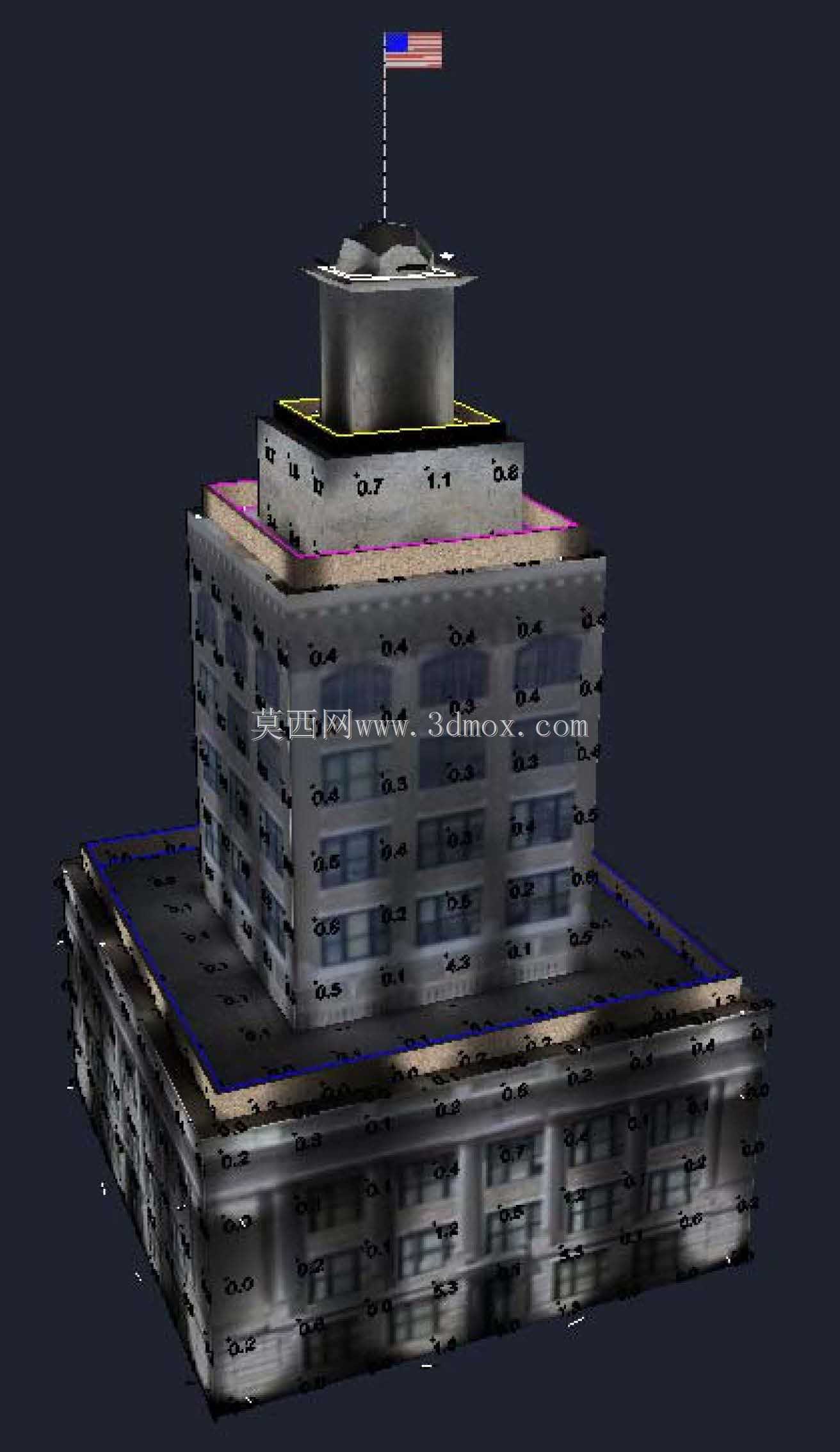

　　模型里的网格划分是按照照明计算的标准要求设置的，计算点的间距匹配室外照明的计算精度要求，每个计算点都对应建筑立面或地面的实际坐标，输出的计算报告可以直接作为照明方案报审的技术支撑材料，不需要再重新搭建计算模型。另外在做室外场地照明验算时，模型里也预留了建筑周边的场地边界，可以直接延伸计算市政厅前广场、停车场、人行步道的照度值，确保建筑本体照明和周边场地照明的光效衔接自然，不会出现建筑和场地之间的明暗割裂，同时也能验算场地照明的灯具安装位置会不会被建筑挑檐或者绿化遮挡，提前调整灯杆的高度和安装点位。
