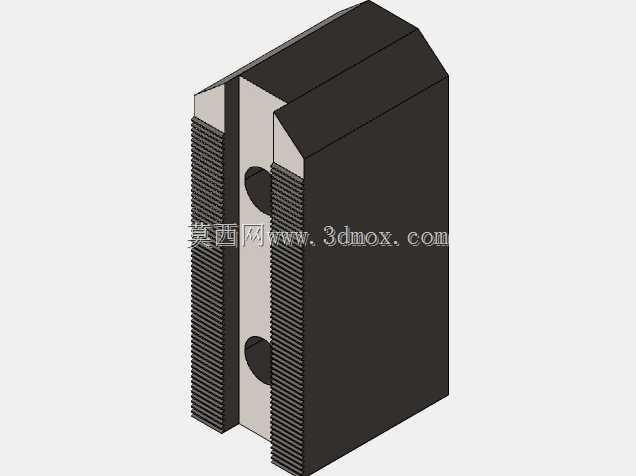

工业设备配套软颚夹持结构三维设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:502227
  • 工业设备配套软颚夹持结构三维设计
  • 工业设备配套软颚夹持结构三维设计

  在自动化产线的工件夹持工位、工装夹具的末端执行单元、物料输送的定位锁紧环节,软颚结构是兼顾夹持稳定性与工件表面防护的核心构件,区别于硬质金属颚板的刚性接触特性,这类结构在接触被夹持工件时可通过自身的形变补偿抵消装夹误差,避免硬质接触造成的工件表面压痕、镀层刮伤,尤其适配薄壁件、表面精加工件、脆性材质工件的装夹需求。从实际工况适配来看,软颚的接触工作面多做微弧度处理,接触区域的摩擦系数经过匹配设计,既能够在额定夹持力下提供足够的静摩擦力防止工件滑移,又不会因为局部应力集中造成工件变形,在3C电子壳体加工、汽车内饰件夹持、食品包装物料定位、玻璃板材转运等场景中,这类结构的应用占比逐年提升,很多场景下会替代传统的硬质钢质颚板,

  降低工件装夹报废率。设计这类软颚结构时,首先要明确安装边界,其背部的连接接口需要匹配对应卡盘、夹持臂的安装槽尺寸,连接孔位的中心距、沉孔深度、定位销孔的公差带都要严格适配配套基体的安装要求,避免出现安装干涉、连接松动的问题。软颚的本体厚度需要结合额定夹持力做刚度校核,过薄的结构在大夹持力下会出现过度形变导致夹持精度下降,过厚则会损失软接触的缓冲特性,无法起到表面防护的作用。接触工作面的弧度设计需要结合常夹持工件的外形轮廓做匹配,针对圆柱类工件适配内凹弧面,针对平板类工件适配微凸的平面接触结构,针对异形工件则可以做随形的接触面设计,最大化接触面积,降低单位面积的接触压强。从结构细节来看,软颚的非接触面会做减重槽设计,

  在不降低整体结构刚度的前提下减少构件自重,降低夹持动作的运动惯量,提升夹持动作的响应速度。连接部位会做局部加强处理,在安装孔周围设置加厚凸台,避免螺栓锁紧时造成构件局部压溃,延长构件的使用寿命。在实际选型适配时,需要结合配套夹持设备的开合行程确定软颚的总长度,确保夹持臂在最大开合行程下软颚不会出现相互碰撞,在最小夹持行程下能够稳定接触工件表面,预留足够的夹持行程余量。软颚的边角位置都会做圆角过渡处理,避免尖锐边角在工件取放过程中刮擦工件表面,也能减少操作人员调整工装时的磕碰风险。针对有洁净要求的应用场景,软颚的表面会做光滑无死角处理,避免积尘残留,适配无尘车间的使用要求;针对有耐腐蚀要求的工况,结构表面会做均匀的防护层处理,

  避免切削液、清洗剂长期接触造成结构腐蚀失效。在建模过程中,需要重点关注软颚与配套基体的装配配合关系,安装面的平面度公差、连接孔的位置度公差都要在三维模型中明确标注,方便后续加工时做精度管控;接触工作面的形位公差需要结合夹持精度要求设定,确保装夹后工件的定位偏差在允许范围内。很多一线结构设计人员在做这类构件设计时,容易忽略软颚的形变余量,直接照搬硬质颚板的尺寸参数,最终导致装夹时要么夹持力不足工件打滑,要么形变量过大造成工件定位偏移,需要结合软质材料的弹性模量参数做有限元受力分析,模拟不同夹持力下的形变量,找到刚度与缓冲性能的平衡点。另外,软颚的磨损余量也需要在设计时提前预留,长期使用后接触工作面会出现磨损,预留的磨损余量可以通过调整安装位置补偿磨损量,延长构件的更换周期,降低工装维护成本。在装配验证环节,需要模拟实际工况下的夹持动作,检查开合过程中是否存在结构干涉,夹持不同尺寸工件时的接触面积是否符合设计预期,锁紧连接螺栓后结构是否存在翘曲变形,确保三维模型还原的结构能够直接落地应用,不需要做额外的现场整改。
