Gerardi150x300精密台钳结构设计

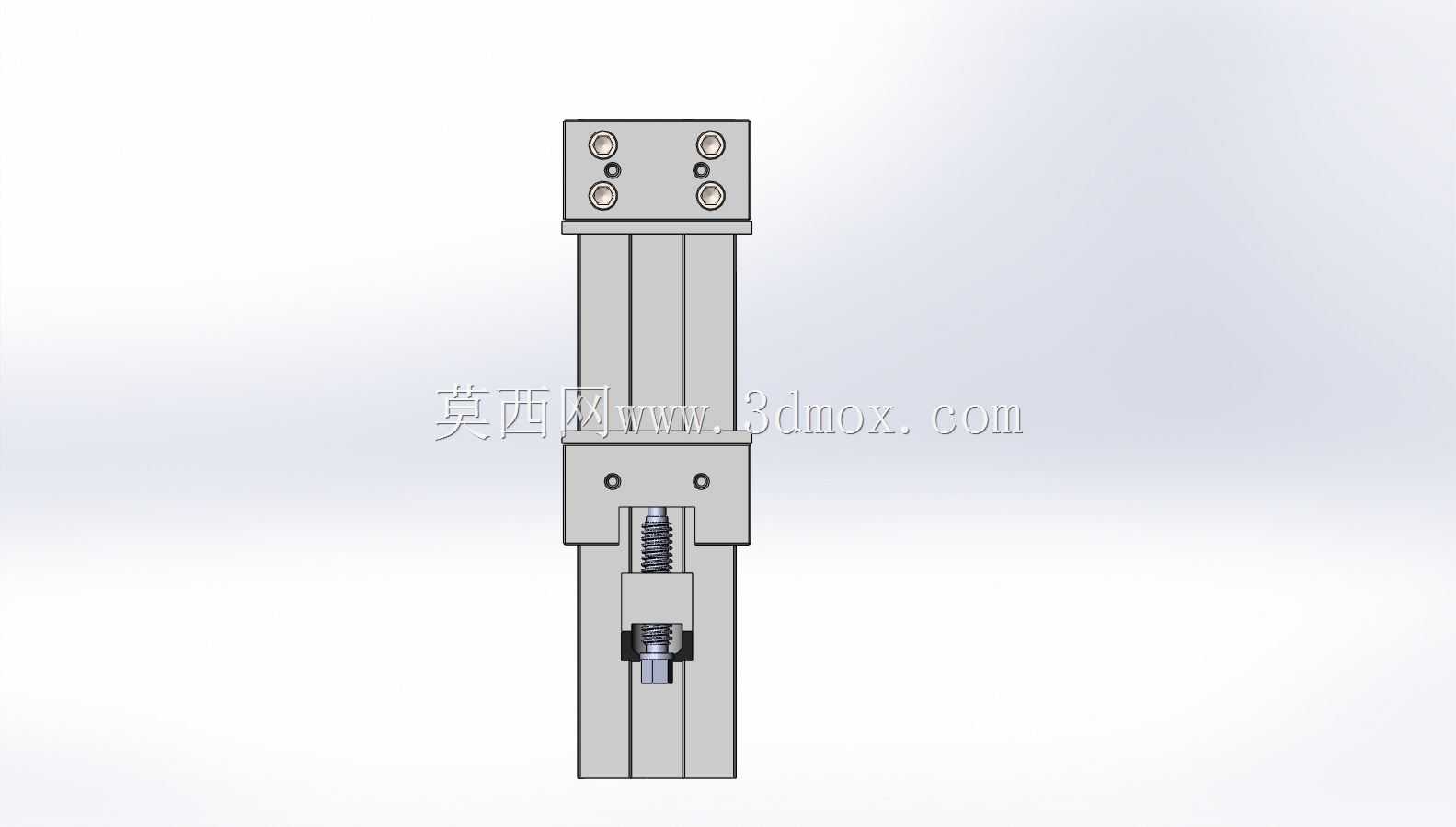

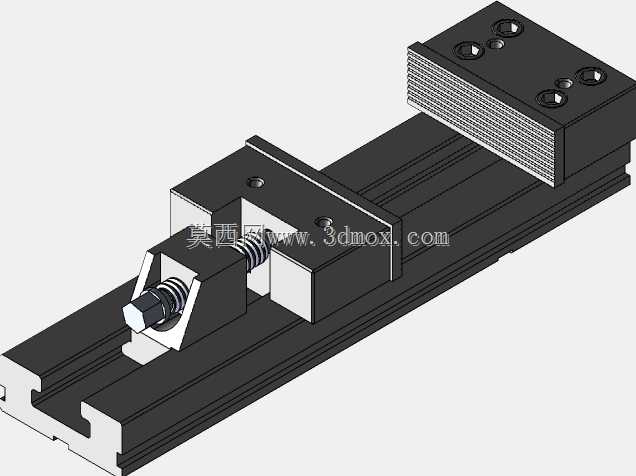

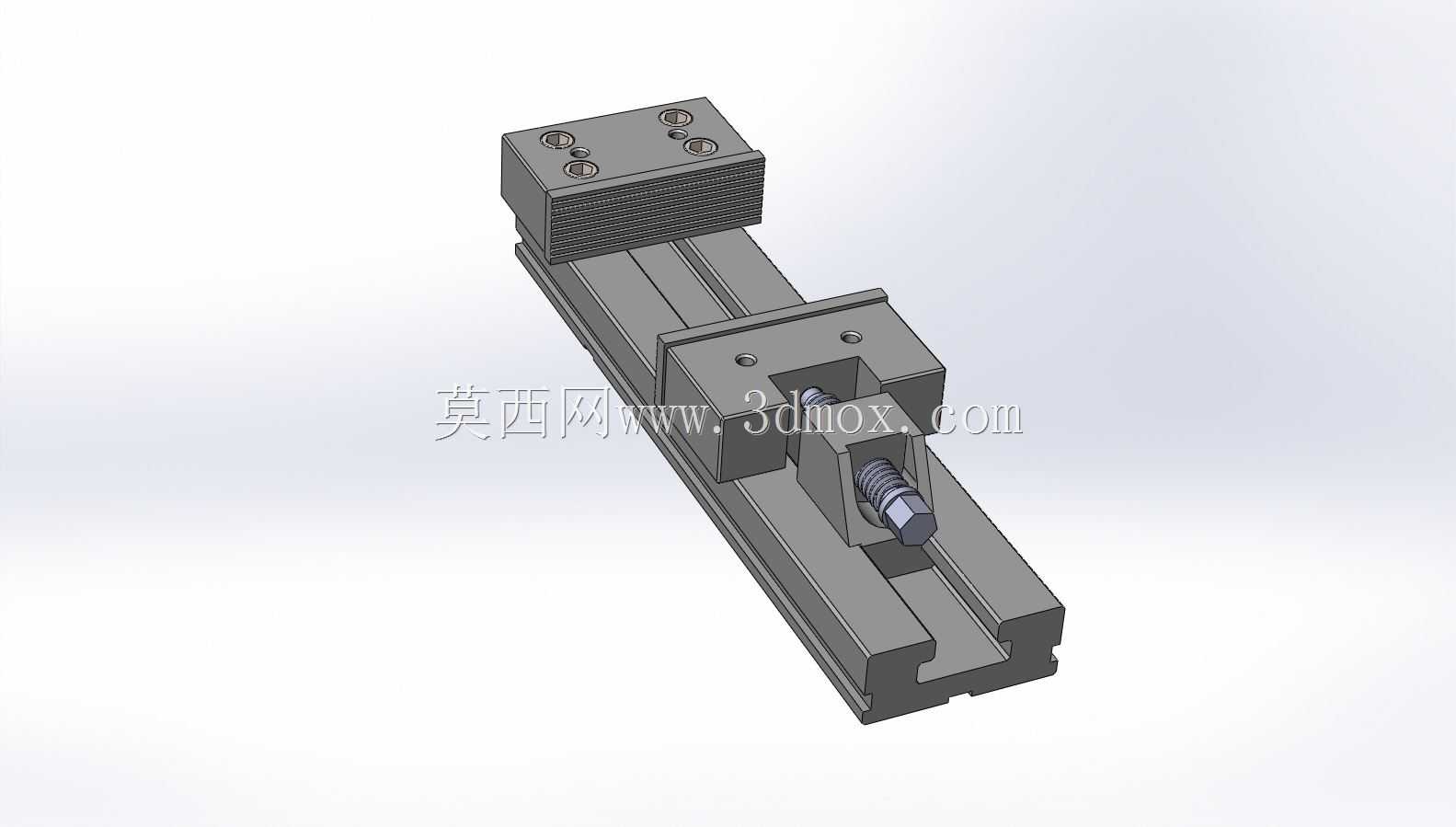

　　这款Gerardi规格150x300的台钳，是面向机加工场景设计的精密夹持工装，日常主要适配立式加工中心、数控铣床、平面磨床等设备的工件装夹需求，在小批量精密零件加工、工装调试、模具修配等场景中应用广泛。从结构设计来看，整体采用长行程导轨式布局，固定钳身与滑动钳体的配合面采用了加宽的矩形导轨结构，相比普通台钳的窄导轨设计，能在夹持长条形工件、不规则异形工件时提供更稳定的支撑，减少夹紧过程中钳体的上翘形变，保证夹持定位的重复精度。钳口部分采用了可更换式的硬质钳口板，钳口表面加工有细密的齿形纹路，既可以通过齿纹嵌入工件表面提升夹持摩擦力，避免大切削量加工时工件移位，也能在钳口磨损后快速更换配件，延长整体工装的使用寿命，

　　不需要整体报废台钳主体。驱动部分采用了梯形丝杠传动结构，丝杠与滑动钳体之间采用了浮动连接设计，夹紧过程中丝杠的轴向力可以均匀传递到钳体中心，避免偏载导致的钳体卡滞，同时梯形丝杠具备一定的自锁特性，在加工过程中受到切削振动影响时，不会出现钳口松动退夹的问题，保障加工过程的安全性。从安装边界来看，台钳底座的安装槽采用了标准的T型槽适配结构，槽距符合通用机床工作台的T型槽间距标准，可以直接通过T型螺栓固定在各类标准机用工作台上，不需要额外制作过渡安装板；整体的外形长度适配300mm行程的滑动范围，最大开口距离可以满足长度280mm以内工件的装夹需求，150mm的钳口宽度可以稳定覆盖大多数中小型机加工零件的夹持面，

　　对于多工位并排装夹的小零件，也能提供足够的夹持宽度，减少重复装夹的辅助时间。在实际使用场景中，这类精密台钳除了常规的金属零件铣削、磨削装夹外，也可以配合定制软钳口完成薄壁零件、异形轮廓零件的夹持，通过在软钳口上加工出与零件轮廓匹配的型面，可以降低薄壁件的夹紧变形，保证加工后的形位公差。设计过程中对钳身的筋板布局做了针对性优化，在钳身底部和导轨侧壁设置了加强筋结构，在控制整体重量的前提下提升了钳身的刚性，在大切削量的粗加工场景下，钳身的共振幅度更小，能有效延长刀具寿命，提升加工表面的质量。滑动钳体与导轨的配合面预留了刮研余量，实际生产装配时可以通过配刮来调整配合间隙，既保证滑动过程的顺畅无卡滞，又能将导轨配合间隙控制在合理范围，

　　避免间隙过大导致的夹持精度下降。丝杠端部设计了标准的方头驱动接口，可以适配普通加力杆，也可以配套扭矩扳手来控制夹紧力，针对不同材质的工件调整夹紧力度，避免软质工件被夹伤变形。整体结构没有多余的复杂零部件，日常维护只需要定期在导轨面和丝杠上涂抹润滑脂，清理加工过程中落入导轨缝隙的切屑，就可以长期保持稳定的夹持精度，适合生产车间长期高频次的使用场景。
