螺旋交错式球体徽标立体造型设计

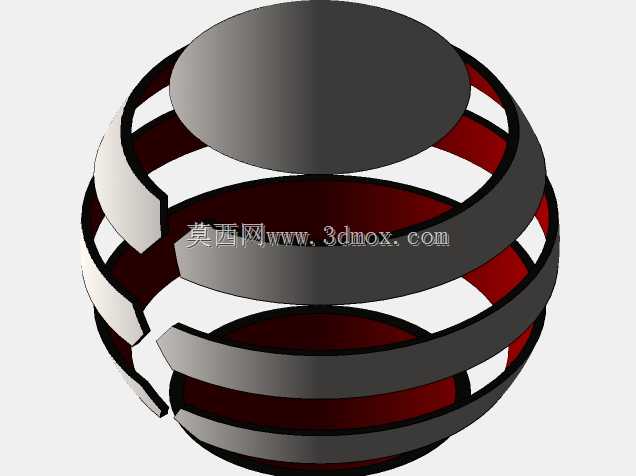

　　该立体标识造型采用螺旋交错的曲面分割逻辑构建整体球体轮廓，打破传统平面徽标的视觉局限，可适配多类工业品牌视觉植入、产品外观标识点缀、线下展会立体展示装置等应用场景。从结构设计逻辑来看，整体以标准球体为基础母型，通过多组等距螺旋曲面做布尔分割，将完整球面拆解为相互交错、层叠错落的独立弧面片体，相邻片体之间预留均匀的视觉间隙，形成类似螺旋缠绕的通透视觉效果，每一片弧面都保留球面原有曲率特征，保证整体轮廓从任意视角观察都能维持完整的球形视觉边界，不会因曲面分割出现轮廓变形或视觉破碎感。

　　在实际工程落地层面，该造型可根据不同应用场景调整尺寸边界，若用于小型产品表面的嵌入式标识，可将整体外径控制在10-50mm区间，片体厚度设置为1.5-3mm，预留0.2-0.5mm的安装定位止口，可直接嵌入产品外壳的预开型槽内，通过卡扣或粘接方式完成固定，片体边缘做R0.3-R0.5的圆角过渡，避免锐边造成安装划伤或使用过程中的磕碰掉漆；若用于展会大型立体展示装置，可将整体外径放大至800-2000mm区间，片体内部增加轻量化加强筋结构，在保证曲面外观精度的前提下降低整体重量，底部预留法兰安装接口，可直接与现场展示基座做螺栓固定，适配室内外不同的展示安装需求。

　　从曲面建模的工程实现角度，该造型的核心难点在于螺旋曲面的曲率连续性控制，建模过程中需先构建球体的基础UV线框，沿球体经线方向做螺旋引导线，引导线的螺距需根据片体数量做均匀分配，保证每一片分割曲面的宽度一致，避免出现局部片体过宽或过窄的视觉失衡问题；分割完成后的独立片体需做等距加厚处理，加厚方向沿球面法向向内偏移，保证片体内外表面的曲率与原球面完全匹配，相邻片体的侧边间隙需做等距约束，所有间隙宽度偏差控制在0.1mm以内，避免出现间隙宽窄不一的视觉瑕疵。片体表面可根据品牌视觉需求做不同的表面处理分区，交错的片体可分别做哑光金属、亮面烤漆等不同质感的工艺处理，强化层叠交错的视觉层次感，即使在单一光源照射下也能形成丰富的光影变化，提升标识的视觉识别度。

　　在结构可靠性设计上，小型嵌入式应用场景下，片体之间可通过内侧的隐藏式连接筋做整体连接，连接筋隐藏在片体内侧非可视面，不会破坏外观的通透视觉效果，连接筋厚度设置为0.8-1.2mm，足够承受日常使用过程中的轻微磕碰与温度形变，不会出现片体脱落或变形问题；大型展示场景下，每一片独立弧面的内侧都设置独立的安装挂点，所有挂点最终汇聚到中心的轻量化支撑骨架上，骨架采用铝合金方管焊接成型，整体做防锈处理，可承受户外风力载荷与长期展示的结构稳定性要求，即使在户外阵风环境下也不会出现结构晃动或片体移位问题。该造型的曲面数据可直接导入各类加工场景，小型标识可通过CNC精雕、3D打印等方式完成加工，大型展示装置可通过金属板材冲压、玻璃钢翻模等工艺实现量产落地，曲面数据无碎面、无曲率突变，可直接对接加工编程环节，无需二次修复曲面，能有效缩短从设计到落地的转化周期。
