双风扇式笔记本电脑散热冷却垫设计

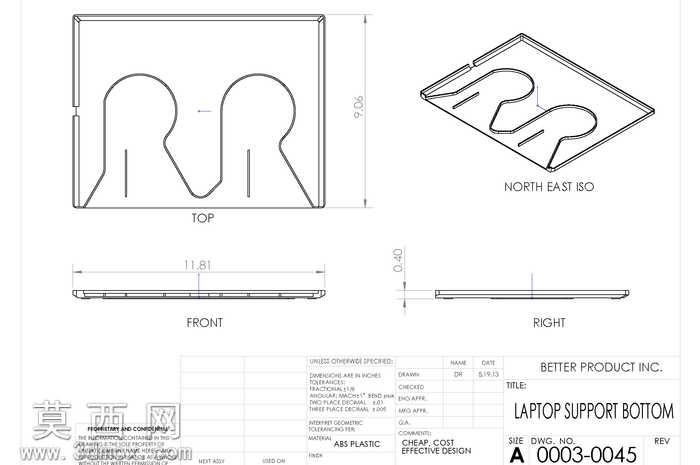

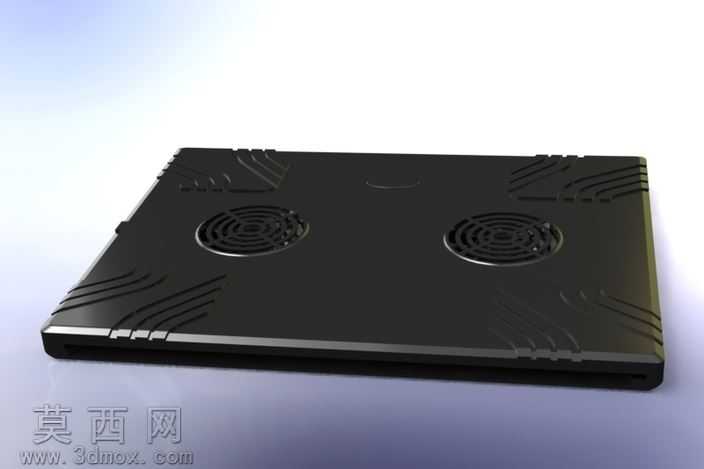

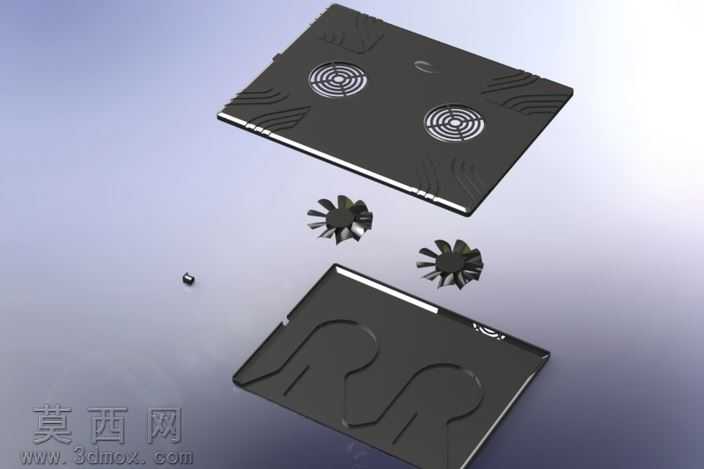

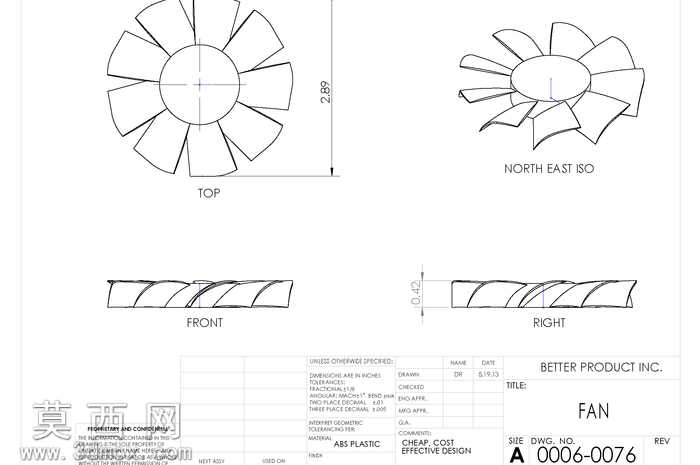

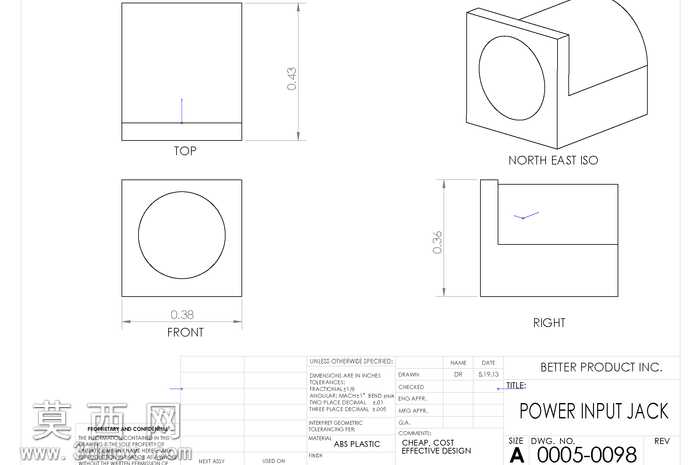

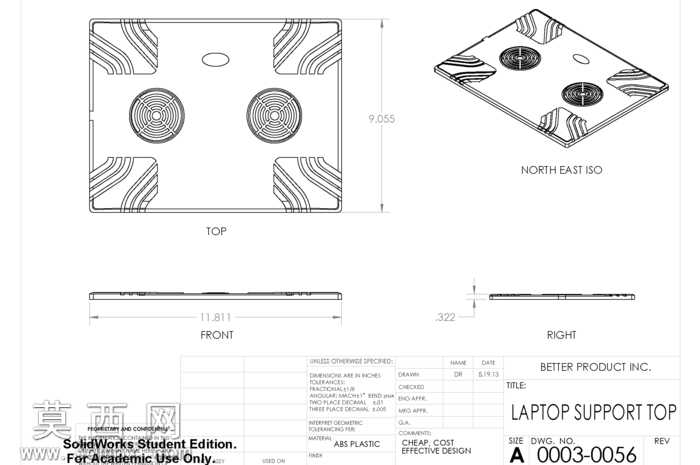

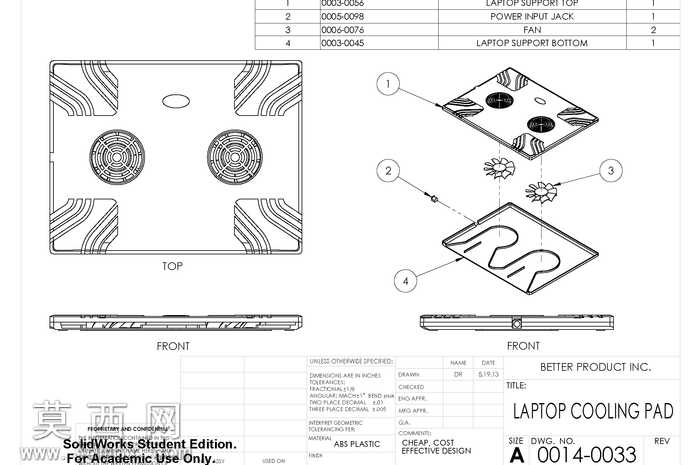

本款笔记本电脑冷却垫采用三维参数化建模完成整体结构设计，建模过程中优先遵循人体工学与散热效能双重设计逻辑，首先搭建整体扁平式承载基底，整体轮廓做圆角过渡处理，避免尖锐边角造成的使用磕碰，基底厚度控制在轻薄区间，兼顾放置稳定性与便携收纳属性。建模阶段对表面散热风道做了精细化的纹理刻画，垫体表面设计有导流式凹凸筋条，既可以垫高笔记本底部形成自然进风空间，也能够引导风扇吹出的气流沿笔记本底部均匀扩散，避免气流直吹造成的局部散热盲区。双风扇模块采用对称式布局设计，建模时还原了风扇防护网罩的细密格栅结构，格栅间隙经过参数化调整，既保证出风顺畅度，也能避免异物落入风扇内部造成运转故障，风扇安装位做了下沉式卡槽结构设计，可实现风扇模块的便捷拆装，方便后续清理积尘或是更换故障风扇。垫体侧边预留了走线槽与USB供电接口的安装位，建模时精准匹配接口的标准尺寸，保证供电线路可以隐藏式排布，避免桌面走线杂乱。材质渲染阶段，垫体主体采用哑光磨砂硬质塑料材质，调整材质的粗糙度与反射参数，还原磨砂塑料细腻的颗粒质感，避免亮面材质易留指纹的视觉缺陷；风扇网罩部分采用半哑光金属材质，微调金属反射强度，呈现金属防护网的精致质感；表面导流筋条做了同材质微纹理处理，既提升视觉层次感，也能增加垫面与笔记本底部的摩擦力，防止笔记本放置时出现滑动移位。设计过程中充分考虑实际使用场景，整体垫面做了微倾斜角度设计，符合日常打字操作的手腕姿态，长时间使用不易产生疲劳；底部四角设计有防滑胶垫的安装位，建模时预留胶垫的嵌入槽，保证冷却垫放置在光滑桌面时不会出现滑移。整体模型结构完整，各部件的装配关系清晰，无干涉错位问题，可直接用于结构验证、3D打印手板制作或是注塑开模的参考依据，散热结构的布局经过气流逻辑验证，能够有效带走笔记本运行时产生的堆积热量，降低笔记本核心硬件的运行温度，提升笔记本长时间高负载运行的稳定性。
