Amarok自行车把立三夹结构设计

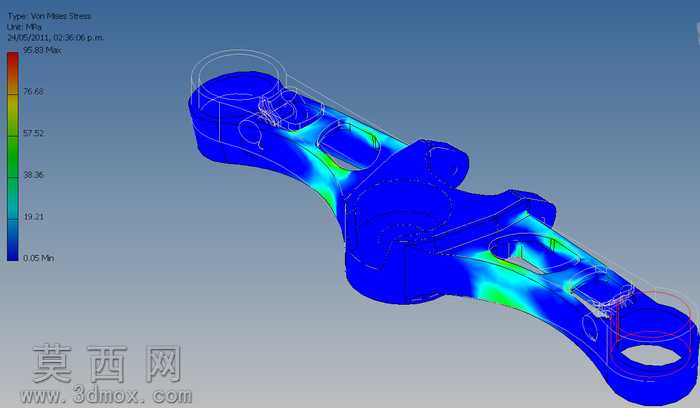

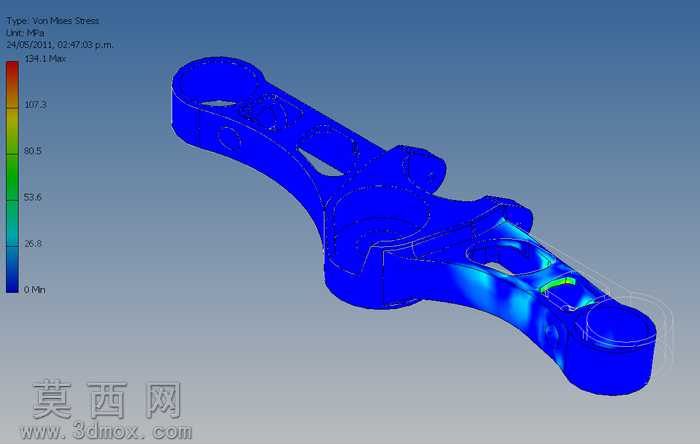

本作品为自行车把立三夹连接件的三维设计方案，采用Autodesk Inventor完成全参数化建模，建模过程中以实际加工工艺为基准，对各安装孔位、夹持弧面、减重槽结构进行精准参数约束，确保所有尺寸公差符合五金零件加工要求。渲染阶段采用金属哑光材质模拟6061铝合金的真实质感，通过环境光遮蔽效果凸显结构的立体层次，清晰呈现各部位的过渡圆角、安装定位凸台以及镂空减重结构的细节特征。结构设计上采用对称式三夹布局，两端为车把夹持环结构，中部为前叉舵管夹持位，主体通过多段式镂空槽设计实现轻量化目标，在保证结构强度的前提下大幅削减零件自重，最终成品重量控制在573克。设计过程中针对受力场景进行了多轮结构优化，可承受垂直加载50公斤工况下车把位置96兆帕的应力，48毫米偏转工况下的结构强度满足使用要求，100公斤侧向加载于单侧车把时，全锁止状态下的结构形变量控制在38毫米偏转范围内，对应应力值为135兆帕，符合铝合金零件的强度安全阈值。迭代至4.1版本时，对夹持部位的应力分散结构进行了小幅调整，增加20牛米垂直加载工况下的结构挠度，减少横向荷载下的应力集中问题，优化后零件重量进一步降低至518克。加工适配性方面，该零件可通过数控铣床完成加工，采用10毫米直径球形铣刀完成主体曲面粗加工，8毫米球形铣刀完成M8安装位的精加工，M6螺纹孔采用标准攻丝工艺加工，零件表面预留阳极氧化处理层厚度，夹持面设计有防滑纹路结构，可提升装车后的锁紧摩擦力，避免骑行过程中出现把立偏转的安全隐患，整体结构兼顾轻量化、强度与加工可行性，适用于山地自行车的改装与定制化生产场景。
