碳纤维管直角三通连接固定座

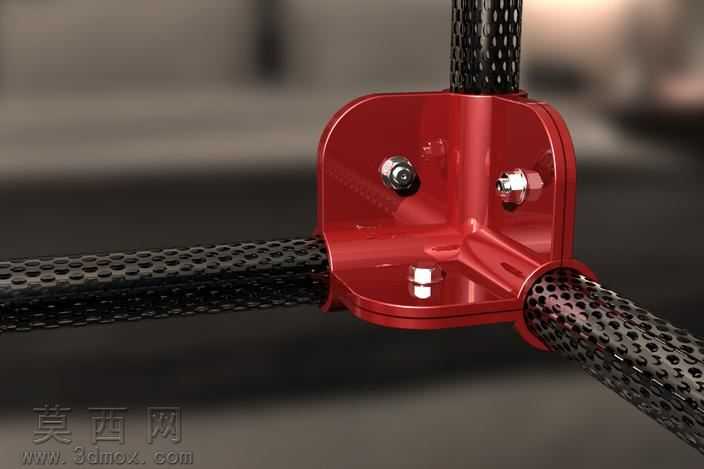

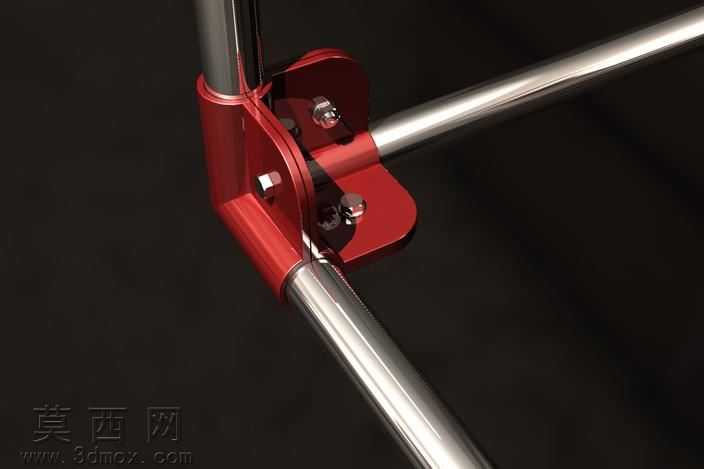

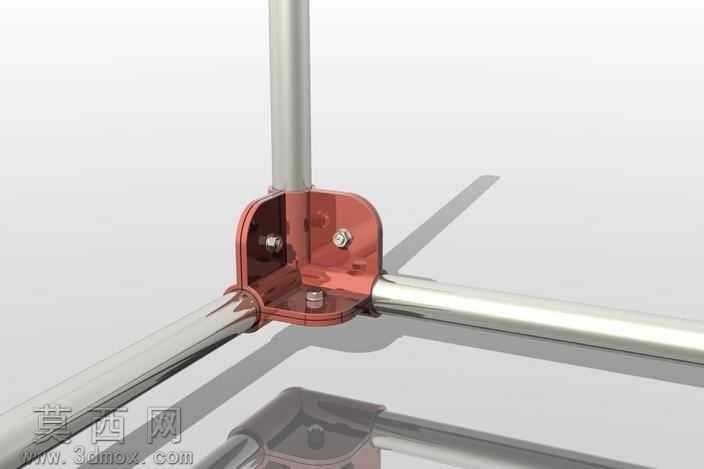

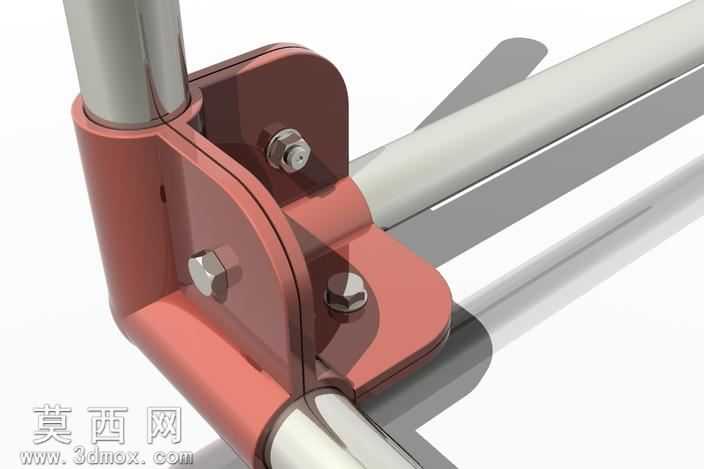

本作品为适配碳纤维圆管的直角三通连接固定座，建模阶段以管件正交拼接的实际装配需求为核心基准，先通过基准面定位确定三个正交方向的管接孔位轴线，保证三个方向的连接管可实现空间直角状态的精准对接，无装配错位偏差。建模过程中先绘制主体L型转角基体轮廓，对转角处做圆弧过渡处理，既避免直角应力集中提升结构强度，也优化了外观的流畅度；随后在三个连接端分别设计与碳纤维管外径匹配的包覆式卡接结构，采用半包围抱合形态，保证管件插入后可获得足够的接触支撑面积，避免连接后出现晃动松脱。在基体的两个垂直安装平面上，分别预留内六角螺丝的安装沉孔与对位凸点，沉孔深度可完全容纳螺丝头部，保证安装后表面无凸起剐蹭，对位凸点可在装配时快速对齐安装位，降低组装对位难度。材质与渲染阶段，主体采用亮面红色金属烤漆材质，调整材质的反射粗糙度与高光参数，还原金属基材表面烤漆的细腻光泽与轻微环境反射效果，边缘处做细微的倒角高光处理，凸显机加工件的精密质感；搭配的碳纤维管采用编织纹理材质，还原碳纤维表面的格状编织纹路与半哑光的复合材料质感，金属螺丝部分采用镀铬亮面金属材质，精准还原内六角槽的结构细节与金属冷冽反光效果。渲染时采用柔和的工作室侧光布局，主光源从斜上方打亮主体正面，补光弱化暗部死黑区域，添加微弱的环境光遮蔽效果，突出连接座的结构层次与不同材质的质感差异，清晰展现各部分的装配关系。设计思路上，该固定座主要用于轻量化框架结构的直角节点拼接，相比传统的粘接式连接，这种螺丝锁紧的抱合结构可实现可拆卸调整，同时包覆式的连接结构可分散节点处的受力，避免碳纤维管在连接处出现应力断裂，整体结构紧凑无多余冗余设计，在保证连接强度的前提下尽可能压缩自身体积，适配轻量化机架、无人机机架、小型设备框架等多种需要正交管件拼接的使用场景，安装操作便捷，连接稳固可靠。
