手提式小型工业储气瓶结构设计

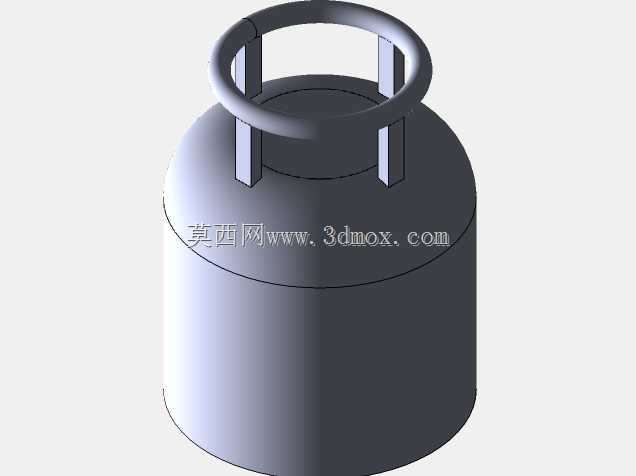

　　这款小型储气瓶的三维结构设计，首先要匹配小批量工业气体临时转运、现场检修作业供气、实验室小规模气源供给这类高频移动使用场景，区别于大型固定安装的立式储气罐，这类手提式气瓶的核心设计逻辑始终围绕便携移动、安全承压、操作便捷三个核心维度展开。从结构组成来看，瓶身采用等径直筒搭配上下标准椭圆封头的焊接结构，这种结构形式能在同等壁厚、同等容积下实现最优的应力分布，避免直角转角处的应力集中问题，日常承压使用时筒壁的环向、轴向应力分布更均匀，能有效降低长期充放压带来的金属疲劳风险。顶部的护圈结构通过三根均匀分布的支撑立柱与上封头焊接固定，护圈本身采用圆钢弯制成整圆结构，一方面可以完全保护顶部的瓶阀组件，避免转运、堆放过程中磕碰导致瓶阀变形泄漏，

　　另一方面整圈护圈可以直接作为提手使用，相比分体式提手受力更均匀，单人手提转运时握持手感更舒适，也能适配简易吊具的短距离吊装作业。设计过程中首先要明确安装与使用的边界尺寸，瓶身直径控制在单人双臂可环抱的范围内，整体高度不超过普通人胯部位置，确保手提时重心处于人体小臂自然下垂的受力区间，长时间转运不会出现过度疲劳；护圈的内径要大于瓶阀的最大外接轮廓尺寸，预留出足够的扳手操作空间，方便日常开关瓶阀、连接减压阀的操作，不会出现工具与护圈干涉的问题。支撑立柱的分布角度经过反复调整，三根立柱呈120度均匀排布，既不会遮挡瓶阀的操作空间，又能保证护圈受到侧向撞击时，支撑力可以均匀传递到上封头，不会出现单根立柱受力过大开焊的问题。

　　瓶身底部的下封头做了小尺寸的直边段设计，放置在地面时可以保证足够的支撑稳定性，不会因为地面轻微不平整就出现倾倒，同时直边段也能避免封头圆弧面直接接触地面，减少日常拖动带来的封头磨损，延长瓶体的实际使用寿命。在细节设计上，瓶身与封头的焊接位置预留了标准的焊接坡口，建模时就考虑了实际焊接工艺的焊脚尺寸要求，避免后续生产时出现焊接强度不足的问题；护圈与立柱的连接位置做了小圆弧过渡，既可以减少应力集中，也能避免尖锐边角划伤操作人员。这类小型气瓶的设计还要兼顾堆叠存放的需求，顶部护圈的高度经过测算，堆叠时上层气瓶的底部可以刚好卡入下层护圈的内圈，不会出现滑动移位，适配仓储时的多层堆放要求，提升仓储空间的利用率。

　　整个模型的结构完全匹配实际钣金卷制、焊接加工的工艺要求，没有出现无法落地的异形结构，所有的圆角、壁厚参数都符合承压容器的相关设计规范，既满足日常移动使用的便携性要求，也能保证承压使用时的结构安全性，可直接用于工艺拆解、作业场景模拟、配套供气系统布局设计等工作场景。
