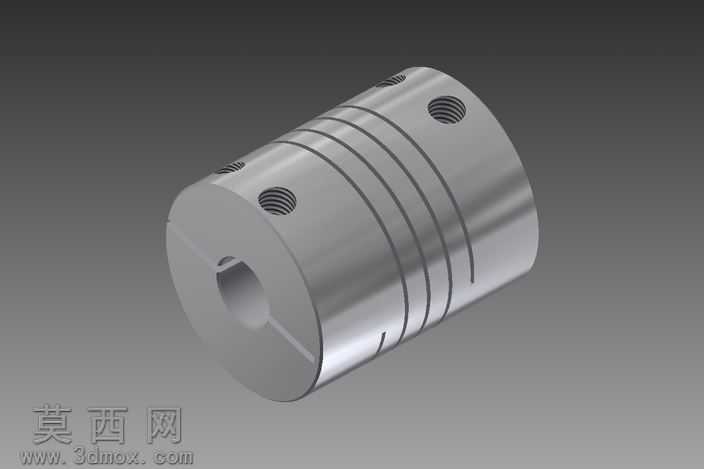

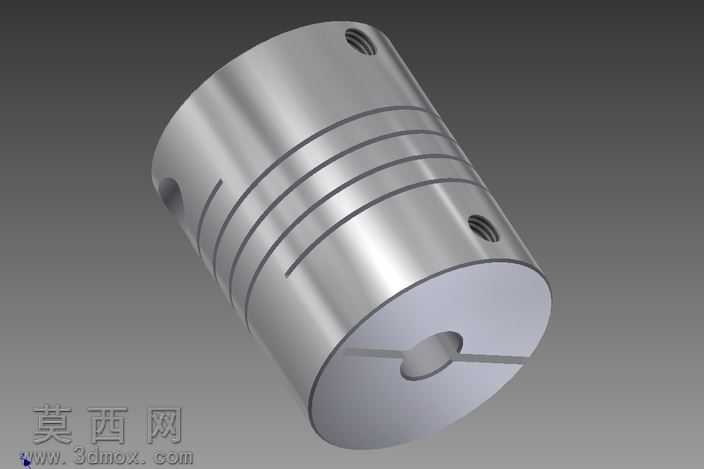

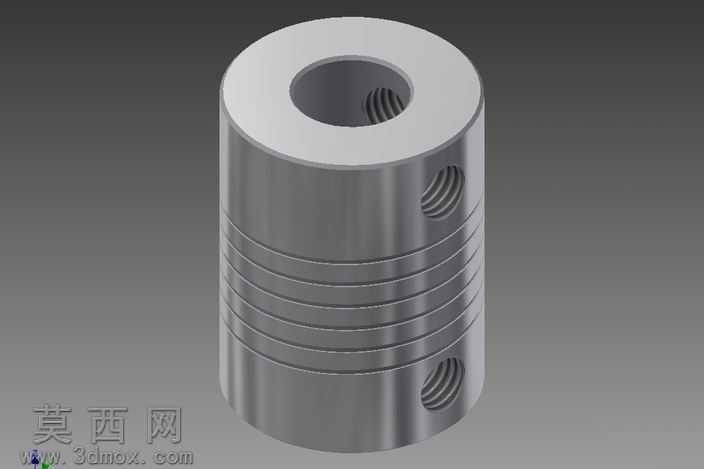

本作品为适配微型数控设备传动场景设计的绕线式弹性联轴器,整体采用三维建模软件完成全参数化设计,建模阶段先以回转体命令构建联轴器的基础圆柱基体,分别完成两端轴孔的特征创建,其中一端轴孔预留键槽结构以适配带键的动力输出轴,另一端轴孔做光滑内孔处理适配从动端光轴连接需求。建模过程中严格控制各部分尺寸公差,两端轴孔的同轴度公差按照精密传动要求设定,保证传动过程中的回转精度。在外壁特征创建阶段,先完成周向均布的紧定螺钉螺纹孔设计,每个轴孔端对应设置两个径向螺纹孔,用于安装紧定螺钉实现轴与联轴器的锁紧固定,避免传动过程中出现轴与联轴器的相对滑动。之后完成外壁螺旋绕线槽的特征创建,采用螺旋扫描切除的方式生成连续的多圈平行切槽,切槽的宽度、深度以及圈数经过反复参数调整,既保证联轴器具备足够的弹性补偿能力,可以补偿两轴之间存在的微小径向、角向以及轴向偏差,又保证联轴器整体具备足够的扭转刚度,满足微型数控设备的精密传动需求,避免传动过程中出现过大的回转间隙影响加工精度。材质设定阶段,将联轴器主体材质设定为高强度铝合金,该材质具备重量轻、防锈性能好、弹性适中的特点,非常适合微型传动场景使用,渲染阶段采用金属磨砂材质效果,还原铝合金零件经表面氧化处理后的真实质感,对螺纹孔、切槽边缘等细节位置做倒角处理,避免应力集中问题,同时还原真实机械加工零件的工艺特征。整体设计围绕微型数控设备的紧凑安装空间、小扭矩精密传动的需求展开,在保证结构强度的前提下尽可能缩小联轴器的整体体积,切槽结构的设计经过力学仿真验证,在额定扭矩下不会出现塑性变形,同时可以有效吸收传动过程中的微小振动,提升微型数控设备运行的平稳性,两端的紧定螺钉安装位置做了沉孔处理,保证螺钉安装后不会突出联轴器外壁,避免运转过程中出现干涉问题,整体结构简洁实用,加工工艺性好,适合采用棒料经数控车削、铣削加工完成量产制造。
