多传感器集成防护承载盒结构设计

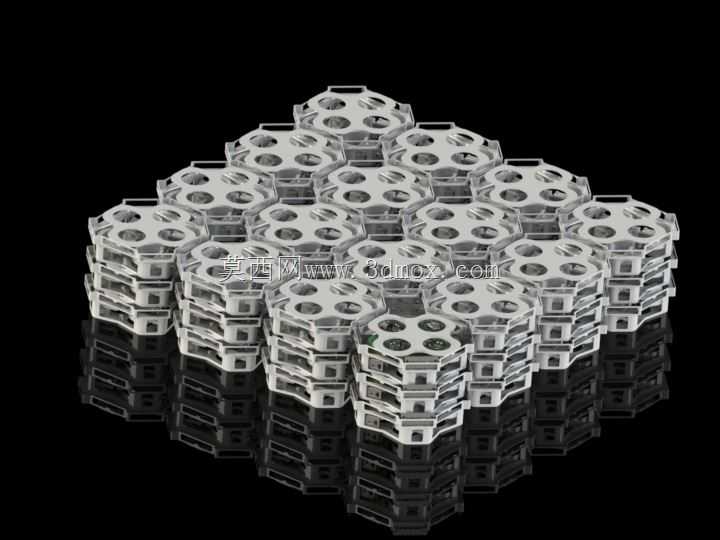

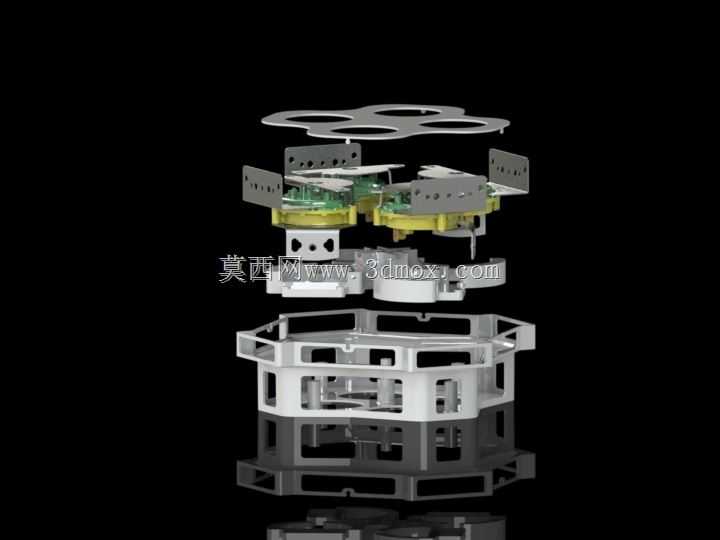

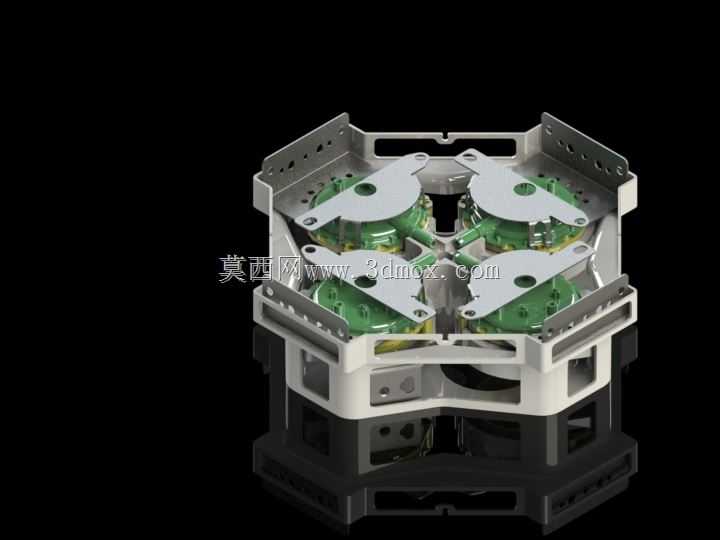

　　在工业传感检测、户外数据采集、多节点传感阵列部署场景中，传感单元的防护承载结构直接决定整套检测系统的运行稳定性，这款集成式传感器防护盒，正是针对多传感器集中布设的工况需求开发的结构方案。从实际使用场景来看，这类结构常应用于工业现场多参数同步采集点位、户外环境监测站、分布式传感检测阵列中，需要同时解决多颗传感器的固定定位、外力冲击防护、运输流转防护、安装空间适配等多重工程问题。设计之初就摒弃了单传感器独立封装再拼接的思路，采用一体化集成式承载框架，整体外轮廓适配22英寸×22英寸×7英寸的安装边界，框架内部预留了4组独立的传感器安装位，可同时容纳4颗传感单元完成固定，整套结构包含192个细分组成零件，

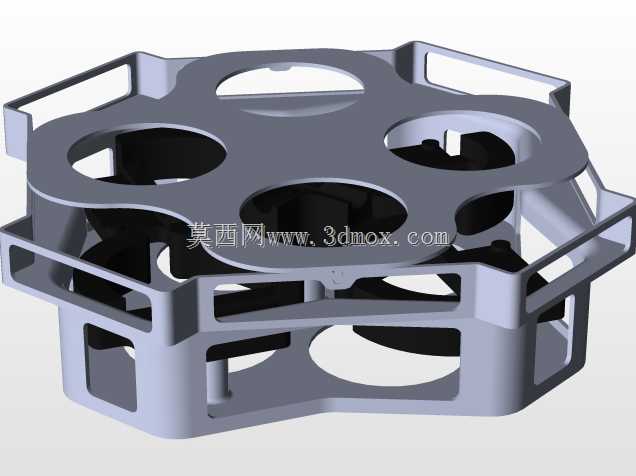

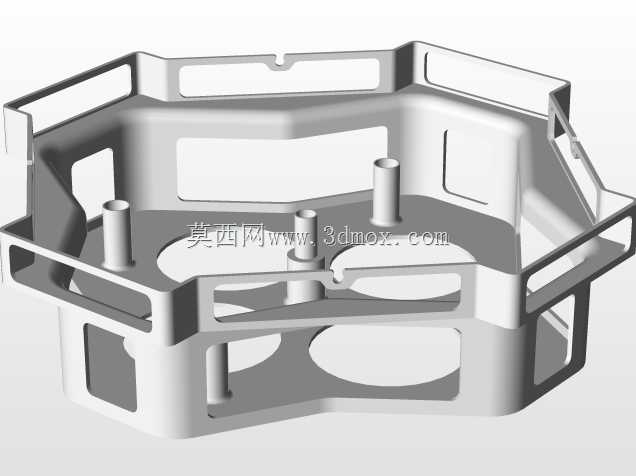

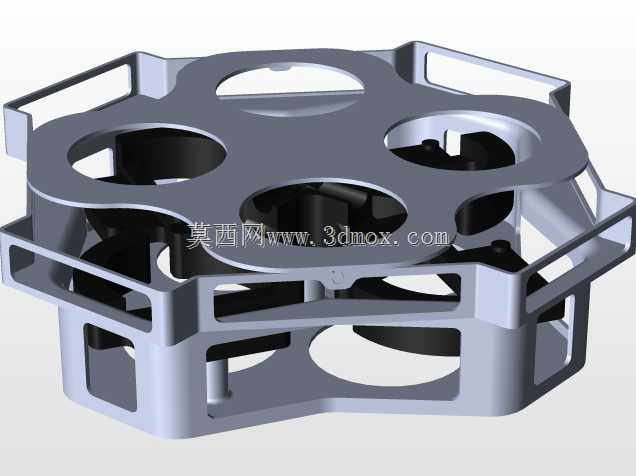

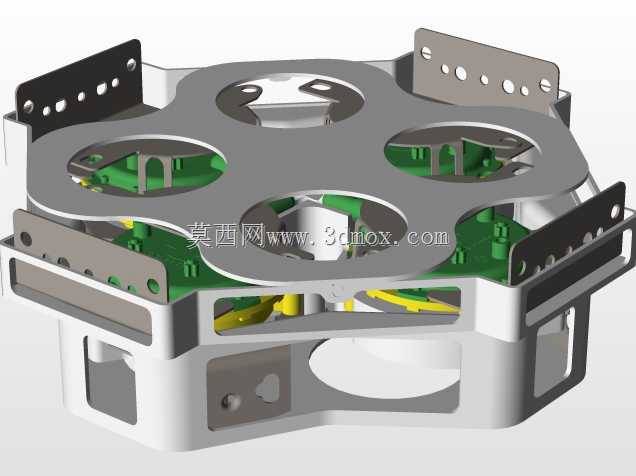

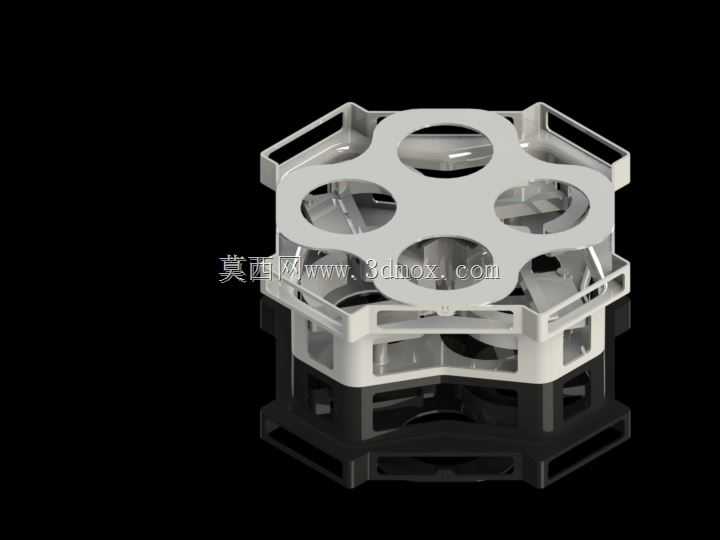

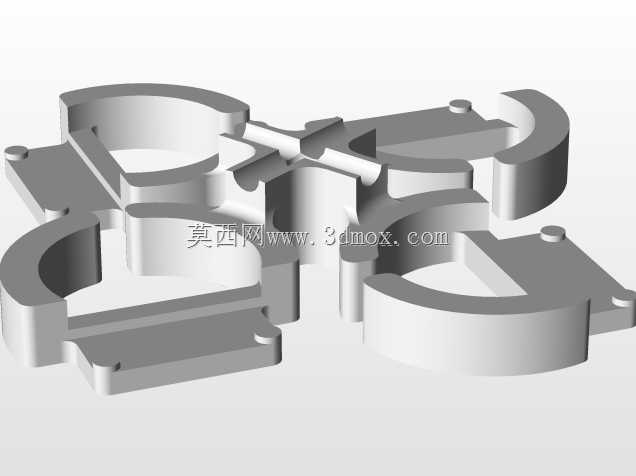

　　通过框架式镂空结构在保证结构强度的前提下尽可能降低整体自重。结构设计上采用分层嵌套的框架构型，外层为带安装耳的六边形承载外框，外框预留的镂空槽位既可以作为安装时的对位卡口，也能在设备受到侧向冲击时通过结构形变吸收部分冲击能量，避免外力直接传递到内部传感单元；中层设置带定位孔的承载隔板，每个孔位对应一颗传感器的安装基准，孔位边缘做了限位凸台设计，传感器装入后可通过卡接或紧固件完成固定，不需要额外设计转接支架；上下层框架通过卡扣式连接结构拼合，拼合面预留了密封槽位，可根据使用场景加装密封胶条，满足防尘防水的防护等级要求。考虑到零售分销、现场转运的需求，整个盒体闭合后形成封闭的刚性防护空间，内部传感器不会因为运输过程中的颠簸、

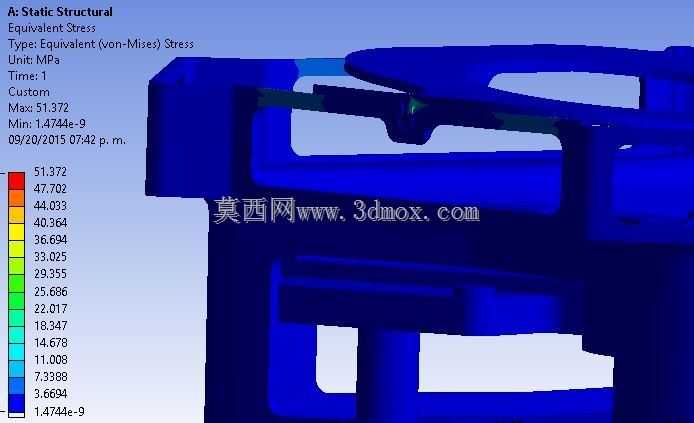

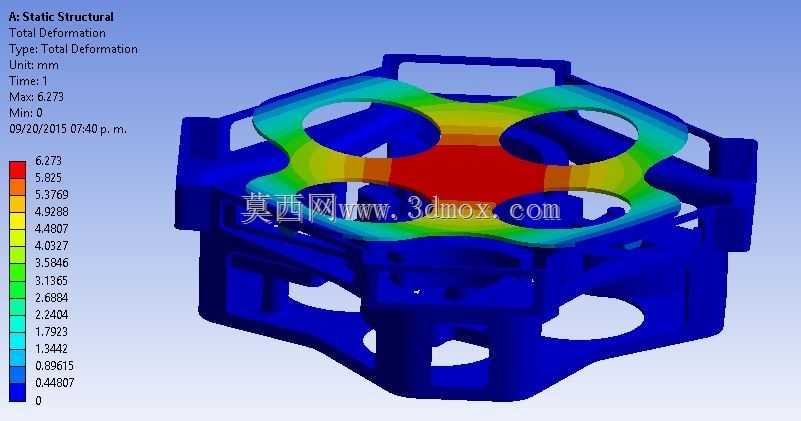

　　磕碰出现移位或引脚损坏的问题，同时框架上的镂空结构也不会完全遮挡传感器的检测端面，保证光学、气体类等需要接触检测介质的传感器可以正常完成数据采集，不会因为壳体遮挡影响检测精度。安装适配性上，外框预留的多组安装耳可以适配不同规格的安装支架，既可以固定在工业设备的机架平面上，也可以通过抱箍结构固定在杆状安装载体上，适配不同现场的安装条件；结构的壁厚经过受力仿真优化，在常规工业现场的振动、冲击工况下不会出现结构开裂或变形量超标的问题，同时镂空设计也为传感器的接线预留了充足的走线空间，线缆可以通过框架侧边的槽位规整引出，避免线缆杂乱缠绕影响后期维护。
