Stratasys论坛纪念bump地图持卡摆件

　　这类持卡标识摆件主要应用于行业技术论坛、线下用户交流活动的身份核验场景，区别于常规纸质参会证件，实体立体持卡件可重复使用，同时具备活动纪念属性，在增材制造行业用户交流活动中，这类定制化标识件既能快速区分参会人员权限等级，也可作为技术交流活动的周边留存，适配不同规模的行业沙龙、技术峰会现场使用。该摆件分为持卡主体与附属车牌结构两个部分，持卡主体采用FDM工艺打印成型，这类工艺成型的部件具备足够的结构强度，日常手持、摆放过程中不易出现弯折断裂问题，表面可做后期打磨上色处理，适配不同活动的视觉标识需求；附属车牌结构采用PolyJet工艺打印，可实现更高的表面精度与多材质复合成型效果，表面的文字、纹理细节还原度更高，适合呈现精细的标识内容。

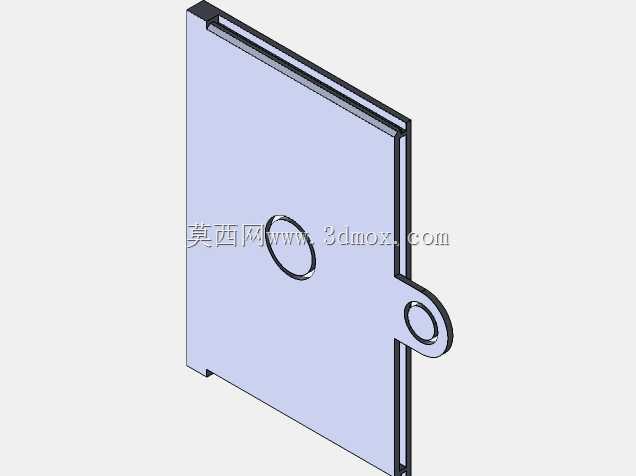

　　设计过程中优先考虑了不同打印工艺的成型边界，持卡主体的壁厚设置在1.8mm-2.2mm区间，既保证FDM打印过程中不会出现薄壁翘曲问题，也能控制整体重量，单手握持时无明显坠手感；边缘全部做R1.2mm的圆角过渡，避免打印过程中出现尖锐边角的层间剥离问题，同时日常取用过程中不会划伤手部。安装摆放层面，持卡主体背部预留了标准证件夹卡槽，可适配常规宽度的挂绳卡扣，也可直接放置在桌面作为立式标识牌使用，底部做了10mm宽度的平整支撑边，放置在水平桌面时倾斜角度控制在15度，符合日常观看的视觉角度，无需额外支撑结构即可稳定摆放。附属车牌结构与持卡主体采用卡扣式连接，预留的0.2mm装配间隙可直接完成插拔装配，不需要额外粘接固定，

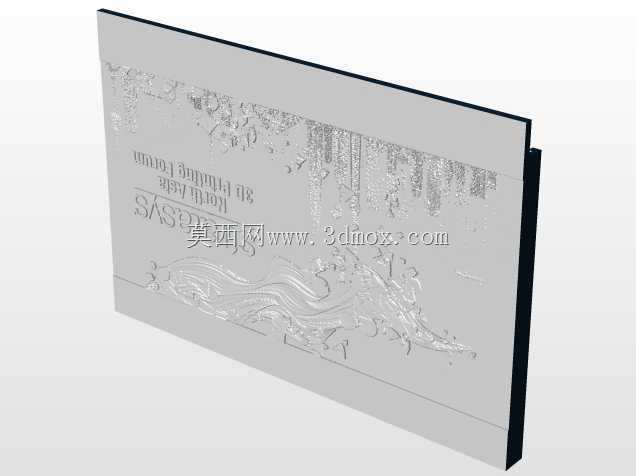

　　方便后期更换不同标识内容的车牌配件，适配不同场次活动的使用需求。结构设计上规避了大尺寸平面结构，所有平面区域都增加了0.3mm高度的加强筋网格，既减少FDM打印过程中的平面翘曲变形问题，也提升了整体结构的抗扭强度，即使从1米左右的高度意外跌落，也不会出现结构碎裂问题。表面的bump地图纹理采用凹凸映射方式生成，纹理深度控制在0.15mm，既保证视觉上的纹理辨识度，也不会因为纹理过深导致打印过程中出现支撑残留，后期处理时仅需简单去除支撑即可获得完整的纹理效果，不需要额外的表面喷砂、抛光工序。
