径向螺旋流道热电冷却装置结构设计

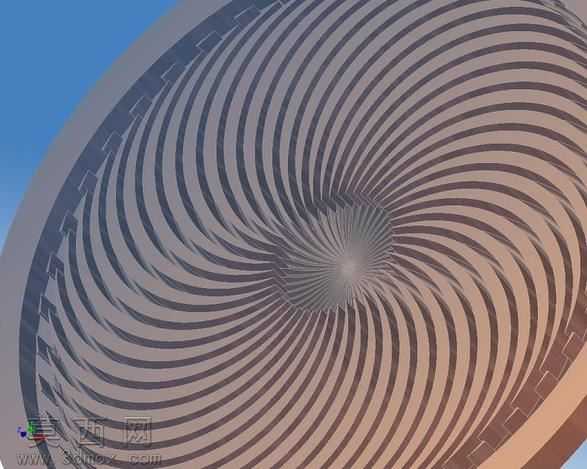

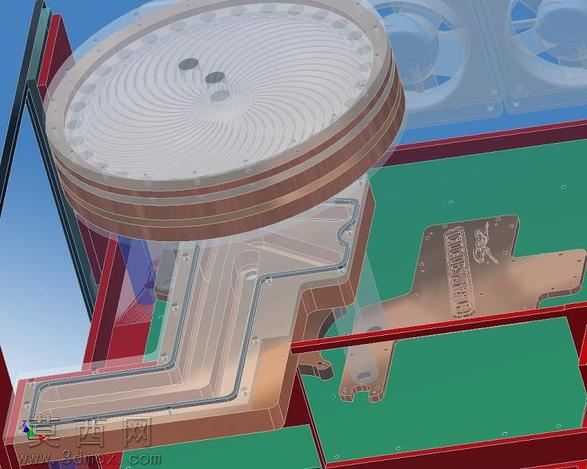

本作品为面向工作站散热场景的径向TEC冷却器三维模型，整体采用同轴径向布局设计，核心散热面以中心为原点向外辐射排布等距螺旋流道，流道沿径向平滑延展无直角拐点，可最大程度降低冷却液循环过程中的流阻损失，避免局部滞流引发的散热死角问题。建模阶段采用参数化草图驱动特征生成，首先绘制中心汇流腔的基准轮廓，通过螺旋线方程定义单条流道的曲率路径，再通过圆周阵列完成全周流道的均匀排布，保证每一条流道的长度、截面尺寸完全一致，实现冷却液从中心进水腔向四周环形出水腔流动时的流量均匀分配，让热电制冷片的冷量可以通过金属基体均匀传递到循环水路中。模型渲染阶段对基体材质做了精细化处理，主体散热基体赋予高导热铝合金材质，调整金属粗糙度参数模拟阳极氧化后的哑光金属质感，流道内壁做光滑镜面反射参数设置，还原精密机加工后的流道表面状态，中心热电制冷模块贴合面做平面度约束，保证制冷片与散热基体的接触热阻处于最低水平。结构设计上充分考虑TEC制冷单元的工作特性，中心区域预留TEC元件的安装定位槽，槽体尺寸与标准半导体制冷片公差匹配，周边设置密封胶圈的安装位，避免水冷循环过程中出现渗漏问题，进水口与出水口采用同轴径向布局，进水接口位于装置中心正下方，出水接口位于外圆周侧的环形集水腔位置，可直接对接外部水冷循环管路，无需额外转接结构。设计过程中针对螺旋流道的截面参数做了多轮优化，通过调整流道的深度、宽度以及螺旋升角，平衡冷却液的换热接触面积与流动阻力，既保证冷却液在流道内有足够的停留时间完成热交换，又不会因为流阻过大增加循环水泵的工作负载，整体结构紧凑无冗余设计，可直接适配xeon工作站的CPU散热安装位，实现从发热源到外部水循环回路的热量定向转移，完成高效制冷散热的功能需求。
