适配8号木螺钉的1英寸宽小型P形夹结构

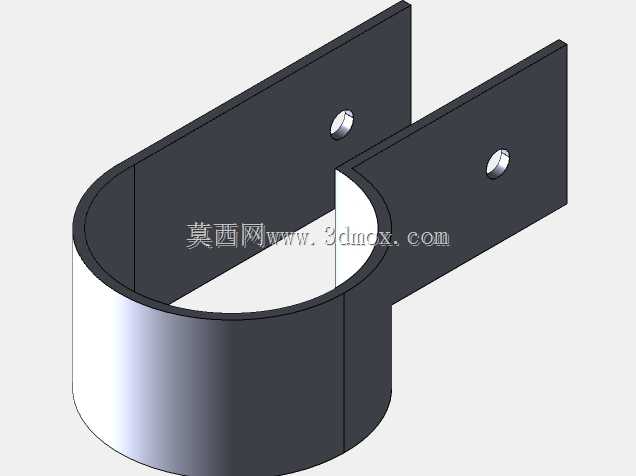

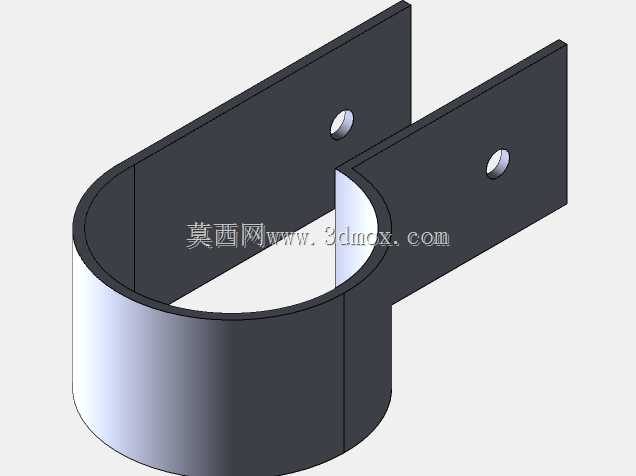

　　做设备机架、管线排布、轻型构件固定的结构工程师，大概率都接触过这类P形夹的选型与应用，它属于轻载固定场景里成本极低、安装效率极高的一类紧固件，不像卡箍需要额外的锁紧螺栓，也不像焊接支架需要破坏基材表面，在民用设施、轻型工业设备、户外管线固定场景里的出镜率非常高。这款P形夹的夹持内径适配1英寸规格的圆管、圆杆类构件，两个安装翼板上的预制孔专门匹配8号木螺钉的安装尺寸，不管是在木质基材、轻钢龙骨还是预制的型材安装面上，都能直接对位拧入紧固件完成固定，不需要现场扩孔或者额外加工安装位，能大幅减少现场安装的工序耗时。从结构设计逻辑来看，这款P形夹采用单开口的半环抱结构，夹持段的圆弧曲率和被夹持构件的外径完全匹配，

　　安装后圆弧面能和被夹持件形成足够的接触面积，避免局部应力集中夹伤薄壁管线或者杆件表面，两个平直的安装翼板从圆弧段的开口端向外平行延伸，翼板和圆弧段采用一体化弯折成型，没有额外的拼接焊缝或者连接结构，整体的结构强度一致性更好，长期受振动载荷也不容易出现连接部位开裂的问题。翼板上的安装孔做了沉孔设计，8号木螺钉拧入后钉头可以完全没入翼板表面，不会出现突出的钉头剐蹭周边构件或者布线的情况，安装完成后夹具体的外表面没有突出的尖锐结构，在人员容易触碰的安装位置也能避免剐蹭风险。实际应用中，这类P形夹常用来固定电气布线的穿线管、小型设备的气路软管、轻型护栏的扶杆件、户外设施的小型支撑杆件，单夹的额定静载能满足多数轻载固定场景的需求，

　　因为整体结构没有活动部件，安装完成后不需要定期维护锁紧，在户外、高粉尘这类维护不便的场景里适用性很强。设计这类夹具体的时候，需要重点控制圆弧段的回弹量，弯折成型后圆弧的内径公差要控制在合理范围，避免间隙过大导致夹持松动，或者过盈量太大导致安装时无法顺利卡入被夹持件，翼板的平面度也要做相应控制，保证安装时翼板能完全贴合安装基面，不会出现翘边导致螺钉锁紧后夹具体变形的问题。两个安装孔的中心距要和常用的安装位孔距匹配，孔边到翼板边缘的距离要满足螺钉安装的边距要求，避免拧入螺钉时翼板出现开裂变形。夹具体的弯折圆角处要做合理的R角过渡，避免应力集中导致长期使用后弯折处出现疲劳断裂，尤其是在有持续振动的设备上使用时，弯折处的应力释放设计直接决定了夹具体的使用寿命。
