起重机电气控制柜结构设计模型

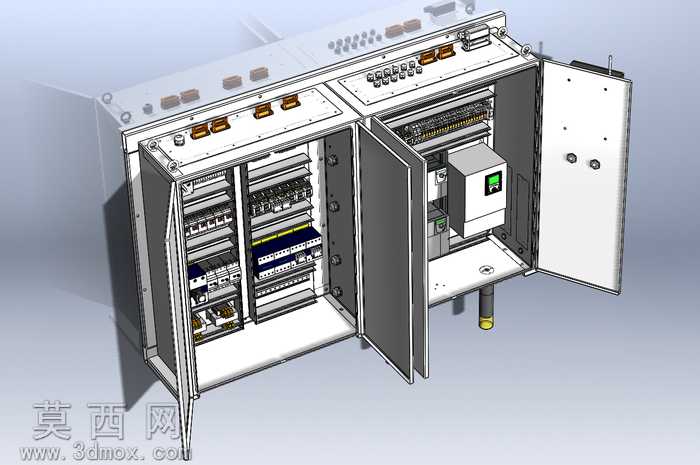

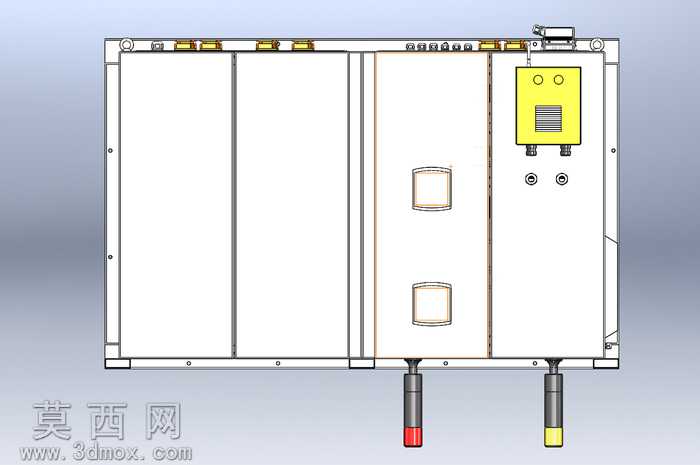

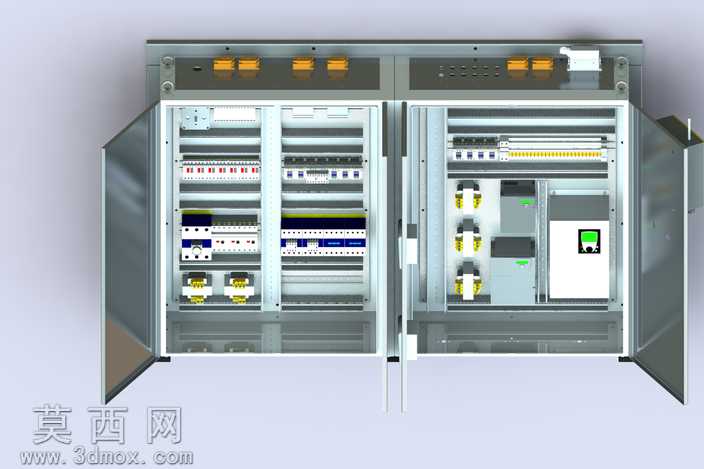

本模型为起重机配套的电气控制柜三维设计成果，完整还原了起重机电控系统的柜体布局与内部元件排布逻辑，建模过程严格遵循工业电气柜设计规范，兼顾结构合理性与实际装配可行性。建模阶段采用自顶向下的设计思路，首先完成双开门立式柜体的主体框架搭建，精准还原柜体的钣金折弯结构、柜门铰链安装位、顶部操作按钮预留孔位，确保柜体外壳的尺寸精度符合电气柜通用安装标准，同时对柜门的开合角度、内部安装梁的固定位置做了参数化约束，可根据实际元件选型快速调整柜体内部空间尺寸。内部元件排布遵循强弱电分离、操作维护便捷的设计原则，左侧柜体分层布置断路器、交流接触器、接线端子排等低压配电元件，每层安装导轨的位置、元件之间的安全间距都按照电气安装规范预留，既保证布线时的走线空间，也避免元件工作时的电磁干扰；右侧柜体重点布置变频器、PLC控制模块、电源单元等核心控制元件，针对发热较大的元件预留了散热通风空间，同时规划了独立的走线槽位置，让动力线与控制线能够分层布设，减少信号干扰问题。渲染阶段对不同材质做了精准区分，柜体外壳采用冷轧钢板喷塑的哑光金属质感，内部安装导轨采用镀锌亮面金属材质，电气元件根据实际产品外观还原了塑料外壳、接线端子、操作按钮的不同材质表现，柜门打开状态下的内部结构清晰可见，能够直观呈现整个电控柜的装配逻辑。该设计充分考虑起重机作业的复杂工况，柜体结构具备足够的结构强度，内部元件的固定方式都做了抗震设计，能够适应起重机运行过程中的振动环境，同时面板区域的操作按钮、状态指示灯布局符合操作人员的使用习惯，方便日常的设备操作与故障排查，整个模型完整复现了起重机电控柜从外壳到内部元件的全部细节，可用于电气设计方案展示、装配工艺指导以及相关教学演示场景。
