工业型材拼接多层储物承载机架结构

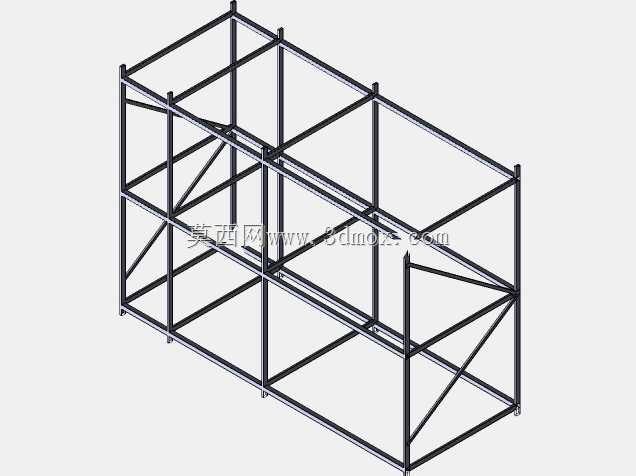

　　该机架采用标准工业型材拼接搭建，整体为三层开放式框架结构，主要应用于生产车间物料暂存、设备配套承载、工位旁工具及工件分类存放场景，也可作为自动化生产线旁的辅助置物支撑结构，适配轮毂电机相关装配工位的物料周转、零部件临时摆放需求，能有效规整作业区域零散物料，减少工位杂乱带来的操作阻碍。从结构设计逻辑来看，框架主体采用矩形截面型材作为主支撑立柱与横梁，立柱沿框架长度、宽度方向均匀排布，每层横梁通过标准连接件与立柱固定，保证框架整体的抗扭与抗弯性能；在框架受力薄弱的转角、跨距较大的横梁连接处，增设斜向支撑型材做三角加固，抵消满载状态下框架产生的侧向形变，避免长期承重后出现结构松动、层板下沉的问题。框架整体外形为规则长方体结构，

　　安装边界无外凸尖锐部件，底部预留可调脚杯安装位，可根据车间地面平整度调整整体水平度，适配不同平整度的水泥、环氧地坪安装场景，无需额外做地面预埋处理，安装移位都较为便捷。每层承载区域预留标准安装孔位，可根据实际使用需求加装木质、金属层板，或者定制工装夹具固定板，既可以放置重量较大的电机零部件、工装工具，也可搭配分隔件做小型螺丝、配件的分类格，适配不同的储物承载需求。框架的型材拼接处均采用隐藏式连接件设计，外表面无突出的螺栓头，避免取放物料时出现刮蹭，同时整体开放式的结构设计，让各层存放的物料一目了然，作业人员无需翻找即可快速拿取所需工件，能有效提升工位作业效率。在结构强度校核层面，主支撑立柱的选型满足每层均布额定载荷下的挠度要求，

　　斜撑的布置位置经过受力路径优化，将层板承载的重力快速传导至底部支撑脚，避免局部应力集中导致的型材变形，整体结构无需焊接，全部采用装配式连接，后期可根据使用需求灵活调整层间距，或者拓展框架的长度、宽度尺寸，适配不同阶段的生产储物需求，相比焊接式机架，拆装重组的成本更低，适配场景更灵活。
