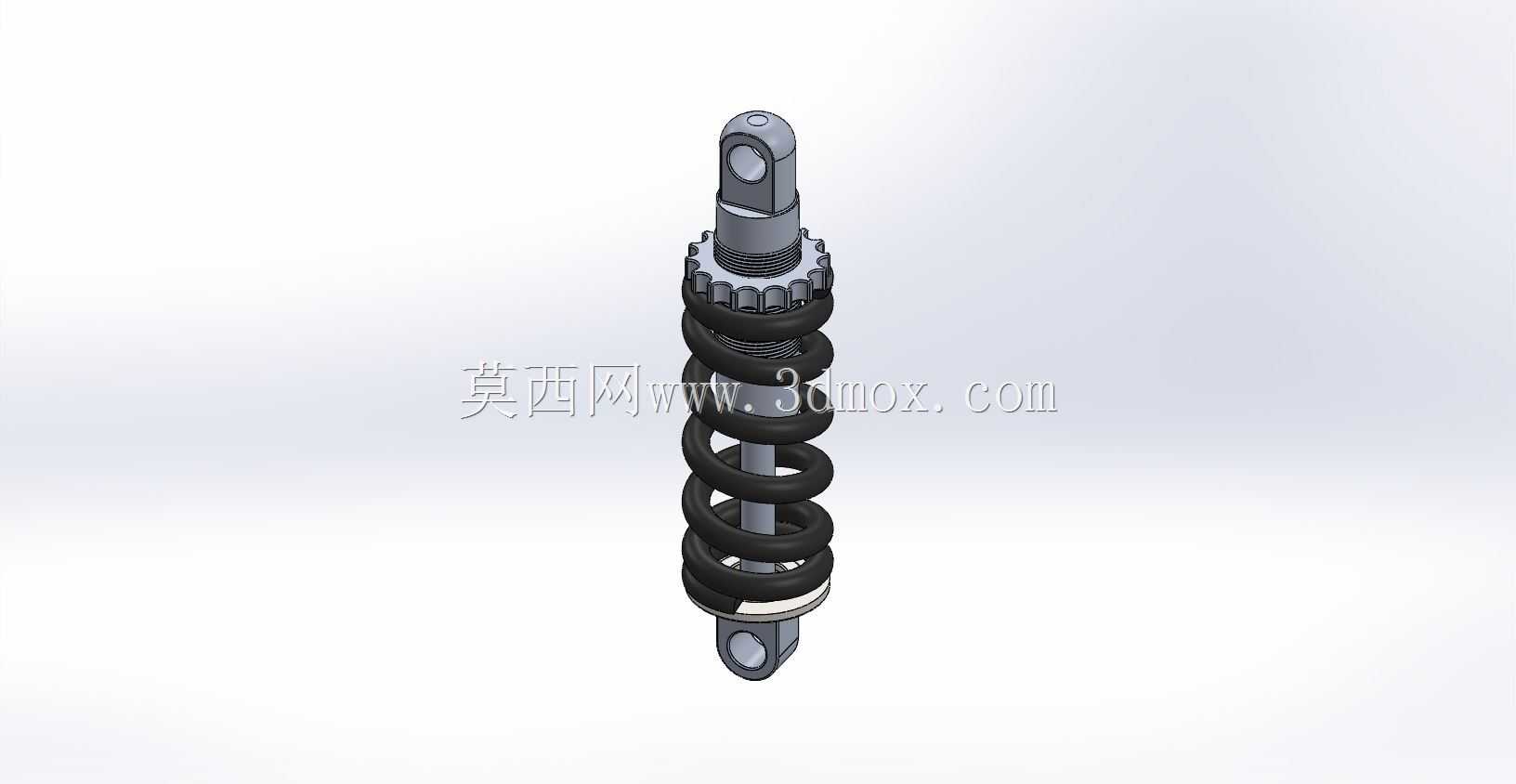

小型轮毂电机配套螺旋弹簧减震器结构

　　这类小型螺旋弹簧式减震器，多配套于轻型电动两轮车、小型电动代步车的轮毂电机驱动轮侧，是轮边悬挂系统里承担缓冲吸能的核心部件，日常行驶中会直接承接路面传递来的垂直方向冲击，把颠簸路段产生的瞬时冲击力通过弹簧形变逐步耗散，避免刚性冲击直接传递到车架主体，既能够提升驾乘过程的平顺性，也能减少轮毂电机、车架连接部位受交变冲击出现的结构疲劳损伤。从结构设计逻辑来看，这款减震器采用上下单耳吊耳式安装结构，两端的铰接孔可以配合销轴完成与车架、轮边摇臂的铰接固定，安装时不需要额外设计复杂的连接座，适配多数小型代步车的摇臂式悬挂布局；中间的螺旋弹簧作为主要弹性承载部件，配合上部的调节齿圈结构，可根据实际负载需求调整弹簧预紧压力，

　　匹配不同载重场景下的减震软硬需求，活塞杆与筒身的配合结构承担导向作用，保证弹簧压缩、回弹过程始终保持轴向运动，避免出现偏载卡滞的问题。在安装边界上，这款减震器眼对眼的安装中心距为165mm，这个尺寸适配多数10-12寸轮毂电机配套的两轮车悬挂行程需求，安装时需要预留足够的压缩行程空间，避免弹簧压并时出现结构硬碰撞；弹簧部分采用10mm直径的弹簧钢丝绕制，线圈直径为36mm，这个参数匹配的弹簧刚度可以覆盖单人轻型代步的常规负载需求，既不会因为刚度过大导致滤震效果差，也不会因为刚度过小在重载时出现弹簧压并、打底的问题。在实际选型适配时，需要注意两端铰接孔的同轴度误差控制，安装完成后要保证减震器在轮组上下跳动过程中不受侧向力，

　　否则会加速活塞杆密封件的磨损，缩短减震器的使用寿命；日常使用中弹簧表面需要做好防锈处理，避免长期接触泥水导致钢丝锈蚀，影响弹簧的疲劳强度。建模过程中需要重点还原弹簧的螺旋升角、两端吊耳的铰接孔位置精度，以及上部调节齿圈的齿形结构，保证装配干涉检查时能够准确模拟实际安装状态，为后续的悬挂运动仿真、整车装配验证提供准确的模型基础。
