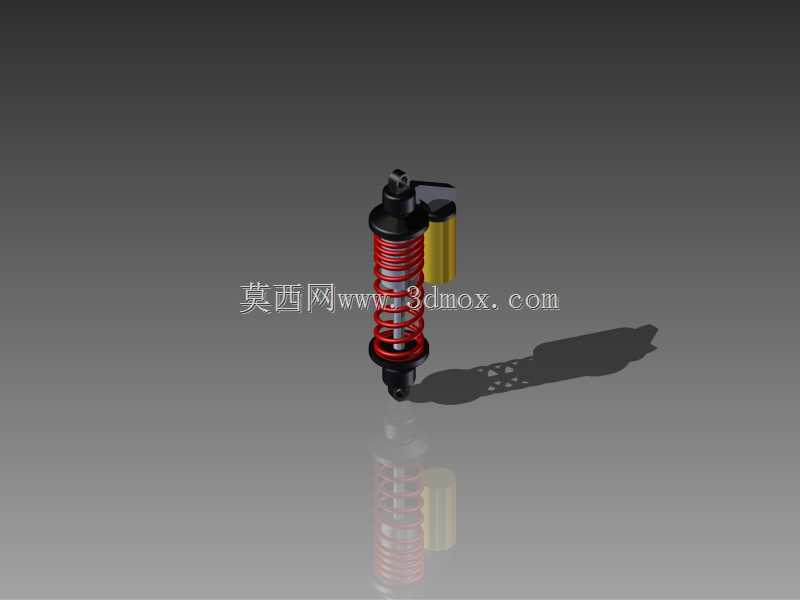

带外置储液罐的汽车悬架减震器结构

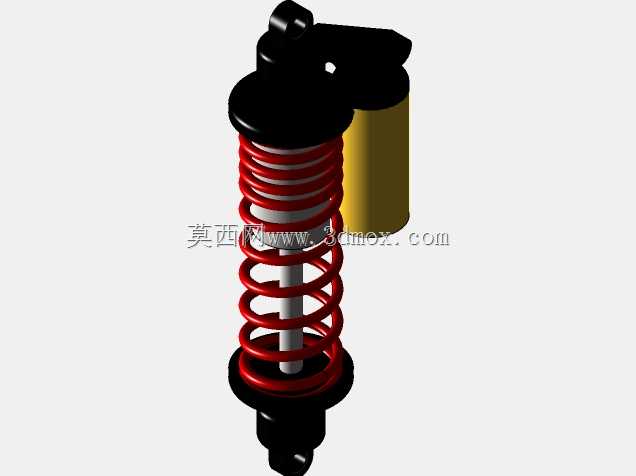

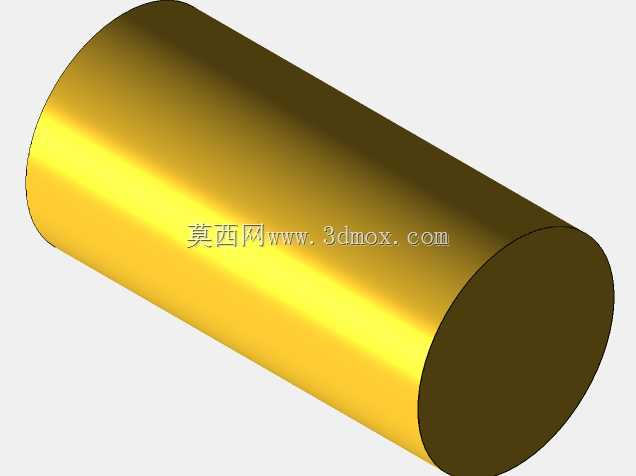

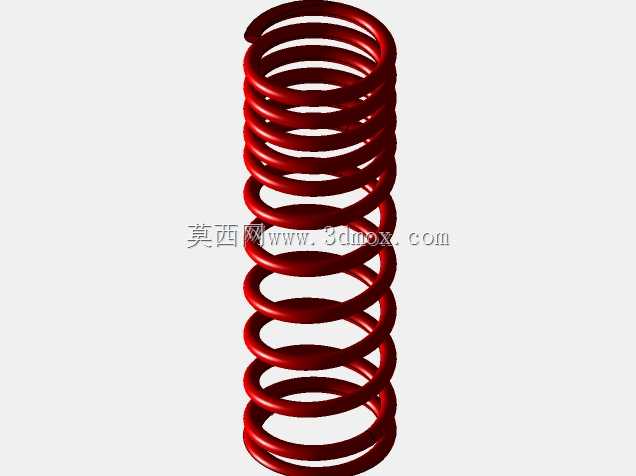

　　在乘用车辆、越野改装车型以及小型非道路轮式机械的悬架系统中，这类带外置储液腔的减震部件是兼顾操控支撑性与行驶滤震性的核心结构件，区别于普通双向作用筒式减震器，外置储液罐的设计可以容纳阻尼油高速往复运动时产生的多余容积，避免长时间高频震动下阻尼油出现气泡、阻尼力衰减的问题，在连续颠簸路面、越野穿越场景下能保持稳定的阻尼输出特性。从结构设计逻辑来看，该部件将阻尼油缸作为核心承载主体，外部嵌套等节距螺旋弹簧，弹簧上下端通过弹簧座定位，上端预留带安装吊耳的连接支架，下端设置铰接式安装头，可直接适配麦弗逊式悬架或者多连杆悬架的安装点位，外置储液罐通过固定支架与阻尼油缸并行布置，不会额外增加径向安装尺寸，适配多数车型的轮拱内部安装边界。

　　实际装车运行时，减震器会将路面冲击带来的弹簧往复弹跳动能，通过阻尼阀片的节流作用转化为热能耗散，配合螺旋弹簧共同承担车身垂直载荷，既可以过滤路面细碎颠簸传递到车身的震动，也能抑制弹簧过强的往复弹跳，避免车轮出现抓地力不足、车身过弯侧倾过大的问题。建模过程中需要重点关注几个关键配合边界：上下安装点的铰接孔同轴度需要控制在合理公差范围内，避免装车后出现运动卡滞；螺旋弹簧的线径、中径、有效圈数参数需要匹配目标车型的簧载质量，保证静载状态下的弹簧行程预留足够的缓冲余量；阻尼油缸的外径与外置储液罐的中心距需要严格匹配实车安装空间，避免转向过程中与轮辋、刹车管路发生运动干涉。这类结构的减震器相比普通原厂减震器，能承受更大的阻尼负荷，

　　在改装场景中常用来匹配升高后的悬架系统，储液罐的外置结构也能提升阻尼油的散热效率，长距离颠簸行驶时不会因为油温过高出现阻尼变软的情况，结构上的防尘套设计可以阻挡泥沙、水渍进入油缸活塞杆表面，延长油封的使用寿命，减少漏油故障的发生概率。
