自行车用螺旋弹簧式减震构件结构设计

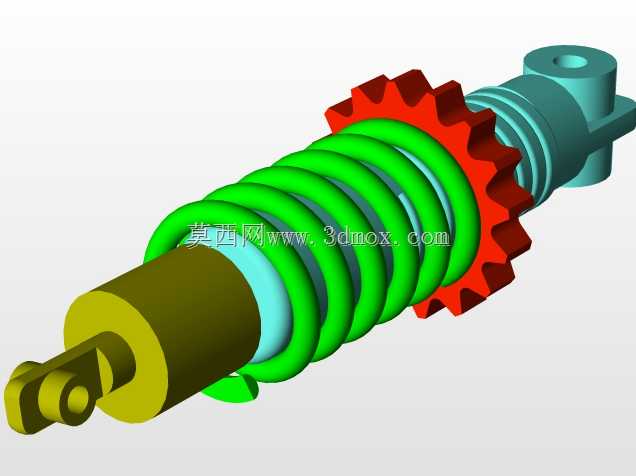

　　这款减震构件主要适配自行车骑行场景，多用于山地车、通勤减震车型的前后悬架连接位置，核心作用是吸收骑行过程中路面传递的颠簸冲击力，降低轮组跳动带来的车架震动，提升骑行过程的操控稳定性与骑乘舒适度，避免刚性连接结构在颠簸路况下出现应力集中导致的构件疲劳损坏。从结构设计来看，主体采用圆柱螺旋压缩弹簧作为核心弹性元件，弹簧中径、节距、有效圈数的参数匹配自行车常规骑行载荷区间，既保证足够的缓冲行程，也避免弹簧在极限压缩工况下出现并圈失效；弹簧外侧设置的齿状限位结构，可在弹簧压缩过程中起到径向限位作用，防止弹簧受侧向力出现偏斜脱出，同时齿形结构也能在安装时与周边配套件形成卡接定位，减少装配后的轴向窜动。

　　构件两端的连接结构分别适配车架与轮组摇臂的安装接口，一端采用带铰接孔的吊耳结构，通过销轴与车架安装座形成转动副，可适配悬架摆动过程中的角度变化，避免连接位置出现卡滞；另一端的带孔凸台结构用于连接轮组侧的摇臂，安装孔的孔径、同轴度公差按照通用自行车悬架接口标准设计，可直接匹配市面多数同规格减震车型的安装位，无需额外改制连接座。设计过程中充分考虑了实际骑行的受力特性，弹簧的刚度曲线经过匹配调校，在小颠簸路面提供柔和的滤震效果，在大冲击工况下能提供足够的支撑力，避免打底失效；构件整体的安装长度、压缩行程均控制在自行车悬架的常规设计边界内，不会出现安装后与车架、轮组、传动构件发生运动干涉的问题。阻尼部分的结构集成在弹簧内侧的芯轴位置，

　　可配合弹簧的伸缩运动提供合适的阻尼力，避免弹簧压缩回弹过程中出现多余的往复弹跳，让车轮能更好地贴合路面，提升抓地力。整个构件的外形结构紧凑，各部件的装配间隙经过合理校核，在泥水、扬尘等户外骑行环境下也能保证动作顺畅，外露的弹簧表面做了圆滑过渡处理，没有尖锐棱角，避免骑行过程中剐蹭衣物或者对骑行者造成磕碰伤害。
