轮毂电机配套减震缓冲支撑结构

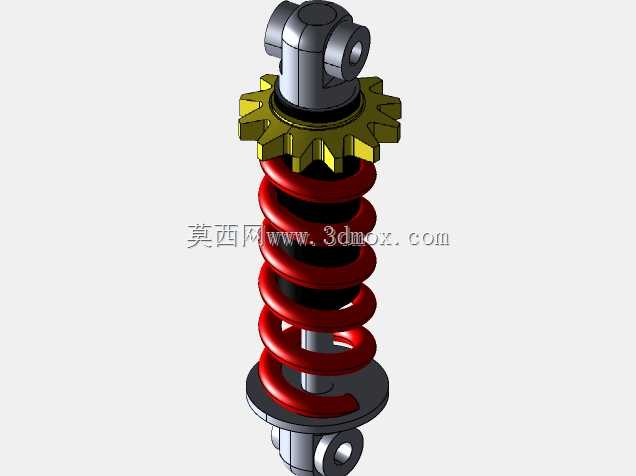

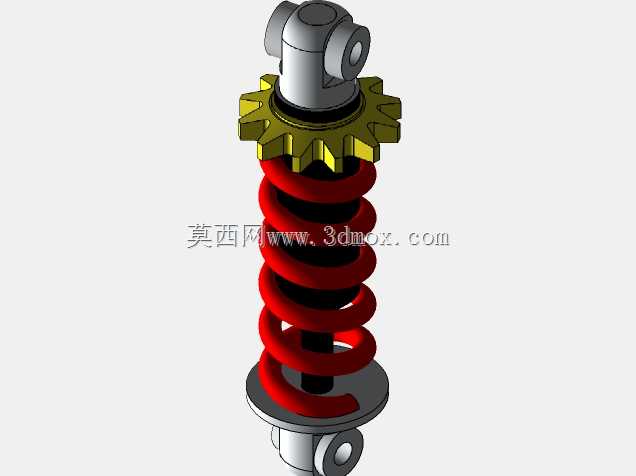

　　在低速短途电动代步设备、小型智能巡检机器人、仓储AGV小车的行走轮系设计中，这类适配轮毂电机的减震结构是轮端缓冲的核心部件，直接决定设备行进过程中的颠簸过滤效果与轮组贴地性能。不同于常规车辆悬架的大行程减震设计，这类适配轮毂电机的紧凑减震结构，需要在极小的安装空间内完成垂直方向的震动缓冲，同时承担轮组与设备主体机架之间的连接支撑作用，避免轮毂电机运行过程中受到硬冲击导致内部磁钢移位、绕组松动等故障。从结构设计逻辑来看，该减震件采用中心导向杆作为垂直运动的定位基准，导向杆与上方安装法兰保持严格的同轴度公差，避免缓冲过程中出现卡滞、偏磨问题；下方的圆形安装座直接对接轮毂电机的上端固定位，座体边缘做了圆弧过渡处理，减少应力集中的同时，

　　也能避免安装过程中刮擦电机外壳的接线部位。内部的弹性缓冲元件被约束在导向杆与安装座之间的封闭腔体内，不会因为设备行进过程中的泥水、灰尘侵入导致弹性元件提前失效，适配厂区、户外非铺装路面等复杂使用场景。安装边界方面，上方的法兰盘预留了标准的紧固件安装孔位，可以直接通过螺栓固定在设备底盘的预留安装位上，不需要额外设计转接支架；中心导向杆的伸出长度根据预设的最大缓冲行程做了限位设计，当受到超过额定载荷的冲击时，导向杆的轴肩会与上方法兰的限位面接触，避免弹性元件被过度压缩导致永久变形。下方的轮组连接位采用销轴铰接结构，允许轮组在小范围内随路面起伏做轻微的角度偏转，保证轮胎接触面始终与地面保持平行，提升抓地力的同时也能减少轮胎的偏磨损耗。

　　在实际选型匹配过程中，这类减震结构的额定载荷需要对应轮毂电机的自重加上单轮承担的设备载荷，预留15%左右的载荷余量，避免满载情况下弹性元件过早进入疲劳区间；导向杆的表面做了硬化处理，表面粗糙度控制在Ra0.8以下，减少往复运动过程中的摩擦阻力，同时提升耐磨性能，延长整体结构的使用寿命。日常维护过程中，只需要定期检查铰接销轴的磨损情况、紧固件的预紧力即可，不需要额外加注润滑脂，降低了设备后期的运维成本。
