无人机RC设备用锂聚合物3S电池结构

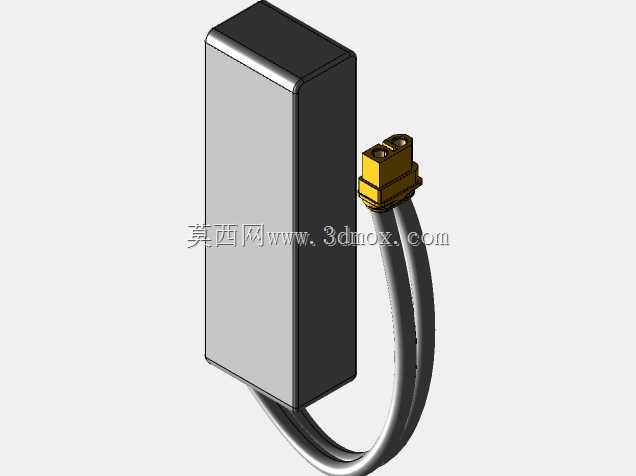

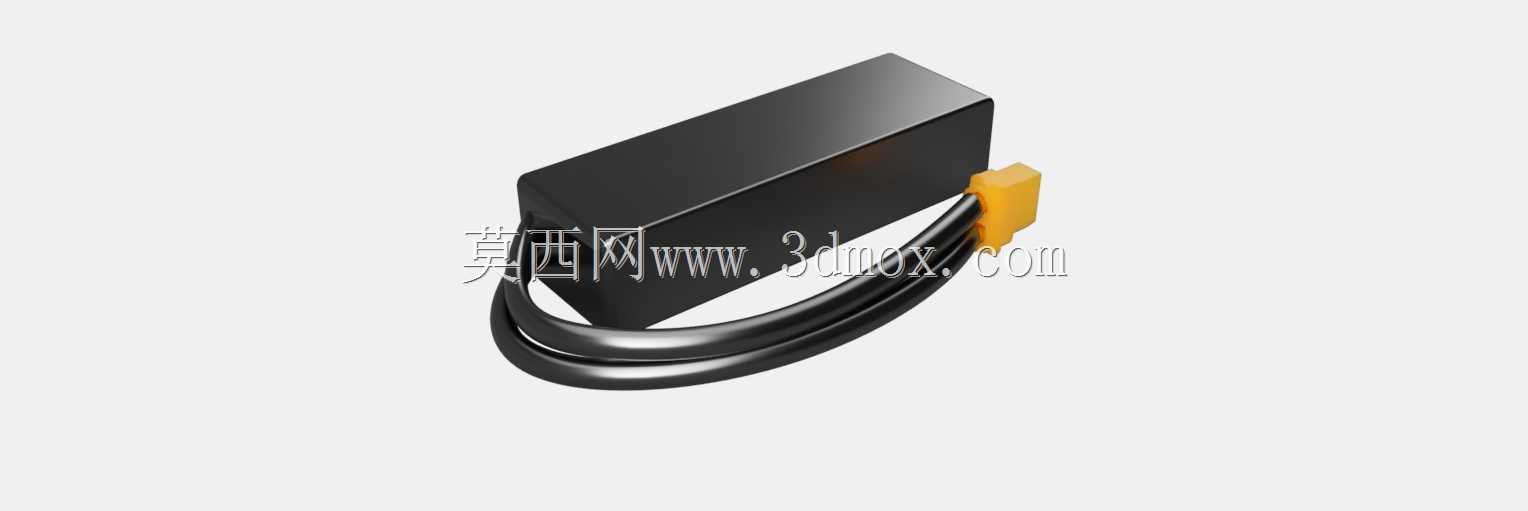

　　在航模、穿越机这类RC遥控设备以及小型工业无人机的动力系统选型中，锂聚合物3S电池是应用占比极高的动力源方案，这类电池的三维结构建模，往往是整机结构布局阶段必须完成的前置工作，直接决定了设备仓的空间预留、走线规划以及重心配平的合理性。从实际工程应用的角度看，这类3S锂聚合物电池的核心功能是为动力系统、飞控板、信号接收模块提供稳定的11.1V标称电压输出，能够支持短时间大电流放电，匹配无刷电机的瞬时功率需求，这也是它区别于普通消费类锂电池的核心特性。在进行这款电池的结构设计时，首先要还原真实量产产品的外形边界：主体为规整的长方体硬质封装结构，外壳做了圆角过渡处理，避免安装时与设备仓内壁产生硬接触剐蹭，

　　外壳表面预留的轻微弧度是为了适配热缩封装膜的贴合公差，建模时不能做成绝对锐利的直角，否则和实际产品的装配匹配度会出现偏差。电池引出的动力线缆做了自然的弯曲弧度还原，没有做成生硬的直线结构，这是因为实际使用中线缆会随安装位置自然弯折，建模时保留合理的弯曲余量，能帮助结构工程师在做整机干涉检查时，提前预判线缆弯折后是否会碰到桨叶、机架或者其他电子元件。端部的XT60连接器是这类电池的标准接插件，建模时严格还原了接插件的插拔导向结构、公头弹片的避让空间以及黄色护套的外形尺寸，确保在整机装配模拟中，接插件和设备端的母座能够完全对位，不会出现插拔干涉的问题。从安装边界来看，

　　这款电池的主体长宽高尺寸参考了市面主流1500mAh-2200mAh量级3S航模电池的通用尺寸，能够适配绝大多数中小型穿越机、固定翼航模以及小型巡检无人机的电池仓安装位，建模时预留的线缆长度也符合常规安装的走线需求，不需要额外调整线缆长度就能完成常规布局的装配。在做结构校验时，还要考虑电池的重量分布特性，主体部分重量集中，线缆和接插件重量占比极低，建模时的质量点分配也贴合实际产品的重心位置，方便工程师在做整机重心配平时，直接调用模型完成重量分布计算，不需要额外修正配重参数。这类电池模型在实际设计工作中，除了用于整机结构干涉检查，还能用于电池固定座的结构设计——根据电池的外形尺寸设计绑带槽、防滑泡棉的粘贴位置，确保飞行过程中电池不会出现移位，避免因重心偏移影响飞行稳定性。
