模块化3D打印DIY移动电源结构设计

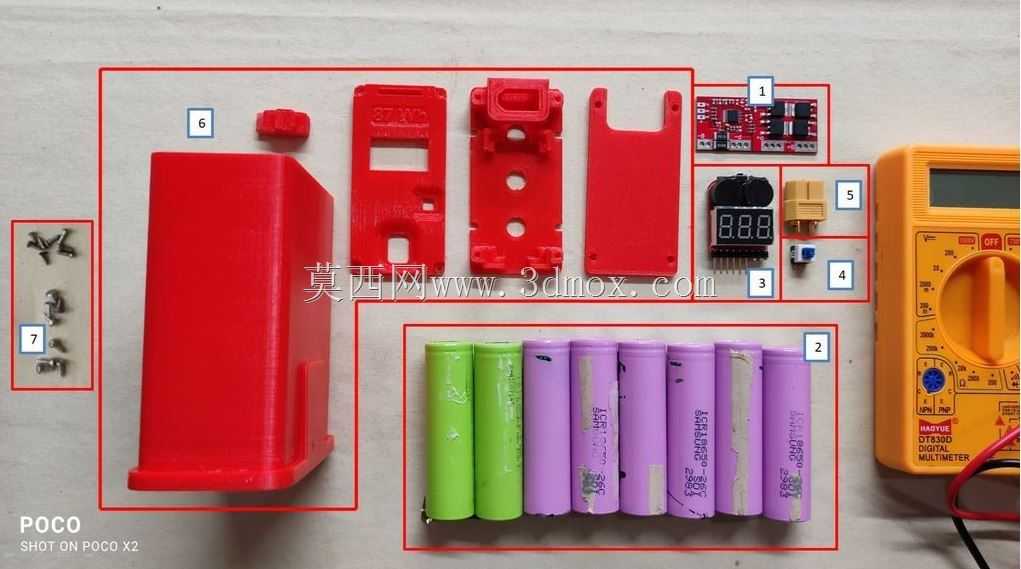

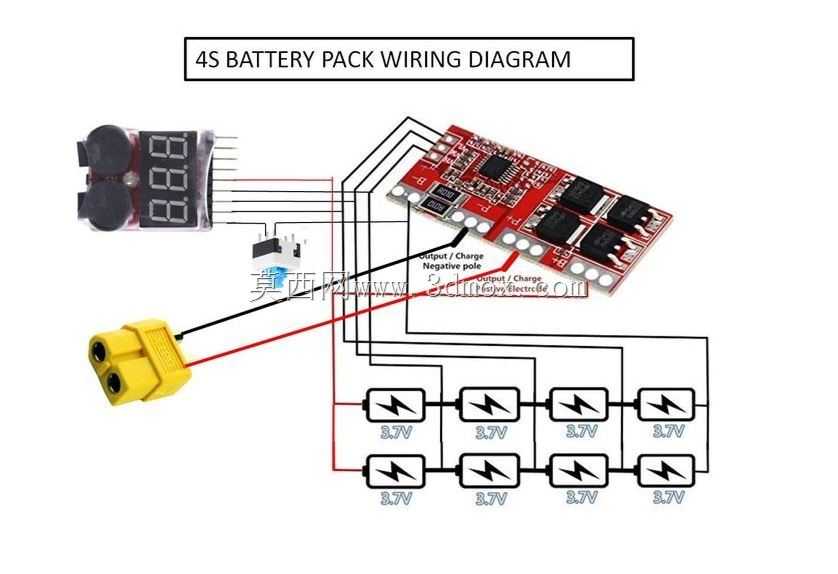

　　这款模块化DIY移动电源采用全3D打印结构设计，核心思路是通过可拆分的功能模块组合，满足不同场景下的户外供电、电子设备应急充电、小型测试设备供电需求，区别于市售一体化移动电源的固定配置，使用者可根据实际负载功率、电池容量需求灵活更换对应组件。结构设计上，外壳分为主体壳体、充电单元上盖、电源插座保护盖、蓄电池组顶盖与底盖几个独立打印部件，各部件通过卡扣与螺丝配合固定，无需额外粘接即可完成组装，预留的安装边界适配常规18650锂电池组的排布空间，单组可容纳8节18650电芯，使用者也可根据自身需求调整电池仓尺寸，适配不同数量的电芯组合。功能模块层面，设计预留了USB快充、直流电源输出、电压指示、过流保护、短路保护、低压报警的安装位，

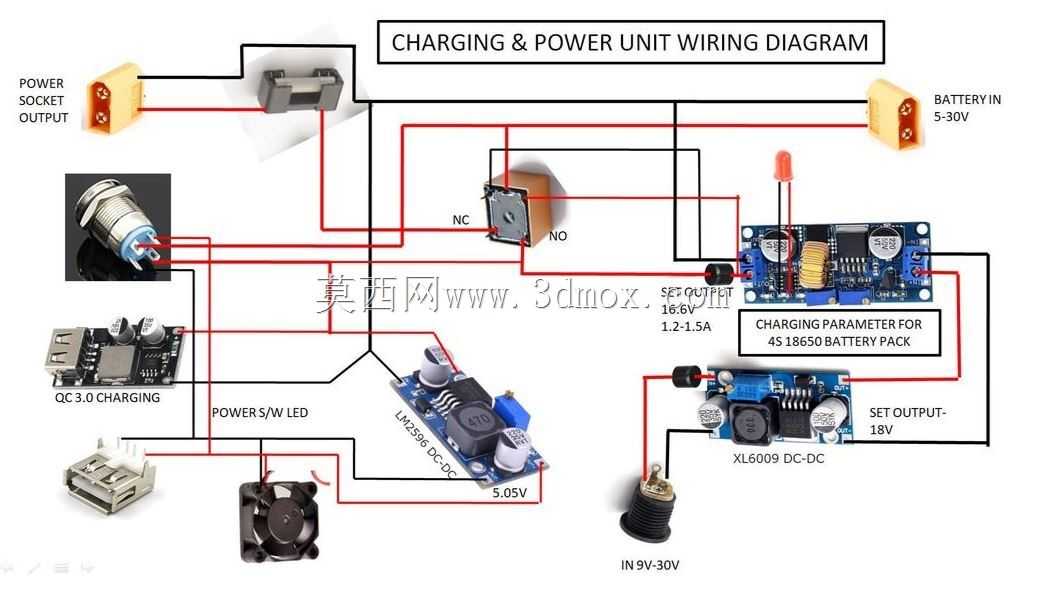

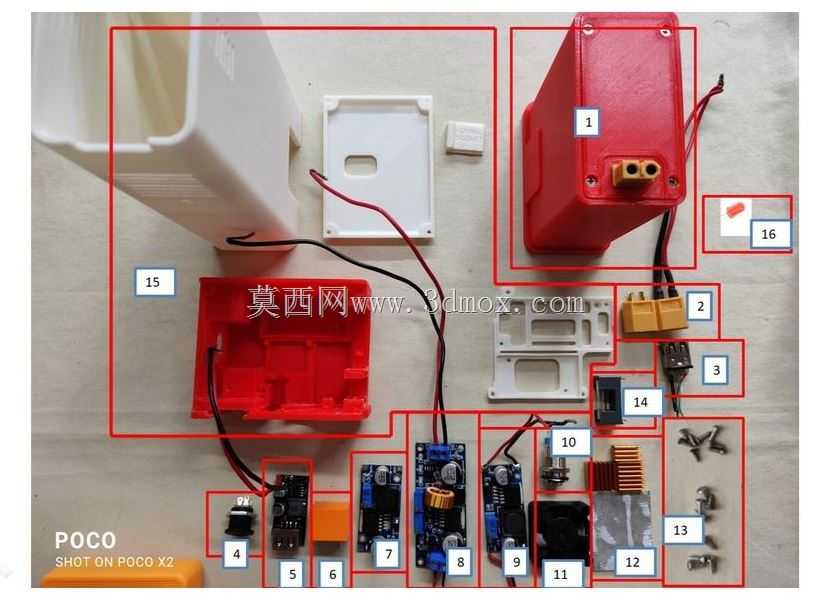

　　可适配5V到20V不同输出规格的DC-DC升降压模块，最高支持30A持续电流输出，既能给手机、笔记本电脑这类消费电子设备充电，也可连接小型加热模块、低压照明、便携检测仪器等大功率负载，输入侧支持9V到30V宽电压充电，可适配常见的笔记本电源适配器、车载电源、太阳能充电板作为充电输入。散热设计上，壳体侧面预留了通风槽位，可适配微型散热风扇安装位，对应大电流输出场景下的模块散热需求，避免功率模块长时间工作过热触发保护。电路安装区域预留了标准模块的固定孔位，可直接适配市售通用尺寸的BMS保护板、QC快充模块、继电器模块、电压显示表，无需额外修改结构即可完成装配，电池仓与电路区域做了分隔设计，避免电路部分的热量直接传导至电芯，

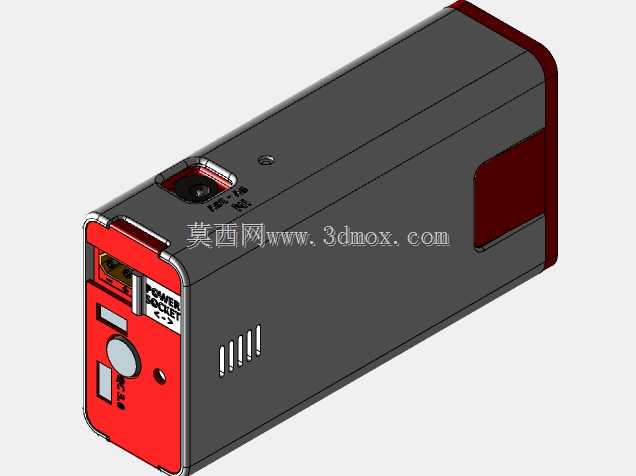

　　提升使用安全性。外壳的接口位置做了沉台设计，安装电源插座、开关、指示灯后外表面无突出结构，日常放置使用时不会刮蹭接触面，侧面预留的电量指示灯开孔对应常规8段电量显示板的安装位置，可直观查看剩余电量。整个结构的打印适配常规FDM3D打印机，无大角度悬空结构，无需额外支撑即可完成打印，壁厚设置为2mm，兼顾结构强度与打印耗材用量，边角位置做了R3圆角处理，避免锐边划伤，同时提升打印成品的抗摔性能。
