金字塔堆叠式18650锂电池收纳托架

　　在便携储能设备、小型动力模组、DIY电池组测试台架这类场景里，零散圆柱锂电池的规整收纳一直是结构设计里容易被忽略但影响装配效率的细节，这款18650电池收纳托架正是针对这类需求做的结构优化。不同于常见的矩阵式平铺电池架，它采用金字塔式逐层收窄的堆叠排布逻辑，最底层排布7支18650电芯，往上每层依次减少1支，整体形成稳定的三角堆垛形态，满装状态下可容纳28支标准18650锂离子电芯，这种排布方式充分利用了三角结构的自稳特性，电芯之间依靠圆柱侧壁的贴合实现径向限位，不需要额外的卡位筋条就能避免堆垛倾斜散落。托架主体采用敞口浅槽式结构，槽体内壁与最外层电芯的侧壁保留0.2mm的装配间隙，既方便电芯快速取放，

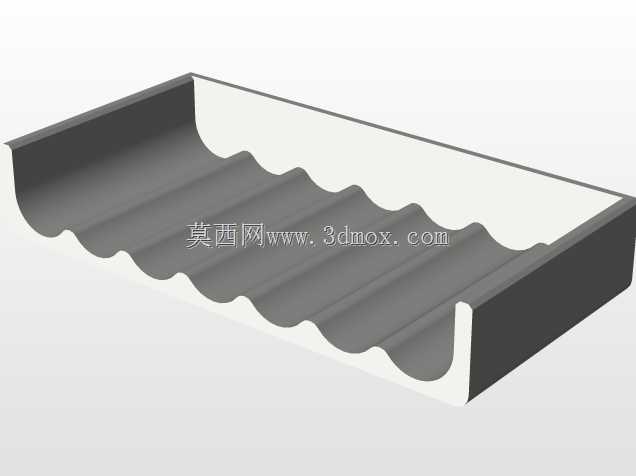

　　也能避免电芯外皮与槽壁反复摩擦造成绝缘层破损，槽体的高度设计为电芯直径的1.2倍，刚好承托住最底层电芯的下半部分，上层堆叠的电芯不会出现整体滑移的问题。从安装边界来看，这款托架的整体外轮廓尺寸适配标准18650电芯的常规直径参数，槽体底部做了1mm厚度的平底结构，可以直接通过双面胶或者M2规格的螺丝固定在设备壳体内部、测试工作台面或者储能箱的预留安装位上，不需要额外设计转接安装板。设计过程中特意取消了多余的卡扣、翻盖等复杂结构，整个托架为一体化成型结构，不管是3D打印打样还是注塑批量生产，都能简化模具结构，降低生产制造成本。在实际使用场景里，它既可以作为小型储能电源的内置电芯固定支架，通过层叠排布提升单位空间内的电芯容纳量，

　　也可以作为电子实验室、电池维修工位的零散电芯收纳器具，避免电芯随意堆放造成的正负极短路风险，同时金字塔式的外形也能快速清点电芯数量，不用逐支点数就能快速确认满装状态。托架的槽体边缘做了R1.5的圆角过渡，取放电芯的时候不会刮伤操作人员的手部，也不会刮蹭电芯的外包绝缘皮，相邻电芯之间的自然间隙还能预留出一定的散热空间，小电流充放电工况下，电芯产生的热量可以通过间隙自然流通散出，不会出现局部积热的问题。不同于封闭式的电池盒结构，这种敞口堆叠的设计可以直观观察到每一支电芯的外观状态，出现鼓包、漏液的异常电芯可以第一时间发现更换，不用拆开盒体逐一排查，日常维护的效率更高。
