便携式动力学户外蓝牙扬声器三维建模

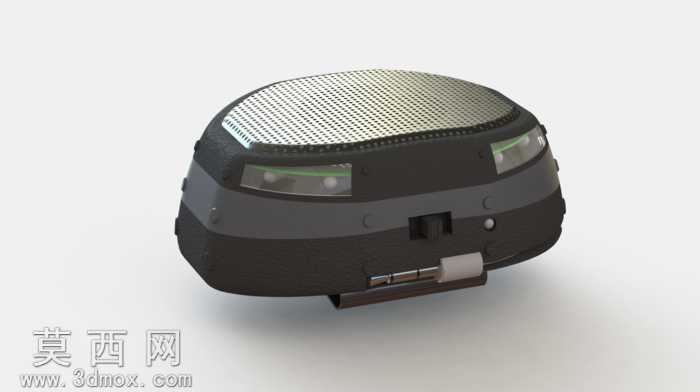

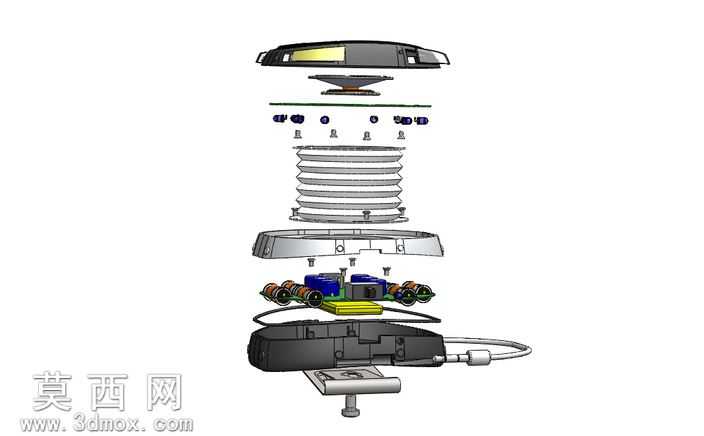

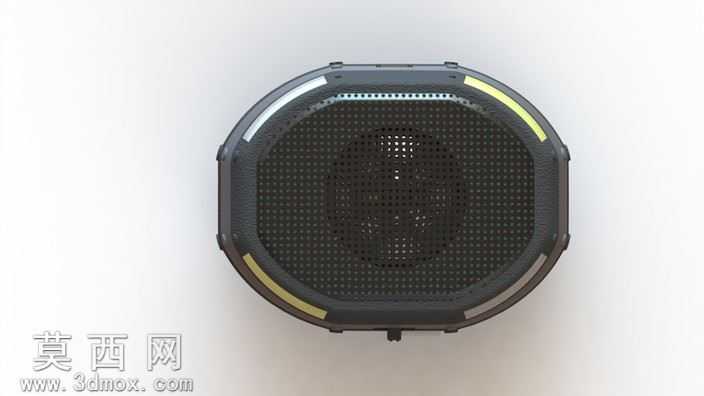

本作品为便携式动力学扬声器的三维数字化模型，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先从产品核心功能逻辑出发，围绕“利用用户运动动能为音频放大模块供能”的设计初衷，拆分整体结构为防护外壳、发声单元腔体、动能采集模块、音频电路仓、便携挂接结构五大核心部分。建模过程中优先对八边形带切角的主体轮廓进行草绘约束，精准匹配户外便携设备的抗跌落结构需求，外壳边缘做等距R角过渡处理，避免尖锐棱角带来的使用安全隐患，同时预留出侧边防滑装饰条的嵌装槽位，槽位深度、卡扣位置均按照实际装配公差做参数化关联，确保后续结构修改时可同步更新配合尺寸。发声腔体部分采用薄壁抽壳特征构建，内部预留扬声器单元、被动辐射器的安装定位柱，腔体壁厚根据声学谐振需求做差异化设计，靠近发声单元正面的区域做0.3mm的加厚处理，避免大音量播放时产生壳体谐振杂音，正面网罩区域采用阵列式微孔建模，微孔直径、开孔率均按照声学透声率要求做参数化排布，同时还原网罩下方的防尘防水衬层安装台阶。侧边的动能采集模块安装位做独立的密封仓设计，仓体与主壳体之间预留密封胶圈的安装槽，满足户外使用的防水防尘要求，模块内部的摆锤、传动齿轮、微型发电单元均做简化等效建模，既保留结构装配逻辑，又控制整体模型面数在合理区间。渲染阶段采用Keyshot完成材质与场景搭建，外壳主体采用哑光抗刮硬质塑料材质，添加细微的颗粒质感还原户外产品的耐磨属性，侧边装饰条采用半透明软胶材质，添加轻微的荧光色自发光效果，还原产品夜间使用的辨识度，正面网罩采用黑色金属冲孔网材质，调整金属粗糙度模拟长期使用的轻微磨砂质感，底部的充电接口、功能按键区域做分色处理，按键表面添加细微的防滑凸点纹理。整体模型严格遵循便携式音频产品的人体工学设计逻辑，整体尺寸控制在单手握持的舒适区间，侧边的挂接槽位可适配挂绳、背扣等多种便携配件，满足用户在运动、户外出行等场景下的使用需求，结构设计上兼顾了声学性能、防护性能与动能采集模块的安装空间，实现功能与外观的协调统一，可用于产品外观验证、结构手板制作、电商宣传渲染等多种场景。
