带散热功能的可折叠笔记本电脑托架

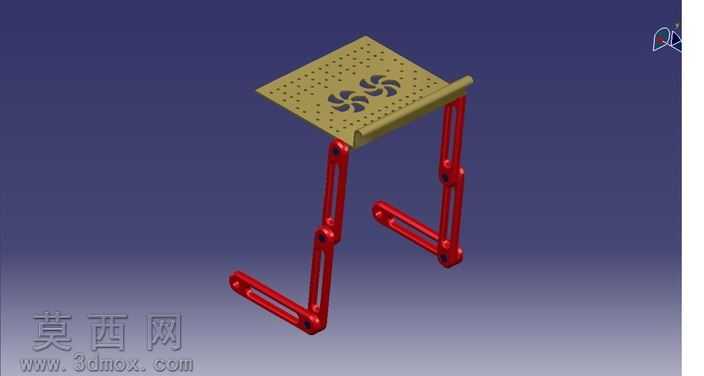

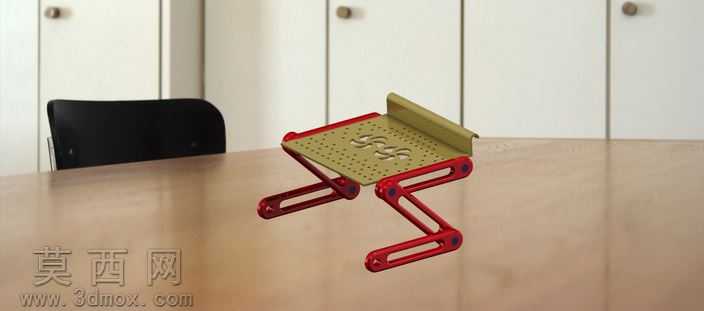

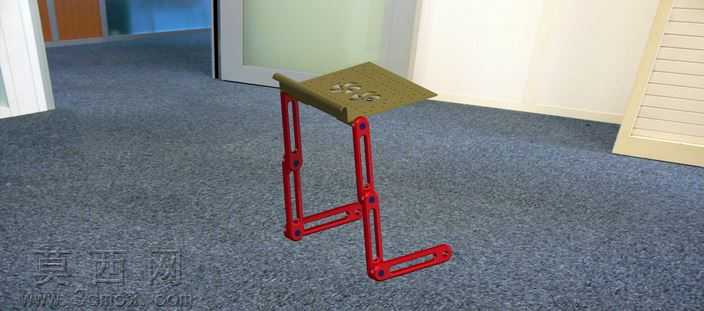

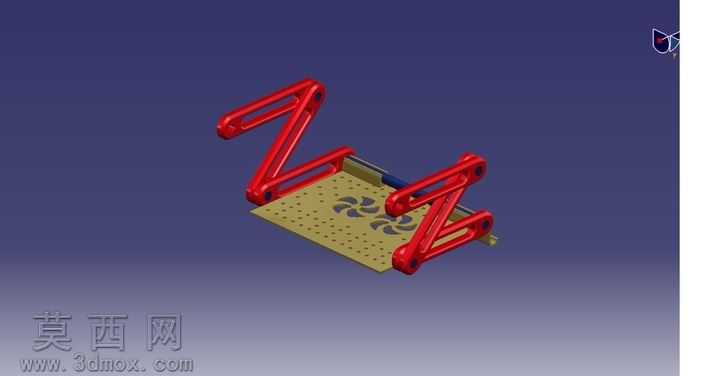

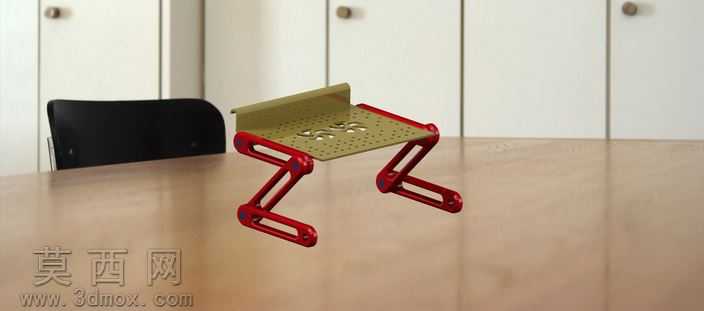

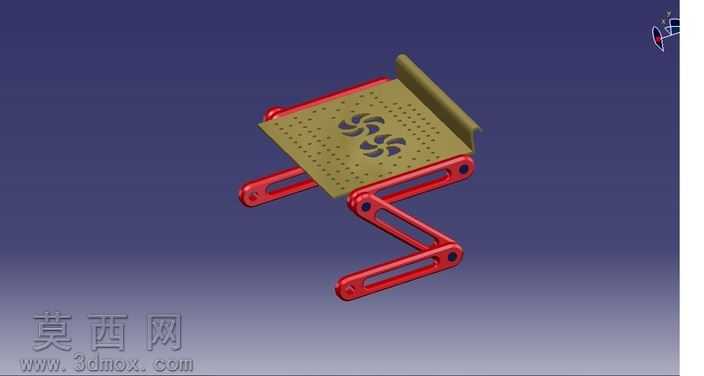

本作品为带散热功能的可折叠笔记本电脑托架三维模型，采用CATIA软件完成全参数化建模，整体建模过程遵循自上而下的装配设计逻辑，先完成整体布局草图的绘制，再分别对托盘、折叠支腿、铰接转轴、底部脚垫等零部件进行单独建模，最后通过装配约束完成整体组装，所有零部件均保留完整的建模参数与特征树，可根据不同尺寸的笔记本电脑进行参数调整适配。模型渲染阶段采用哑光金属与工程塑料结合的材质表现，托盘部分为浅米色哑光工程塑料材质，表面均匀排布圆形散热通孔，同时预留双风扇散热模组的安装位，托盘前缘设置凸起挡边，可防止笔记本电脑放置时滑落，挡边边缘做圆角过渡处理，避免刮伤笔记本外壳。两支支撑腿采用亮红色哑光金属材质，为多段铰接式折叠结构，每段支腿之间通过阻尼转轴连接，可实现多档位高度与角度调节，满足不同坐姿下的使用需求，支腿底部设置U型防滑脚垫，增大与桌面的接触摩擦力，提升放置稳定性。设计思路上充分考虑使用场景的实用性，折叠后的支腿可完全收合至托盘下方，大幅缩小收纳体积，方便外出携带；托盘的散热孔布局经过优化，在保证结构强度的前提下最大化通风面积，配合预留的风扇位可有效提升笔记本电脑的散热效率，避免长时间使用导致的积热问题。铰接部位的转轴结构做了隐藏式设计，既保证转动阻尼的可靠性，又兼顾整体外观的简洁性，所有棱边均做R2以上的圆角处理，避免使用过程中出现磕碰划伤的情况，整体结构兼顾实用性、便携性与外观质感，可直接用于实物生产的结构参考或3D打印制作。
