钣金结构排气罩工业排风部件设计

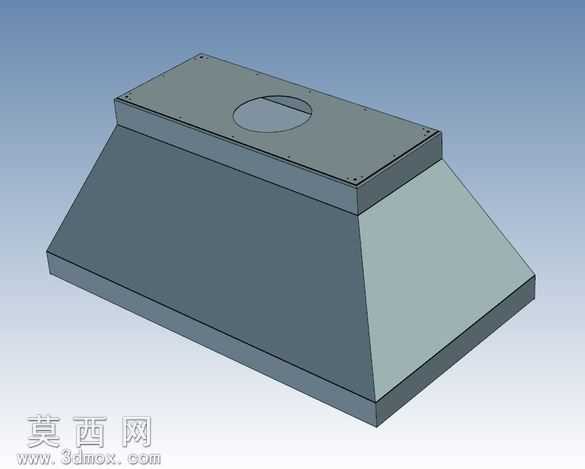

本作品为工业场景使用的钣金排气罩三维建模作品，建模过程严格遵循钣金加工工艺逻辑开展，首先通过基准面绘制确定排气罩底部大尺寸矩形安装轮廓与顶部小尺寸矩形接口轮廓，两个轮廓保持中心同轴对齐，确保整体结构的对称性与安装适配性。建模时采用钣金放样折弯特征生成连接上下端面的梯形斜壁结构，斜壁的折弯角度经过反复校核，既保证罩体内部气流能够顺畅向顶部接口汇聚，又避免折弯角度过小导致钣金加工时出现开裂、回弹超差的问题。顶部端面上开设的圆形排气接口，尺寸匹配常规排风管道的连接标准，接口周边均匀布置的安装孔位，采用线性阵列配合圆周参考的方式完成排布，孔位间距符合法兰连接的通用规范，确保后续与排风管道对接时的密封性与连接强度。上下端面与斜壁的连接位置，均按照钣金加工要求预留了合理的折弯止裂口，避免折弯加工时材料出现应力集中撕裂的问题，同时所有棱边位置都添加了适配钣金工艺的微小圆角，既消除锐边带来的安全隐患，也让模型更贴合实际生产的成品状态。材质设置上选用了常规冷轧钢板的哑光金属质感，对不同面的光影反射参数做了区分处理，斜壁面的材质粗糙度略高于安装端面，还原钣金件经过折弯加工后的表面质感差异，渲染时采用柔和的工业环境光，清晰展现罩体的结构层次与钣金折弯的接缝细节。整体设计思路围绕实用化展开，在保证排风集气功能的前提下，尽可能简化钣金加工工序，减少不必要的额外拼接结构，所有结构特征都能够通过常规的激光下料、折弯、钻孔工序完成加工，无需特殊定制工装，能够有效降低该部件的生产制造成本，同时规整的对称结构也便于现场安装定位，适配各类工业产线、设备的局部排风集气需求。
