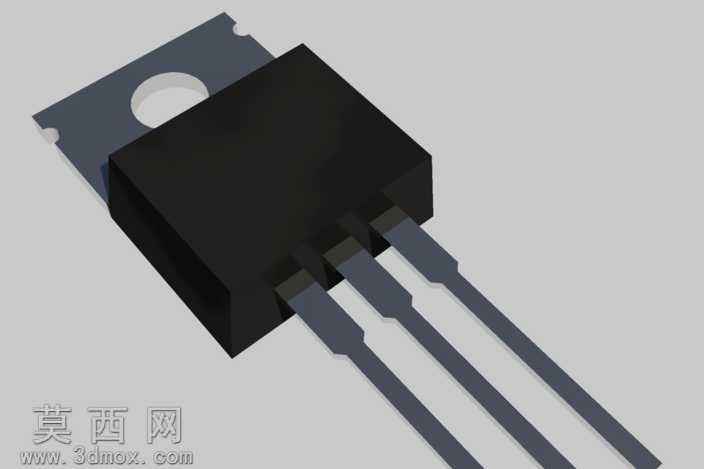

TO220封装功率晶体管三维结构模型

本模型针对TO220封装形式的功率晶体管进行1:1等比例三维建模还原，完整复刻了该类直插功率半导体器件的全部结构特征。建模过程中首先梳理器件的结构组成，将整体拆分为塑封主体、金属散热基板、三个直插引脚、安装定位孔四个核心部分，采用参数化建模方式逐一构建各部件特征：金属散热基板部分精准还原了基板的矩形轮廓、边缘定位缺口、中心圆形安装孔的尺寸与位置，对基板表面的哑光金属质感进行材质参数调校，还原冷轧钢基板经氧化处理后的细腻磨砂质感，同时还原了基板与塑封主体结合处的微小台阶结构，保证装配关系的准确性。塑封主体部分采用黑色环氧塑封料的材质设定，建模时还原了塑封体方正的块体轮廓、边缘的微小脱模倒角，以及塑封体表面的细微磨砂纹理，通过材质球调整漫反射、粗糙度参数，还原环氧塑封料半哑光的黑色外观，避免出现过度反光的塑料质感。三个直插引脚部分按照TO220封装的标准引脚间距进行排布，还原了引脚从塑封体引出位置的加宽过渡段、引脚本体的扁平矩形截面、引脚末端的平直延伸形态，对引脚表面的镀锡金属质感进行调校，还原亮面金属的轻微反光特性，同时还原引脚与塑封体结合处的包裹结构，保证结构逻辑符合真实器件的生产工艺。建模完成后通过场景搭建完成渲染呈现，采用浅灰色纯色背景突出器件主体，布置柔和的三点布光方案，主光从侧上方照射勾勒塑封体与散热基板的轮廓，辅光补全暗部细节避免阴影死黑，顶光强化金属部件的质感表现，最终渲染图清晰呈现各部件的结构层次与材质差异。该模型可用于电子电路装配演示、PCB布局适配参考、功率器件散热结构教学等场景，建模过程中严格遵循TO220封装的行业通用尺寸规范，各部件比例协调，结构无错位失真，能够直观展现该类功率晶体管的外观形态与结构组成，为电子相关的设计、教学、展示工作提供精准的三维数字模型支撑。
