可堆叠式多规格滚刀收纳刀壳结构

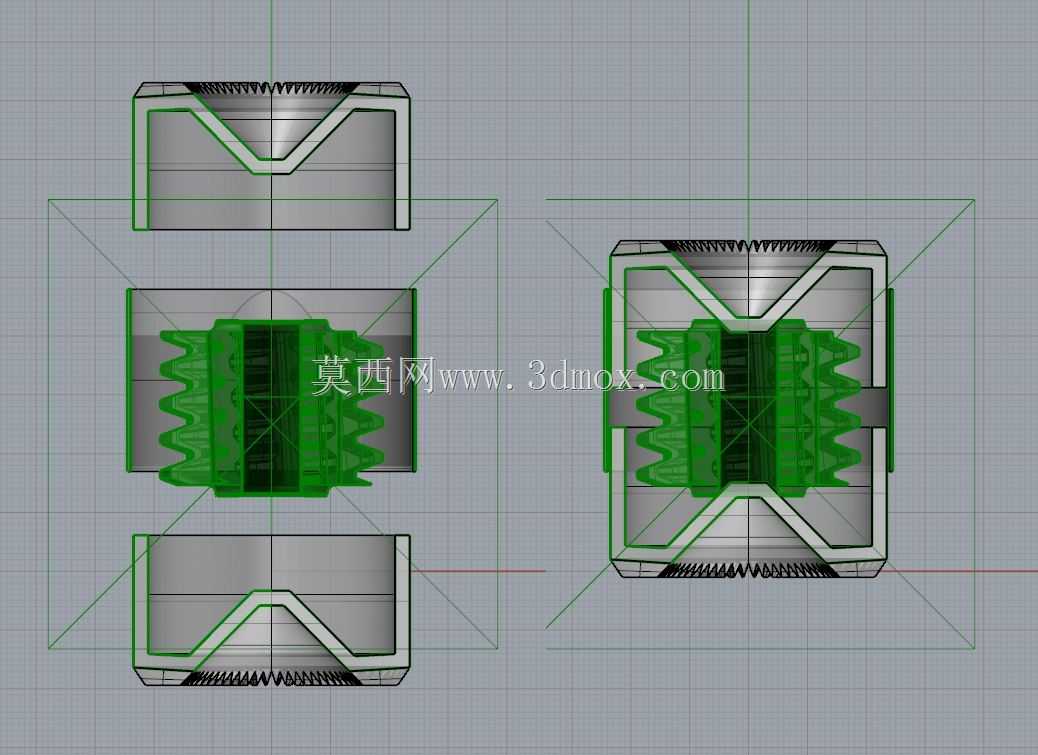

　　在齿轮加工、螺纹铣削等机加工场景中，滚刀作为高精度成型刀具，其刃口防护、工位周转与存储一直是车间工装管理的细节痛点，这款可堆叠式滚刀刀壳正是针对这类需求设计的防护收纳结构。从实际使用场景出发，刀壳的主体容纳腔做了变径适配设计，可兼容不同轴向高度的同外径系列滚刀，无需为单款滚刀单独定制收纳盒，能有效减少车间工装存储的SKU数量，降低管理成本。刀壳上部的齿形嵌套结构是堆叠功能的核心，上下刀壳对位后可通过周向均布的齿槽实现卡合限位，堆叠后不会出现滑移倾倒，多层叠放时可充分利用工具柜的垂直存储空间，相比传统平铺式收纳盒，空间利用率可提升60%以上。刀壳外侧设计有周向滚花纹理，在车间操作人员佩戴防滑手套取放时，可提供足够的握持摩擦力，

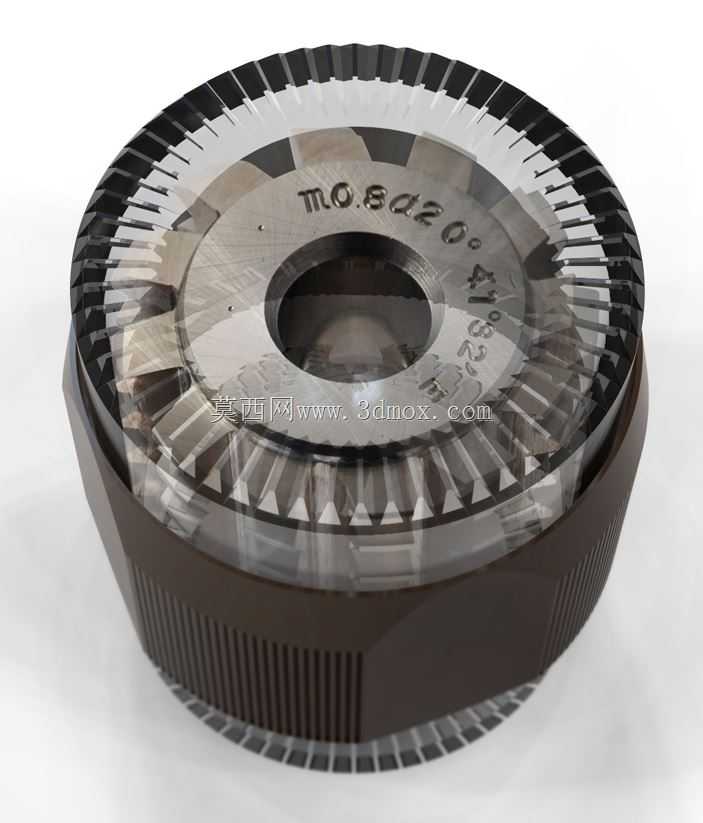

　　避免湿滑或沾有切削液的工况下脱手磕碰刀具刃口。刀壳的中心通孔与滚刀的安装轴径做了间隙适配，放置滚刀时可直接将滚刀沿中心孔落入容纳腔，无需额外对位，刃口与壳体内壁预留了均匀的防护间隙，即使刀壳受到轻微外力碰撞，也不会直接接触滚刀的成型刃部，避免高精度刃口出现崩缺。从安装边界来看，刀壳的最大外径适配标准工具柜的抽屉分格尺寸，单格内可并排放置多个同规格刀壳，同时刀壳的底部做了防滑凸点设计，放置在机床旁的工作台面时，不会因为机床运行的振动出现滑移掉落。在刀具周转环节，这款刀壳可直接作为工位间的转运载体，无需额外加装防护包装，从刀具库房到加工机床的转运过程中，可有效隔绝切屑、切削液飞溅对滚刀刃口的污染与损伤。刀壳的分体式结构也做了快拆设计，

　　上部透明防护盖可直接旋开，取放滚刀时无需完全分离上下壳体，减少操作步骤，透明盖体可直接观察内部滚刀的规格标识，无需打开盒体即可快速甄别刀具型号，适配车间频繁换刀的作业节奏。在长期存储场景下，堆叠后的刀壳组可整体加装防尘封条，避免闲置期间粉尘落入刃口缝隙，减少刀具使用前的清理工作量。
