农用拖拉机A形框架快速耦合连接装置

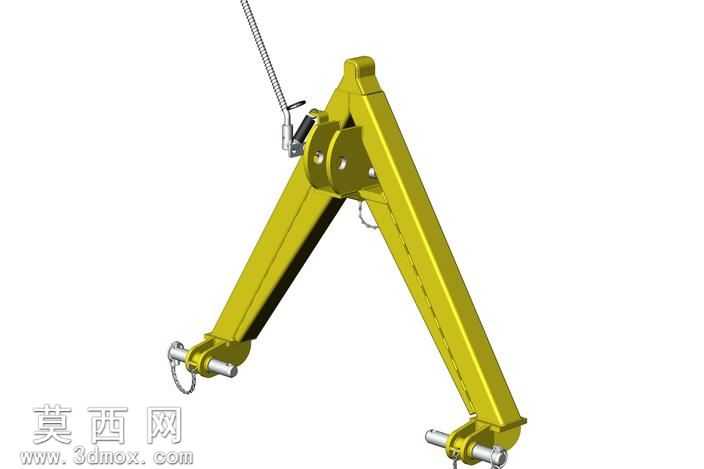

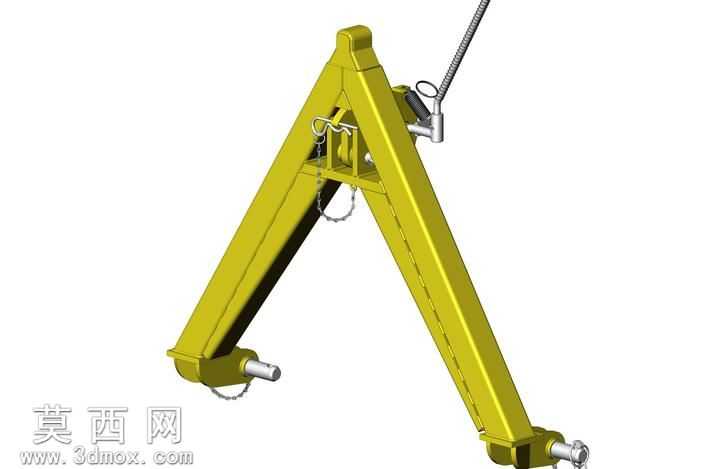

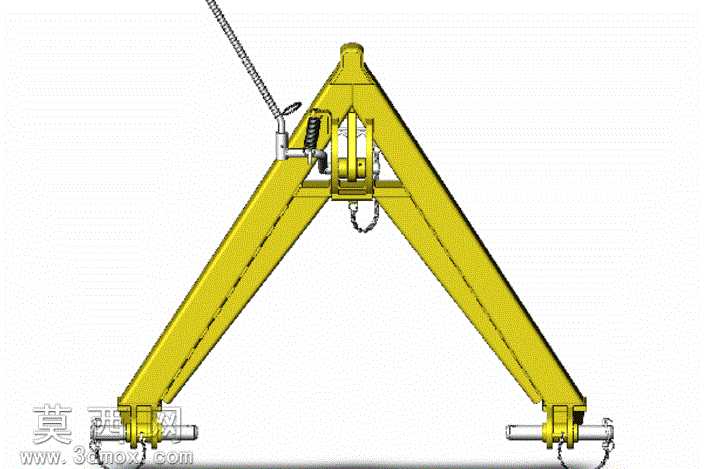

本模型为农用拖拉机配套使用的A形框架式快速耦合连接装置，采用三维建模软件完成全参数化结构设计，整体以对称三角框架作为核心承载主体，建模过程中严格遵循农机挂接装置的载荷分布要求，对框架的受力臂、连接铰点、锁止机构均做了等比例尺寸还原。模型渲染阶段为主体承载框架赋予了醒目的工业黄色金属漆材质，表面添加了均匀的哑光磨砂质感，还原农用机械配件的真实涂装效果；对锁止操作杆、弹簧组件、连接销轴等附属部件分别赋予了镀铬金属、弹簧钢、镀锌防锈层等差异化材质，通过光影渲染突出各部件的结构层次与装配关系。结构设计上，该耦合装置采用双斜向支撑臂构成稳定的三角承力结构，顶端设置牵引连接座与挂接吊环，两侧臂体下端设置同轴挂接销轴，配套弹簧复位式快速锁止机构，操作杆侧方设置锁止定位卡扣，可实现与拖拉机后挂接点位的快速对接与自动锁止，无需额外工具即可完成挂接与脱开操作，联动结构设计可保证两侧锁止点同步动作，避免单侧卡滞带来的挂接失效风险。设计过程中重点考量了农用作业场景下的使用需求，框架臂体采用变截面结构设计，在保证整体结构强度的同时控制装置自重，各铰接点位预留了足够的装配间隙与润滑空间，锁止弹簧的参数设置匹配实际操作力度，既保证挂接后的连接可靠性，又能降低操作人员的操作负荷，整体结构无冗余设计，所有部件均具备实际加工可行性，可直接用于农机挂接装置的结构参考、改装设计以及作业场景的装配模拟验证。
