悬挂式长条形LED照明灯具结构设计

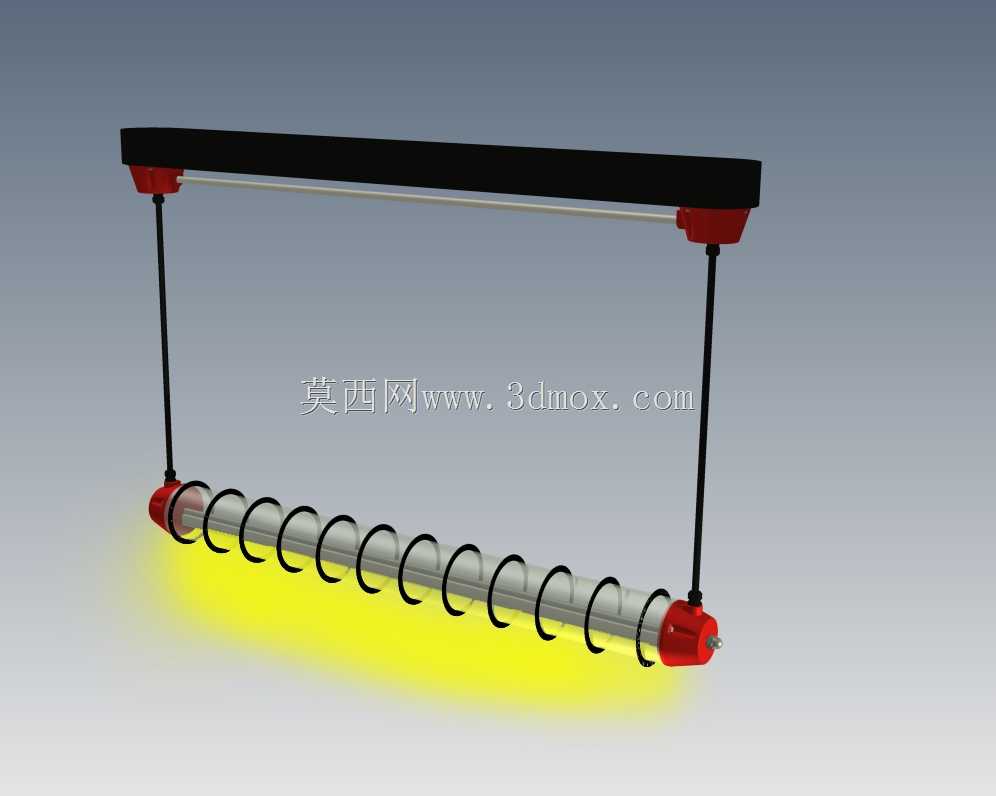

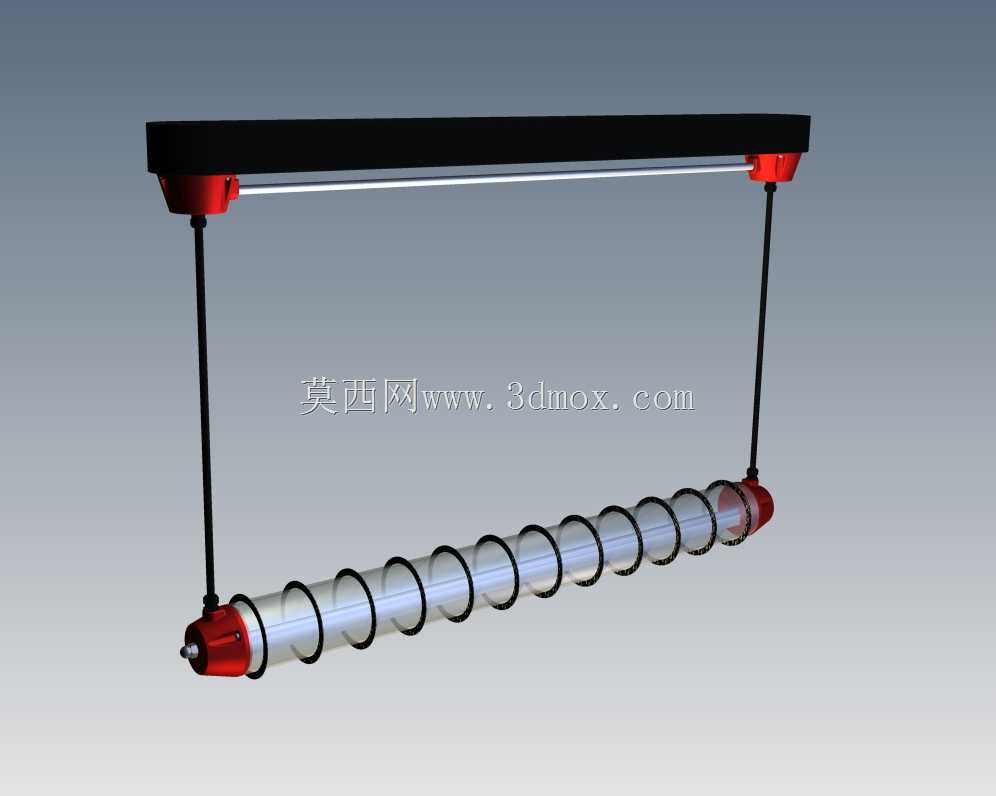

　　这款悬挂式LED照明结构，核心采用长度约1米的有机玻璃管作为发光主体的外护结构，管体内嵌整条LED灯带，两端配置红色绝缘端座完成灯带的电路接驳与结构密封，端座同时承担吊索连接功能，通过两根垂直吊索与上方的长条安装基座相连，整体形成吊装式的照明单元。

　　从应用场景来看，这类结构的灯具适配工位局部照明、设备操作区补光、狭长通道照明等场景，吊装的安装形式不会占用台面或地面空间，有机玻璃管的透光特性可以让灯带的光线均匀向外扩散，避免LED灯珠直射产生的眩光问题，管体外侧环绕的螺旋结构一方面可以提升管体的结构强度，减少长管受外力产生的形变量，另一方面可以对光线形成二次漫反射，让照射区域的光线更柔和，覆盖范围更均匀。

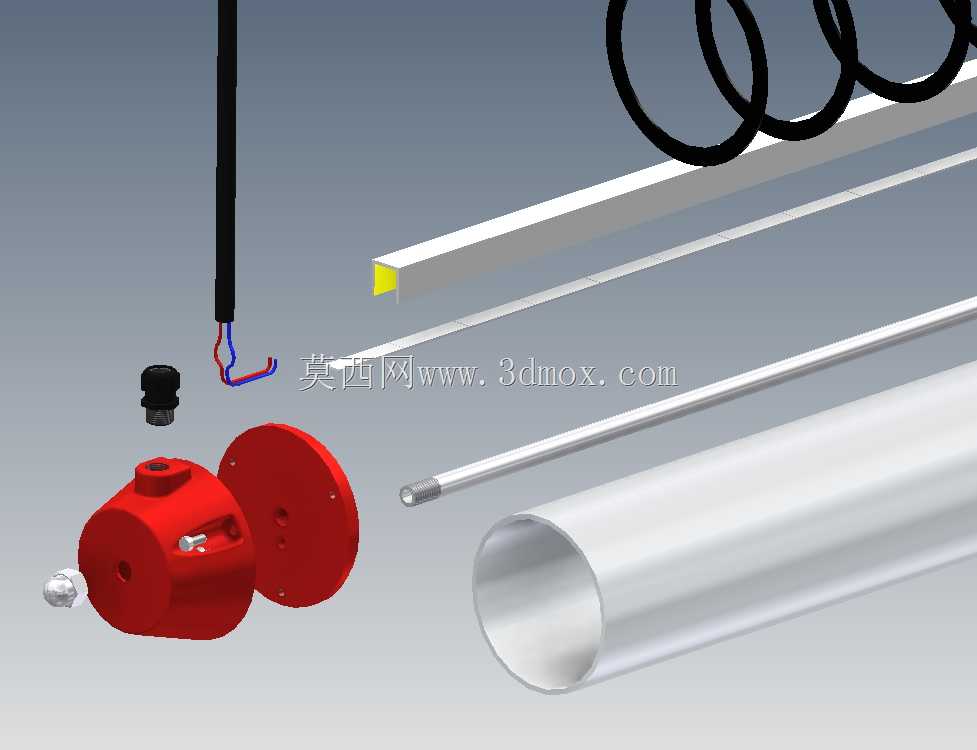

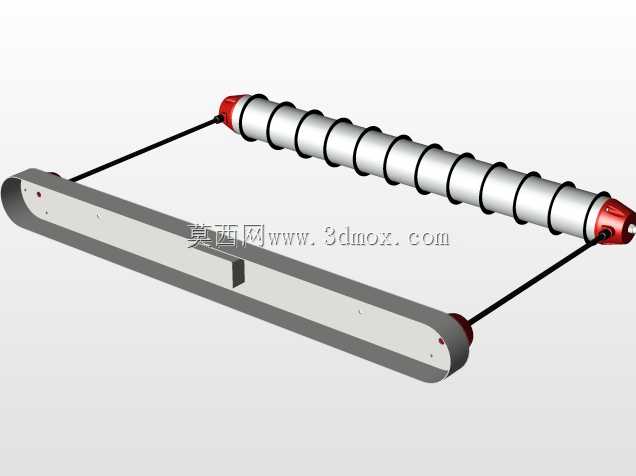

　　设计过程中首先确定了1米的发光长度边界，匹配多数工业工位、操作台的横向照明覆盖需求，两端端座的尺寸做了统一化设计，既可以适配标准直径的有机玻璃管压装配合，也预留了吊索的穿装孔位，吊索采用刚性杆件搭配柔性连接的结构，既可以保证吊装后的整体垂直度，也能在安装时微调灯具的水平角度，适配不同的照射方向需求。上方的安装基座做了长条式的扁平化设计，内部可以预留驱动电源的安装空间，同时基座上预留的安装孔位可以直接适配厂房顶部的龙骨、吊装架等常见安装界面，不需要额外制作转接支架。

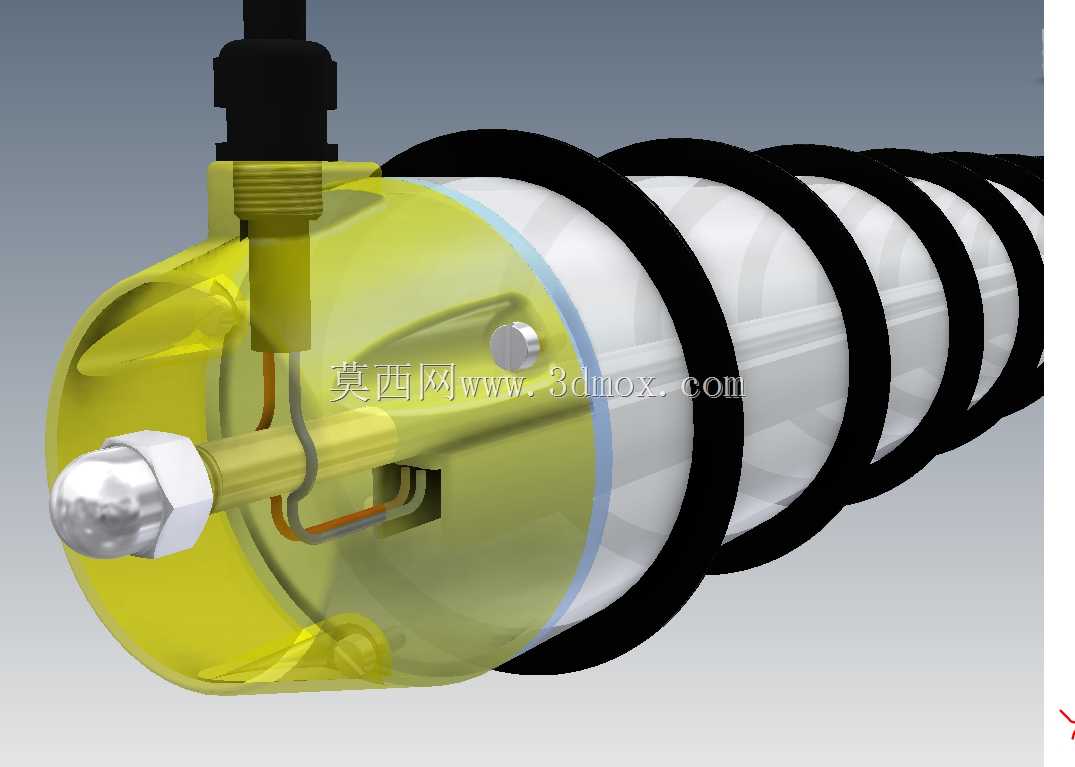

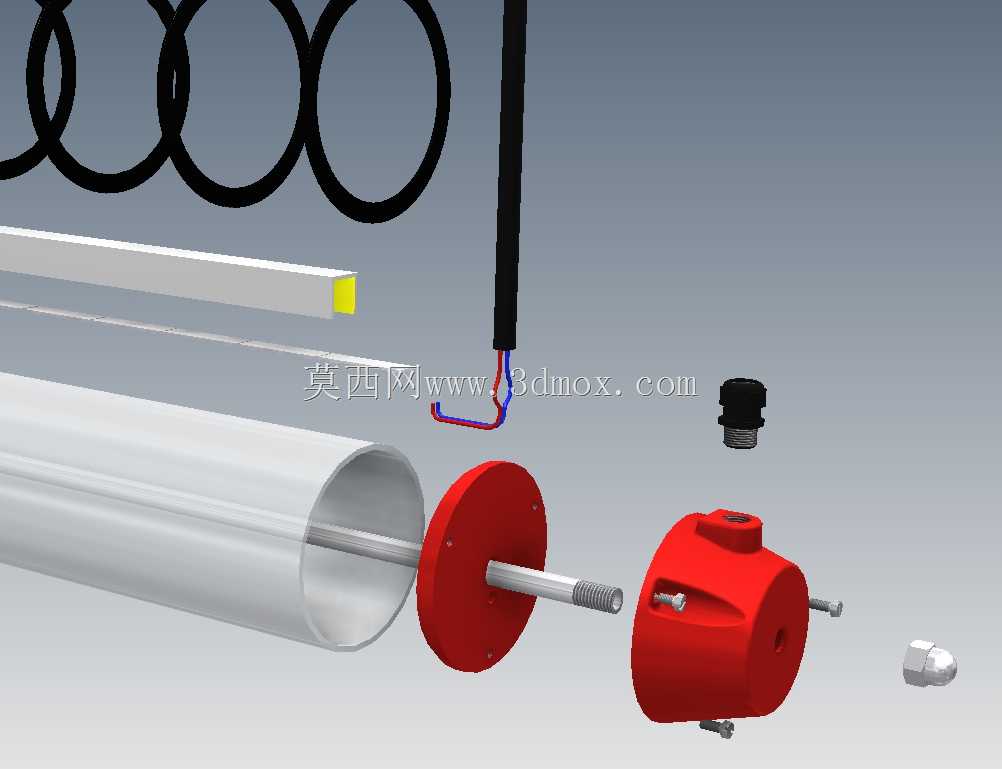

　　结构细节上，有机玻璃管选用的壁厚兼顾透光率与抗冲击性能，日常使用中可以抵御轻微的磕碰，不会像玻璃管那样容易碎裂，端座与管体的配合处做了密封槽设计，可以阻挡加工场景中的粉尘、切削液溅入管内，保护内部的LED灯带与线路，延长灯具的使用寿命。螺旋环绕的结构采用细径金属丝制作，固定在两端端座上，不会遮挡过多光线，同时可以在管体外侧形成防护层，避免外物直接撞击有机玻璃管。

　　这类吊装LED灯的安装边界比较灵活，吊索的长度可以根据实际安装高度进行裁切调整，适配不同的层高需求，灯具整体重量较轻，对安装点位的承重要求不高，既可以在新建设备布局时同步规划安装，也可以在现有工位上做后期照明补装，不需要对原有场地结构做大规模改动。发光端的出光方向垂直向下，光线集中在下方的作业区域，不会向侧面产生过多的光污染，适合多工位并排布置的车间场景，相邻灯具之间不会产生光线干扰。
