钛合金材质涡轮式水轮机转轮结构设计

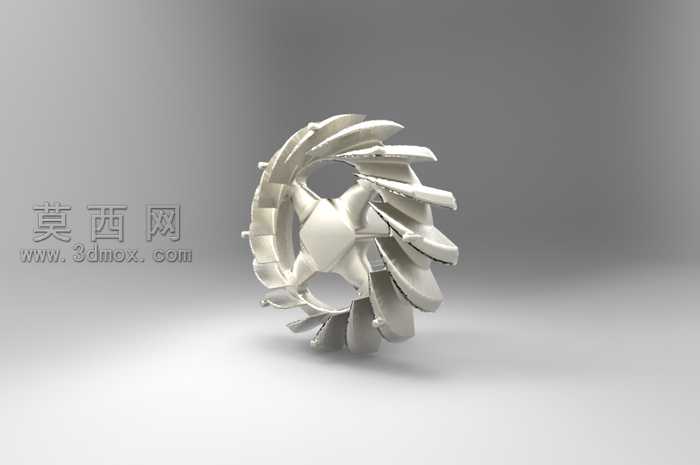

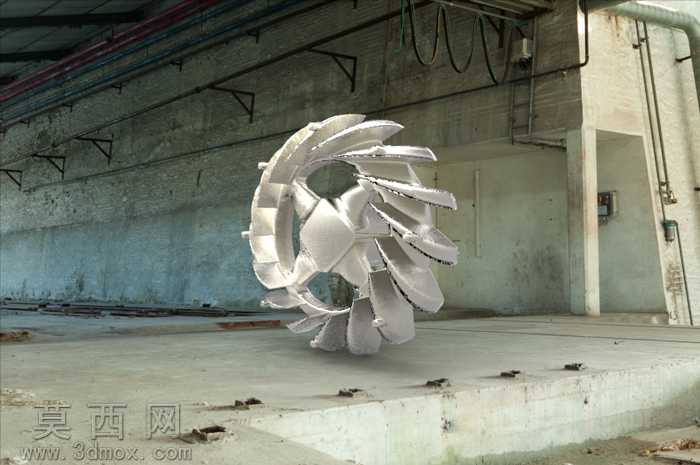

本作品为钛合金材质的涡轮式水轮机转轮三维设计，建模阶段依托参数化建模逻辑完成整体结构搭建，首先确定转轮的轮毂基准定位，以中心轮毂为核心载体，沿圆周方向均匀阵列排布曲面叶片，每一片叶片的型线都经过流体力学适配调整，叶片从轮毂连接处向外缘平滑过渡，翼型截面从根部到梢部逐步变化厚度与扭转角度，既保证水流冲击时的受力均匀性，也兼顾整体结构的强度冗余。建模过程中对叶片与轮毂的连接位置做了圆角过渡处理，消除应力集中的尖锐结构，避免实际运行过程中受交变水流载荷出现结构疲劳损伤。材质设置上选用钛合金材质参数，还原钛金属特有的银灰色哑光金属质感，渲染阶段采用影棚级柔光布光方案，主光源从侧上方45度角投射，勾勒出叶片曲面的流畅轮廓，辅光源补亮暗部结构细节，清晰展现每一片叶片的扭曲形态与相邻叶片之间的流道间隙，地面添加柔和的接触阴影，凸显转轮的立体空间感。结构设计上，中心轮毂采用中空轻量化构型，在保证整体结构刚度的前提下降低转轮自身重量，减少转动过程中的惯量损耗，叶片外缘做了等厚收边处理，提升叶片边缘的抗汽蚀性能，适配水力发电场景下长期高速水流冲击的工况需求。整体设计围绕水力能量转换的核心功能展开，每一处曲面造型都服务于水流动能向旋转机械能的高效转化，圆周阵列的叶片排布保证转动过程中的动平衡性能，避免运行时出现偏磨、振动等问题，钛合金材质的选用也让该转轮具备优异的耐腐蚀性能，能够适应复杂水质环境下的长期服役要求，建模过程中对所有装配贴合面做了公差预留设计，方便后续与水轮机主轴、密封结构等配套部件完成装配对接。
