眼球造型光学实验演示装置结构设计

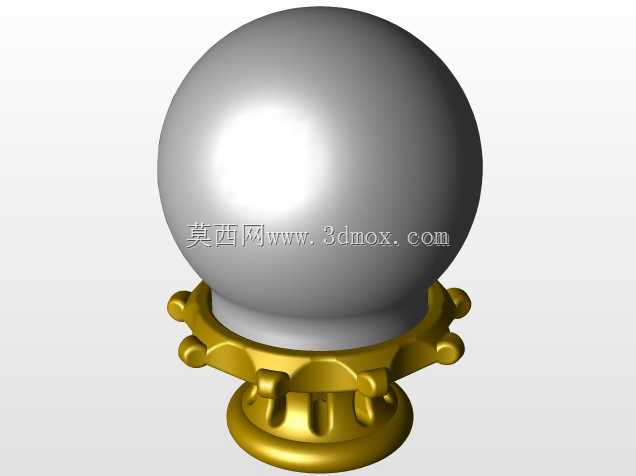

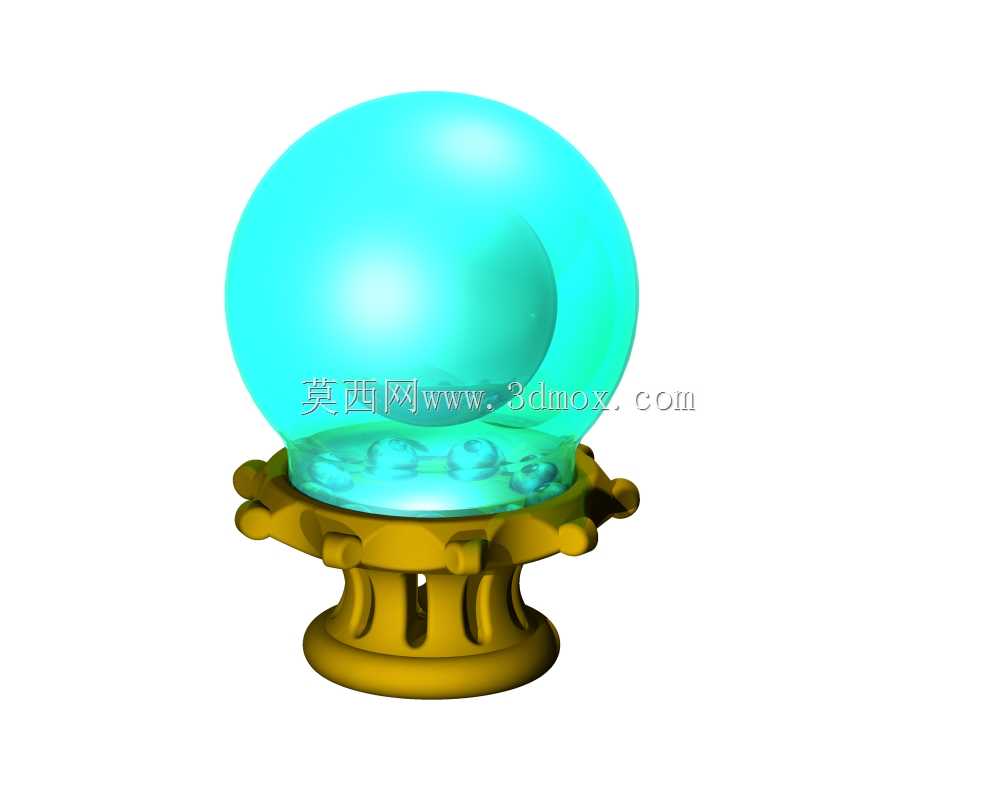

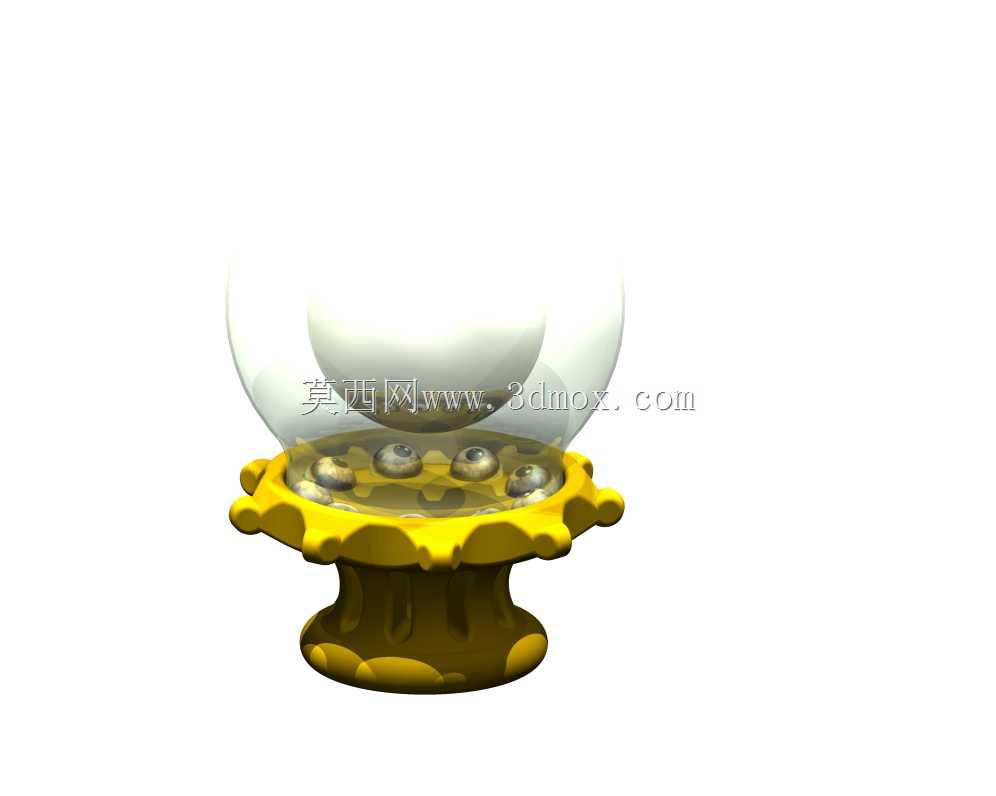

　　该装置主要面向基础光学教学、科普展示场景使用，可放置在中小学科学实验室、科技馆互动展区、高校基础物理实验台面上，用于直观演示光线入射、反射、眼球成像的基础光学原理，帮助观察者快速理解人眼视物过程中光线的传播路径与成像逻辑。装置整体分为上部透明罩体、中部承载托盘、下部支撑底座三个核心结构段，上部采用双球拼接的透明曲面罩结构，曲面弧度参考人眼巩膜的曲面曲率设计，透光率控制在适合光线穿透演示的区间，避免过度反光干扰实验观察，罩体边缘做圆角钝化处理，防止日常搬运、操作过程中出现划伤风险。中部承载托盘采用波浪形花边轮廓设计，托盘表面设置四个均匀分布的半球形凹槽，用于放置模拟眼球感光单元的球形实验配件，凹槽深度刚好卡住球体的三分之一位置，

　　既保证配件放置稳定不会随意滚动，又能让球体大部分曲面暴露在视野范围内，方便观察光线照射后的反射效果，托盘与上部透明罩的配合面做止口定位结构，安装时可快速对齐，无需额外紧固件即可实现罩体的临时固定，日常更换内部实验配件时可直接取下罩体，操作便捷。下部支撑底座采用上窄下宽的变径柱式结构，底部做向外延伸的圆弧过渡边，增大与放置台面的接触面积，经重心校核，即使罩体受到侧向15度的推力，装置也不会出现倾翻问题，底座内部预留有可拓展的空腔，后续可根据实验需求加装小型光源组件、光线调节结构，无需重新改动整体外形结构。设计过程中优先考虑了日常使用的操作便捷性，所有外露边缘均做R2以上的圆角处理，没有尖锐凸起结构，整体重量控制在单手握持可搬运的区间，

　　适合不同展示场景之间的转移使用，透明罩与托盘的配合间隙控制在0.2mm以内，既保证拆装顺畅，又不会出现明显的晃动缝隙，避免灰尘进入罩体内部影响演示效果。托盘的波浪形花边除了装饰作用外，还可作为手动旋转装置的施力点位，演示过程中需要调整观察角度时，可直接捏住花边位置转动整个装置，无需触碰透明罩表面留下指纹污渍，减少日常清洁维护的频次。底座底部可粘贴防滑橡胶垫，进一步提升放置在光滑实验台面上的稳定性，避免操作过程中装置出现滑动移位。
